Ru-36
MS-7522 Системная плата
Intel EIST
Технология Enhanced Intel SpeedStep позволяет установить уровень
производительности микропроцессора при работе с батареей или питанием
от сети. Этот пункт появляется при установке процессора, который
поддерживает технологию SpeedStep.
Intel C-STATE tech
C-state - это технология управления питанием, при которой значительно
сокращается питание процессора в спящем режиме. Этот пункт появляется,
если вы установили CPU, поддерживающий технологию C-state.
Base Clock (МГц)
Этот пункт позволяет установить тактовую частоту системы (в МГц).
Intel Turbo Boost tech
TЭ тот пукнт появляется, когда вы установили CPU, поддерживающий
технологию Intel Turbo Boost. Этот пункт используется для включения/
выключения технологии Intel Turbo Boost. За дополнительной информацией
обратитесь к официальному вебсайту Intel.

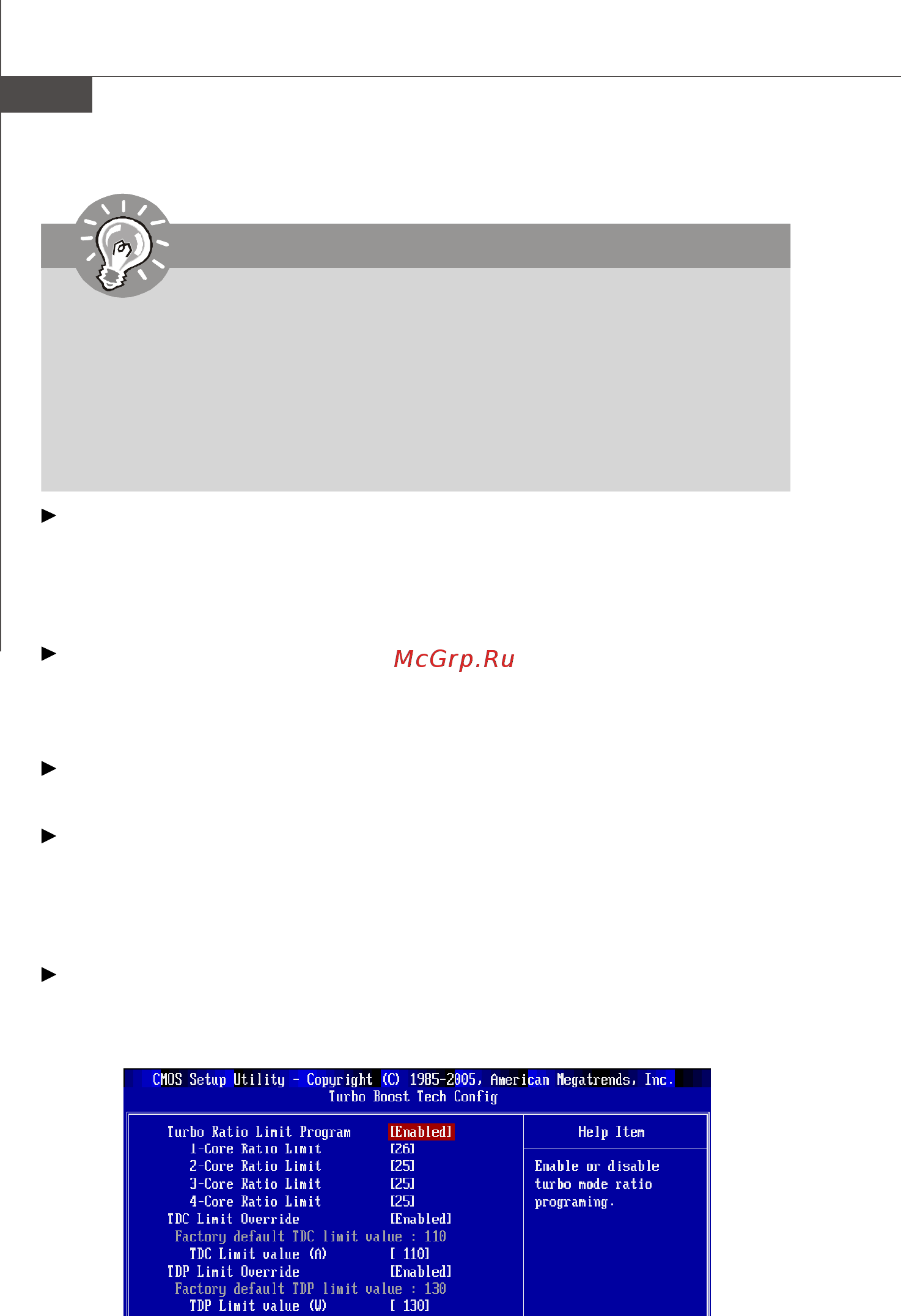

Turbo Boost Tech Config
TЭто подменю появляется при установке CPU, поддерживающего технологию
IIntel Turbo Boost. Нажмите <Enter> для входа в подменю и появляется
нижеследующий экран.
Внимание
Хотя использование Dynamic Overclocking Technology более надежно,
чем разгон вручную, некоторый риск все равно остается. Рекомендуем
пользователям предварительно убедиться, что ваш CPU способен
нормально разгоняться. Вам лучше отключить Dynamic Overclocking
или понизить уровень разгона в случае нестабильности или
непредвиденной перезагрузке. Кроме того, если вы собираетесь
разгонять систему вручную, вам также необходимо вначале
отключить Dynamic OverClocking.
