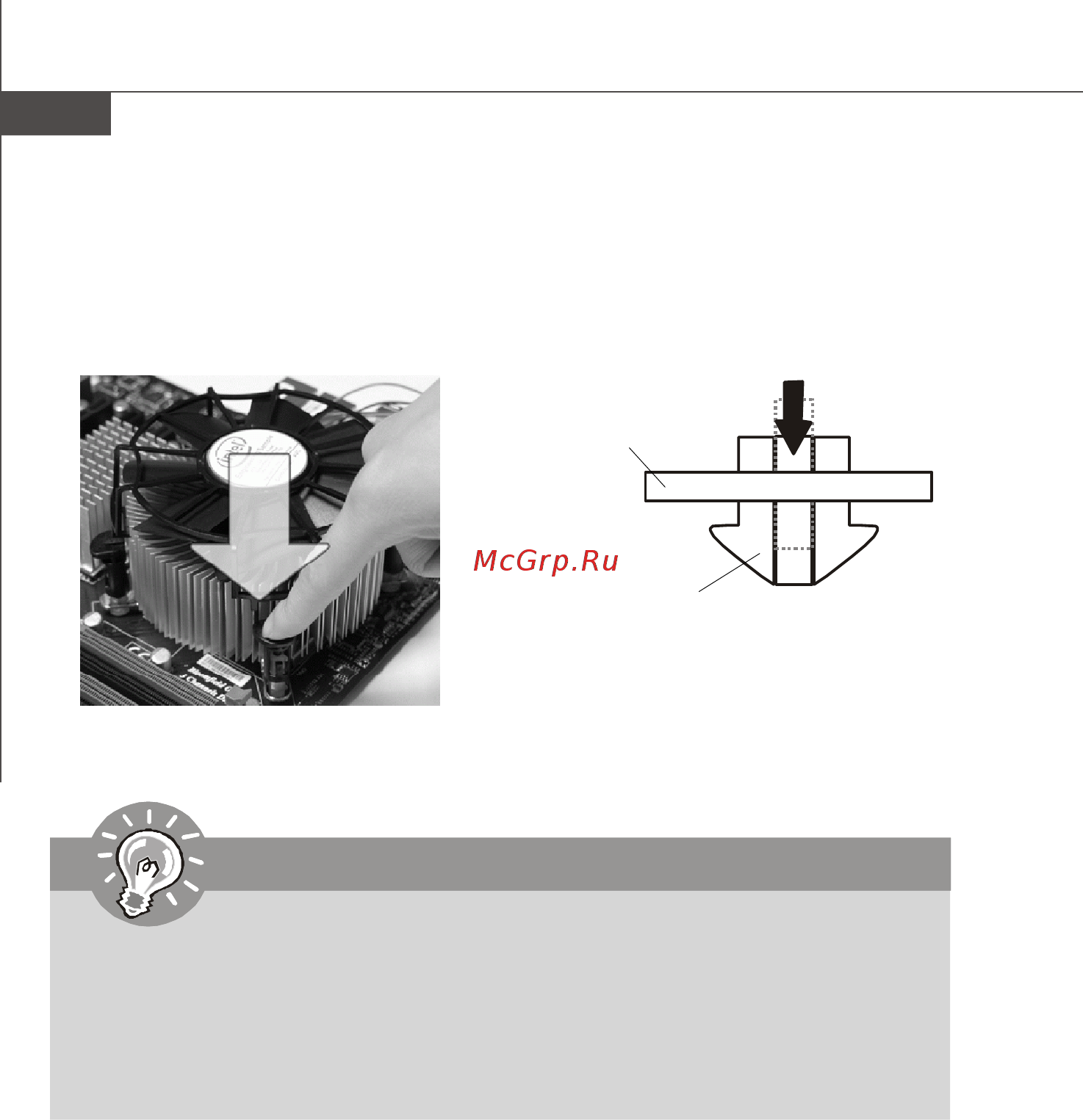

MS-7522 Mainboard
En-8
10. Turn over the mainboard to confirm
that the clip-ends are correctly
inserted.
Mainboard
Hook
Important
1. Read the CPU status in BIOS.
2. Whenever CPU is not installed, always protect your CPU socket pin with the
plastic cap covered (shown in Figure 1) to avoid damaging.
3. Mainboard photos shown in this section are for demonstration of the CPU/
cooler installation only. The appearance of your mainboard may vary depend-
ing on the model you purchase.
locking switch
9.Press the four hooks down to fasten
the cooler.
