Ru-14
MS-7522 Системная плата

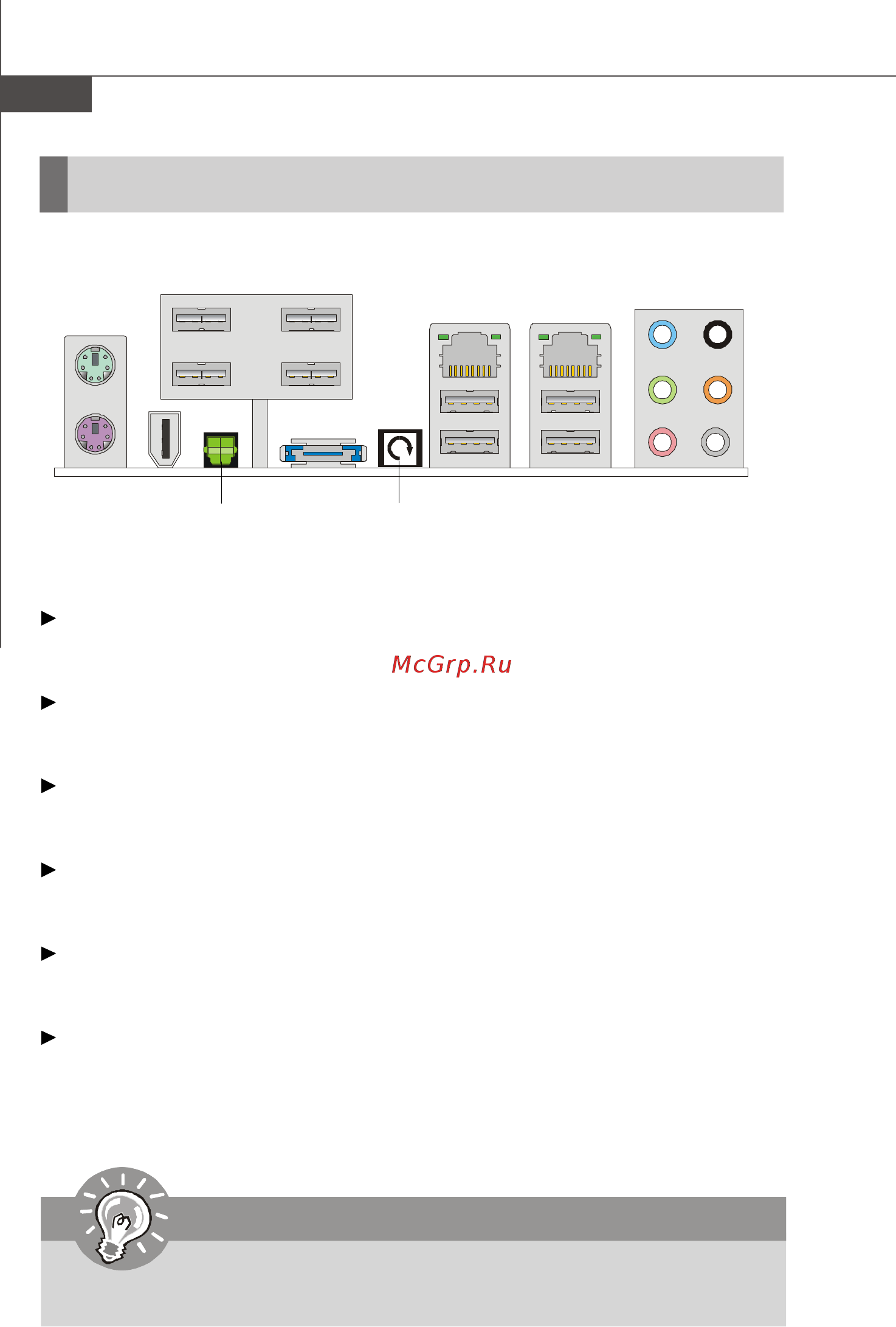

Задняя панель
Mouse/Keyboard
Стандартные разъемы DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
Порт 1394
Порт IEEE1394 на задней панели позволяет подключать устройства с
интерфейсом IEEE1394.
Optical S/PDIF-Out
Этот разъем SPDIF (Sony & Philips Digital Interconnect Format) используется для
передачи звука в цифровом формате.
Порт USB
USB порт (Universal Serial Bus) позволяет подключать такие USB устройства,
как клавиатура, мышь и т.д.
Порт eSATAA
Этот порт eSATA (External Serial ATA) используется для соединения с внешним
устройством SATA.
Кнопка очистки CMOS
На плате установлена CMOS память с питанием от батарейки, хранящая данные
о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются
компьютеру для загрузки операционной системы при включении. Если
требуется очистить CMOS память и стереть данные о конфигурации системы,
нажмите эту кнопку.
Клавиатура
Мышь
Порты
eSATA
Порт
1394
Кнопка
очистки
CMOS
Mic
Line-Out
Line-In
RS-Out
SS-Out
CS-Out
Optical
S/PDIF-Out
Внимание
Перед очисткой данных CMOS убедитесь в том, что питание системы
выключено.
Порты USB
Порты USB
Порты USB
Разъем LAN
Разъем LAN
