3Installation manual
English
Removing the cover
1. Remove the three cover screws on
the rear panel. Keep the screws for
later use.
2. Pull the cover toward the rear panel.
3. Lift the cover, then set it aside.
1
2
3

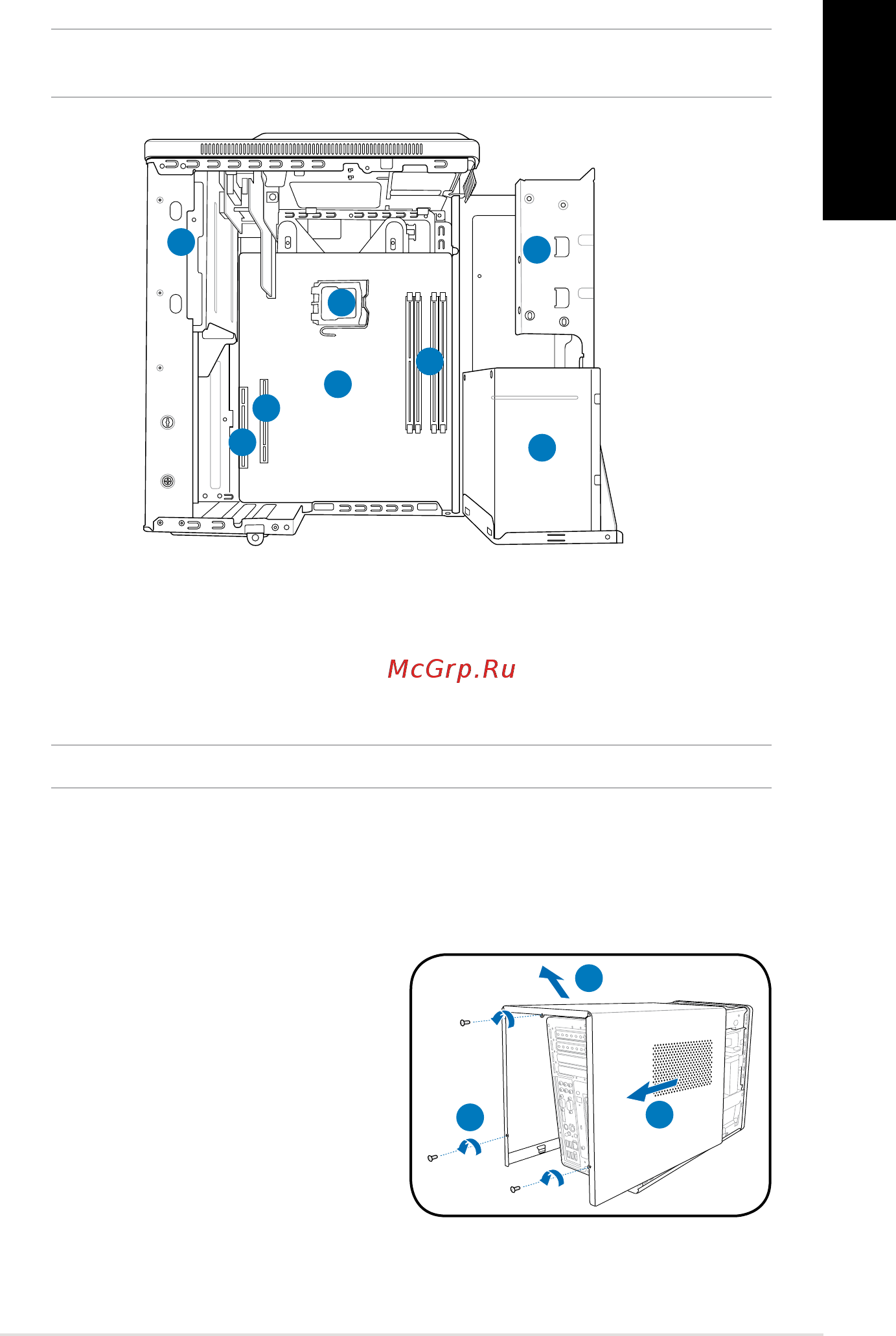

Internal components
NOTE: The illustration below shows the internal view of the system when you remove
the cover and lift the power supply unit.
1
2
3
4
5
6
7
8
1. 5.25-inch optical drive cage
2. 3.5-inch hard disk drive cage
3. Power supply unit
4. DIMM sockets
5. CPU socket
6.* ASUS motherboard
7. PCI Express x16 slot
8. PCI slot
NOTE: *Refer to the system User Guide for motherboard details.
