Глава 1. Введение
7

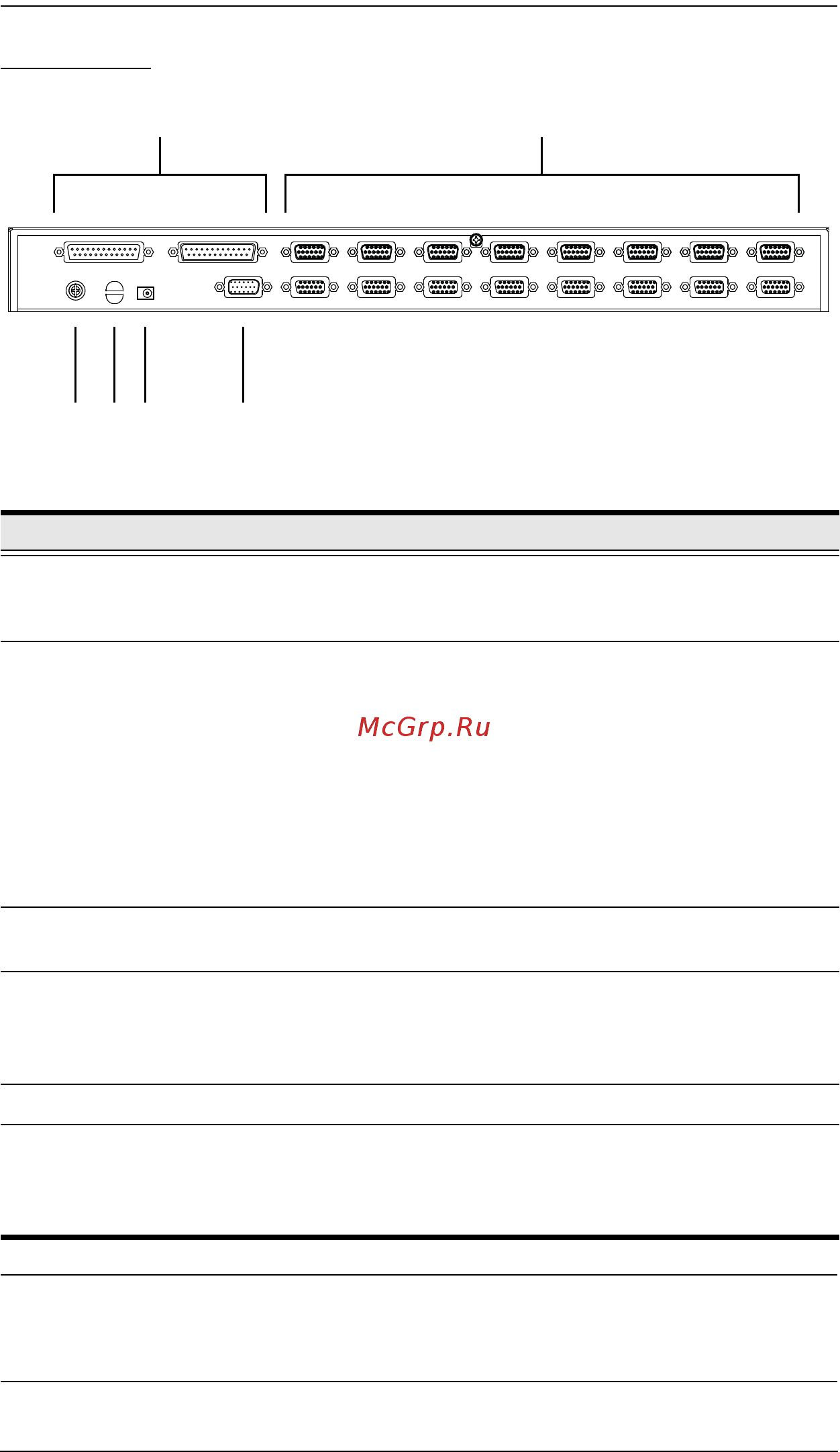

Вид сзади
Примечание. Выше изображена модель CS1716A. Задняя панель
CS1708
A отличается от задней панели CS1716A только наличием 8-
и KVM-портов вместо 16-ти.
№ Компонент Описание
1 Порты гирляндного
подключения
Сюда подключаются кабели гирляндной цепи.
Справа находится порт Chain Out (выход цепи); а
слева — порт Chain In (вход цепи).
2 KVM-порты Сюда подключаются кабели соединения с
компьютерами.
Примечание. Форма этих 15-контактных разъемов
специально изменена таким образом, чтобы к ним
можно было подключать только специальные KVM-
кабели, предназначенные для данного
переключателя. (См. Кабели
, стр.4 для получения
подробных сведений.) НЕ пытайтесь использовать
для соединения этих портов с компьютерами
обычные кабели с 15-контактными штекерами VGA.
3 Клемма заземления Сюда подключается заземляющий провод,
используемый для заземления CS1708
A/CS1716A.
4 Паз для кабельной
стяжки
Если для связывания нескольких кабелей
требуется использовать кабельную стяжку,
проденьте ее в этот паз, чтобы закрепить на
устройстве.
5 Гнездо питания Сюда подключается кабель адаптера питания.
6 Порт консоли Сюда подключается специальный комплект
консольных кабелей, используемых для
подключения монитор, клавиатуры и мыши
консоли.
1 2
43 5 6
