Руководство пользователя CS1708A/CS1716A
56
Подготовка
Для подготовки к обновлению прошивки выполните следующие
действия.

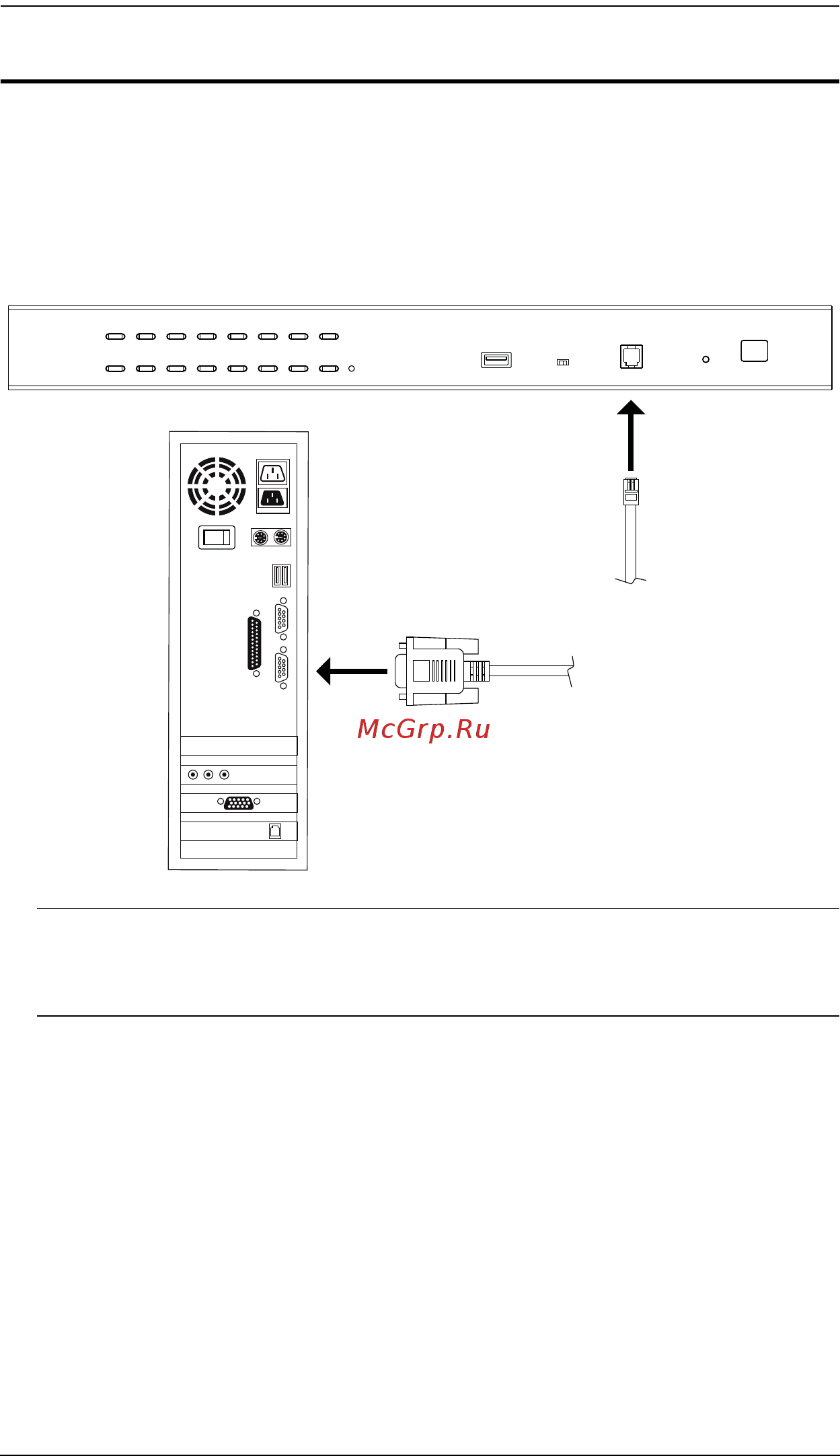

1. Используя идущий в комплекте с данным устройством кабель
обновления прошивки, соедините COM-порт компьютера с портом
обновления прошивки переключателя.
Примечание. При использовании гирляндной цепи все станции
автоматически получают обновление по кабелям гирляндной
цепи.
2. Выключите все компьютеры системы KVM, за исключением станций.
3. Используя консоль KVM-переключателя войдите в экранное меню
под администратором (см. стр. 27) и выберите функцию F4 ADM
(АДМИНИСТРАТОР).
4. Перейдите к пункту FIRMWARE UPGRADE (ОБНОВЛЕНИЕ
ПРОШИВКИ). Нажмите [Ввод], а затем нажмите [Y] для вызова
режима Обновление прошивки (см. стр. 37).
