Руководство пользователя CS1708A/CS1716A
14
Монтаж в стойке – сзади

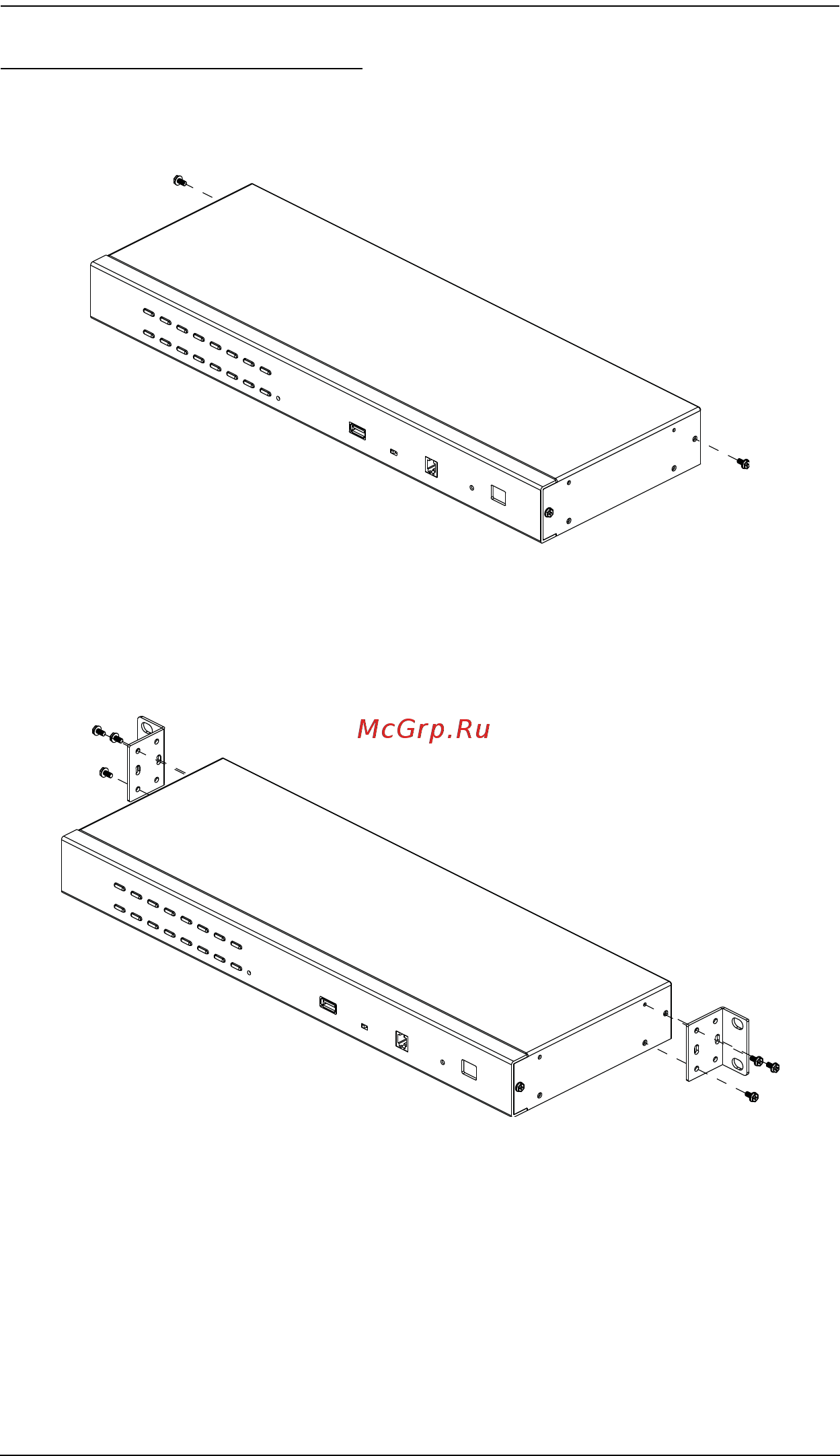

1. Выкрутите по 1-му винту с левой и правой стороны переключателя
(всего 2 винта), ближе к задней части устройства.
2. Используя 8 винтов M3 с крестообразным шлицем из комплекта для
монтажа в стойку прикрутите монтажные кронштейны по бокам,
ближе к задней части устройства.
(Продолжение на следующей странице.)
