Глава 2. Настройка оборудования
13
(Начало на предыдущей странице.)

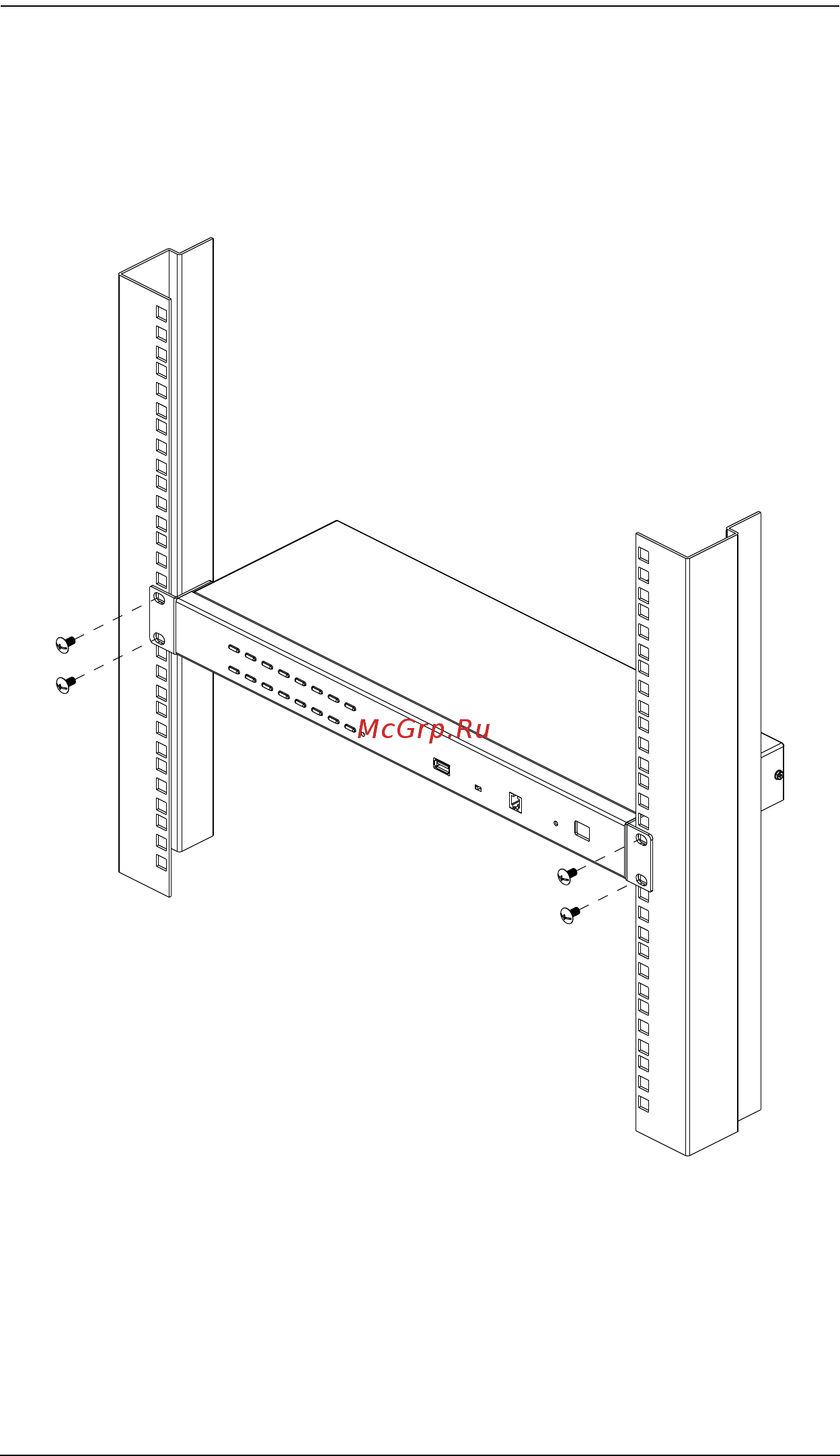

3. Установите KVM-переключатель в стойку. Разместите его таким
образом, чтобы отверстия в монтажных кронштейнах совпадали с
отверстиями в стойке. Прикрутите монтажные кронштейны к
передней части стойки.
