Руководство пользователя CS1708A/CS1716A
70
Восстановление заводских настроек по
умолчанию
Вы можете восстановить заводские настройки по умолчанию
(приводятся на следующей странице) для CS1708
A/CS1716A. При
выполнении этой процедуры из системы удаляются учетные записи
администратора и всех пользователей. Также удаляются все имена и
настройки портов.
Примечание. Для выполнения этой процедуры требуется колпачковая
перемычка.
1. Отсоедините адаптер питания CS1708
A/CS1716A.
2. Снимите крышку CS1708
A/CS1716A.

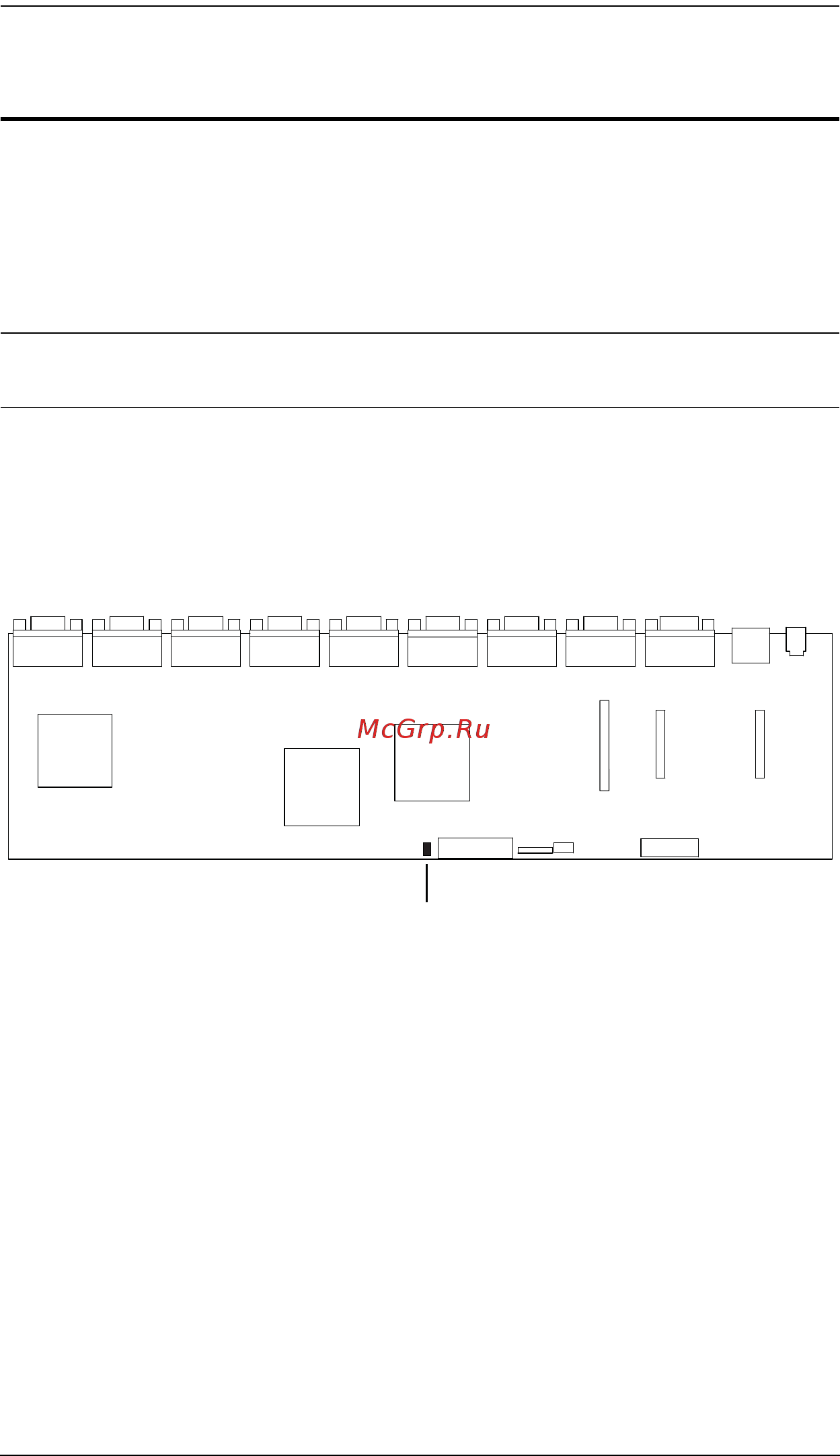

3. Установите колпачковую перемычку на контакты 1-2 переключателя
J17 на материнской плате.
4. Подключите адаптер питания CS1708
A/CS1716A. На экране KVM-
консоли отображаются следующие инструкции:
USERNAME AND PASSWORD INFORMATION AND PORT/USER
INFORMATION HAS BEEN CLEARED. PLEASE POWER OFF THE
SWITCH, REMOVE THE JUMPER, CLOSE THE CASE, THEN
RESTART.
(ИНФОРМАЦИЯ ОБ ИМЕНАХ ПОЛЬЗОВАТЕЛЕЙ И ПАРОЛЯХ, А ТАКЖЕ
ПОРТАХ/ПОЛЬЗОВАТЕЛЯХ ОЧИЩЕНА. ВЫКЛЮЧИТЕ
ПЕРЕКЛЮЧАТЕЛЬ, СНИМИТЕ ПЕРЕМЫЧКУ, ЗАКРОЙТЕ КРЫШКУ И
ВКЛЮЧИТЕ.)
5. Снова отсоедините адаптер питания.
6. Снимите колпачковую перемычку с контактов 1-2 переключателя J17.
J17
