Глава 7. Программа обновления прошивки
59
Обновление выполнено успешно

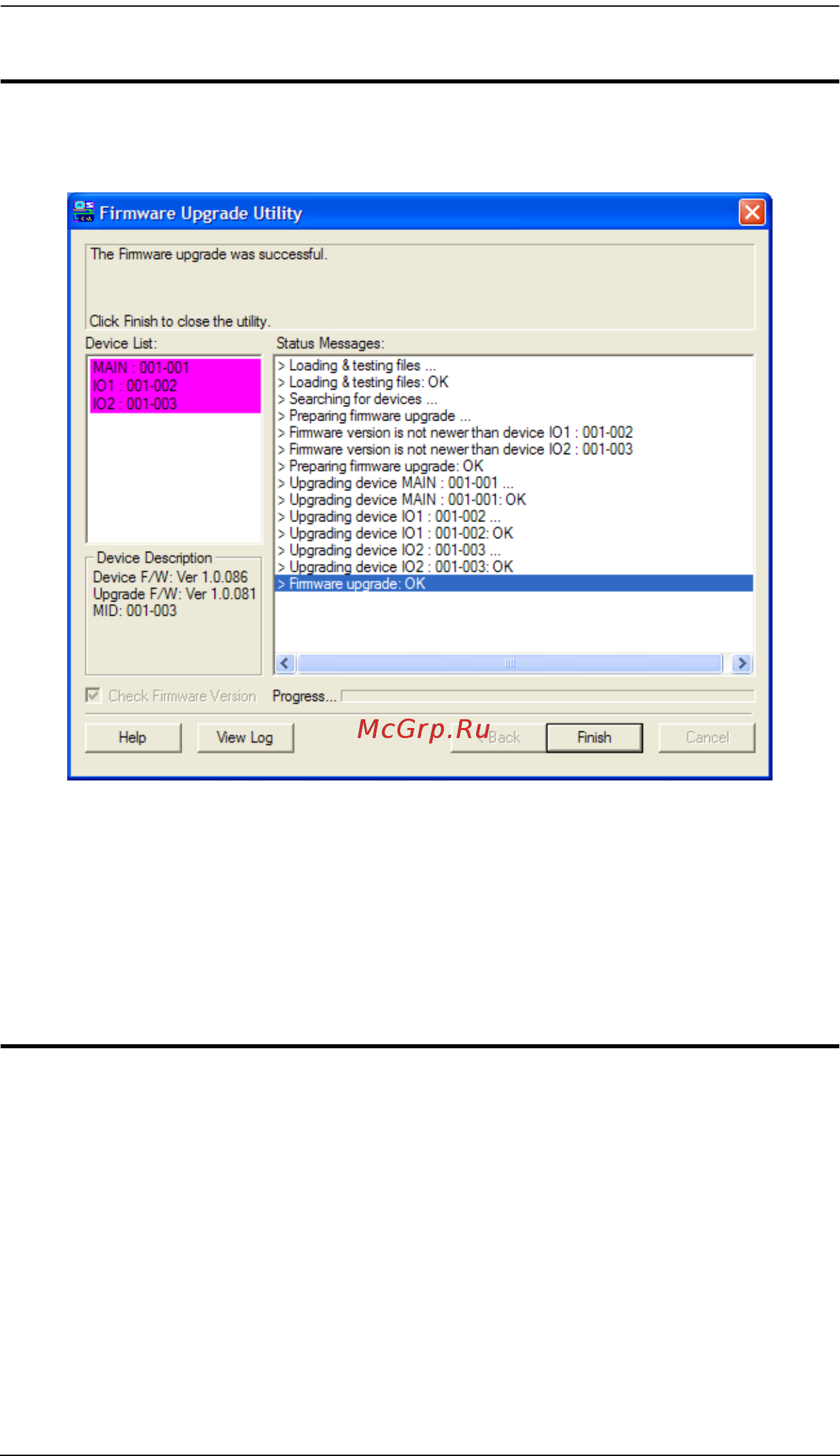

После выполнения обновления появляется экран с сообщением об
успешном выполнении процедуры:
Щелкните Finish (Готово), чтобы закрыть программу обновления
прошивки.
Сбой обновления
Если экран Upgrade Succeeded (Обновление выполнено успешно) не
появляется, значит произошел сбой обновления. Дальнейшие действия
описаны в разделе Восстановление обновления прошивки ниже.
