Глава 2. Настройка оборудования
17
Одноуровневая система
Если используется одноуровневая система, к первому устройству
гирляндной цепи дополнительные переключатели не подключается. Для
создания одноуровневой системы выполните следующие действия.
1. Выполните заземление CS1708
A/CS1716A и выключите питание всех
подключаемых компьютеров.
2. Используя идущий в комплекте консольный кабель подключите
клавиатуру, мышь и монитор к порту консоли CS1708
A/CS1716A. См.
Схемы подключения кабелей на следующей странице.
3. Используя комплекты KVM-кабелей (описание в разделе Кабели на
стр.4) соедините любой доступный KVM-порт с портами
клавиатуры, видео и мыши устанавливаемого компьютера. См.
Схемы подключения KVM-кабеля на следующей странице.
4. Подключите кабель адаптера питания к гнезду питания CS1708
A/
CS1716
A, а затем соедините адаптер питания с источником
переменного тока.
5. Включите питание всех компьютеров.

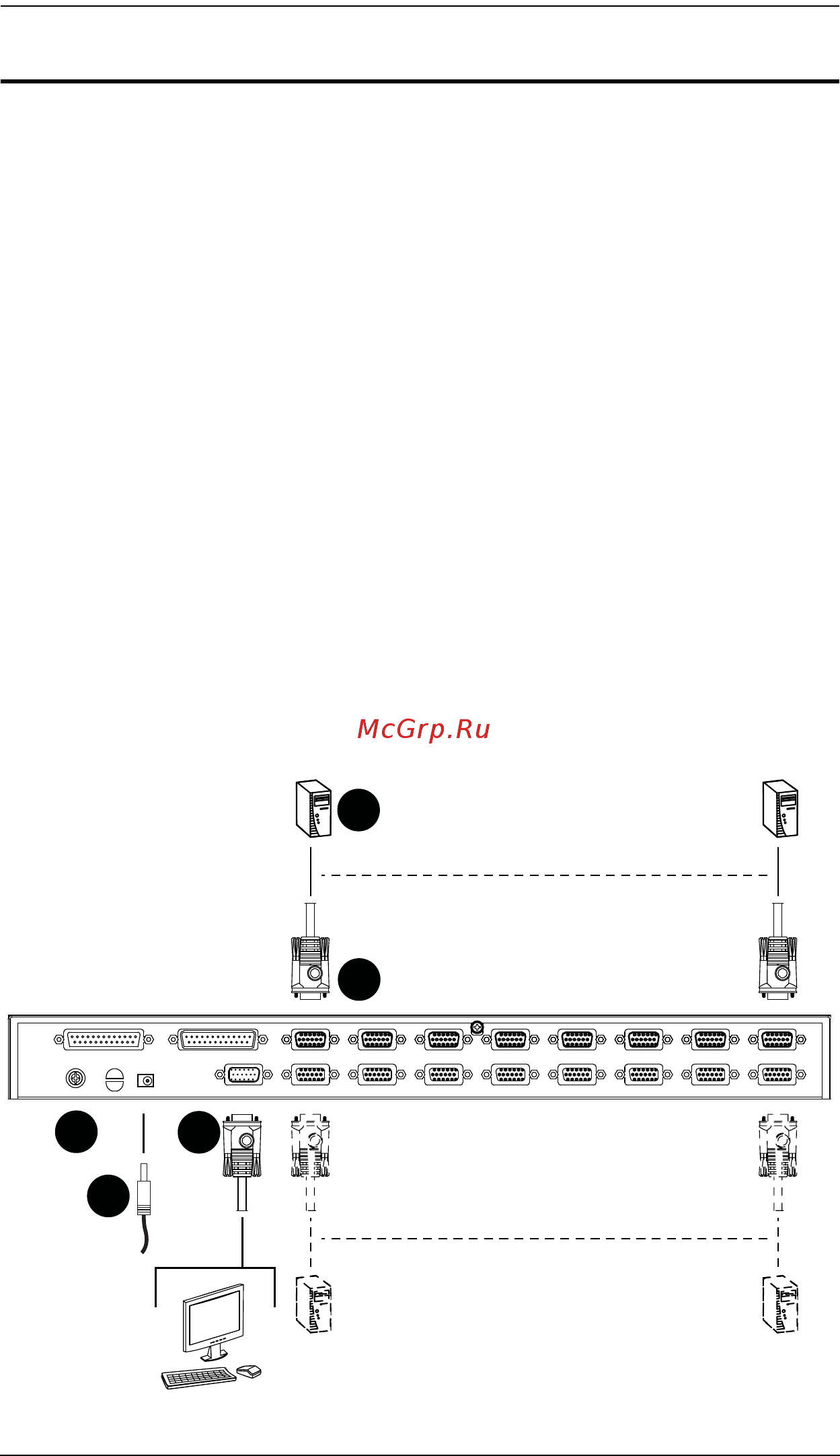

Схема одноуровневой системы
2
3
1
5
4
