Глава 2. Настройка оборудования
15
(Начало на предыдущей странице.)

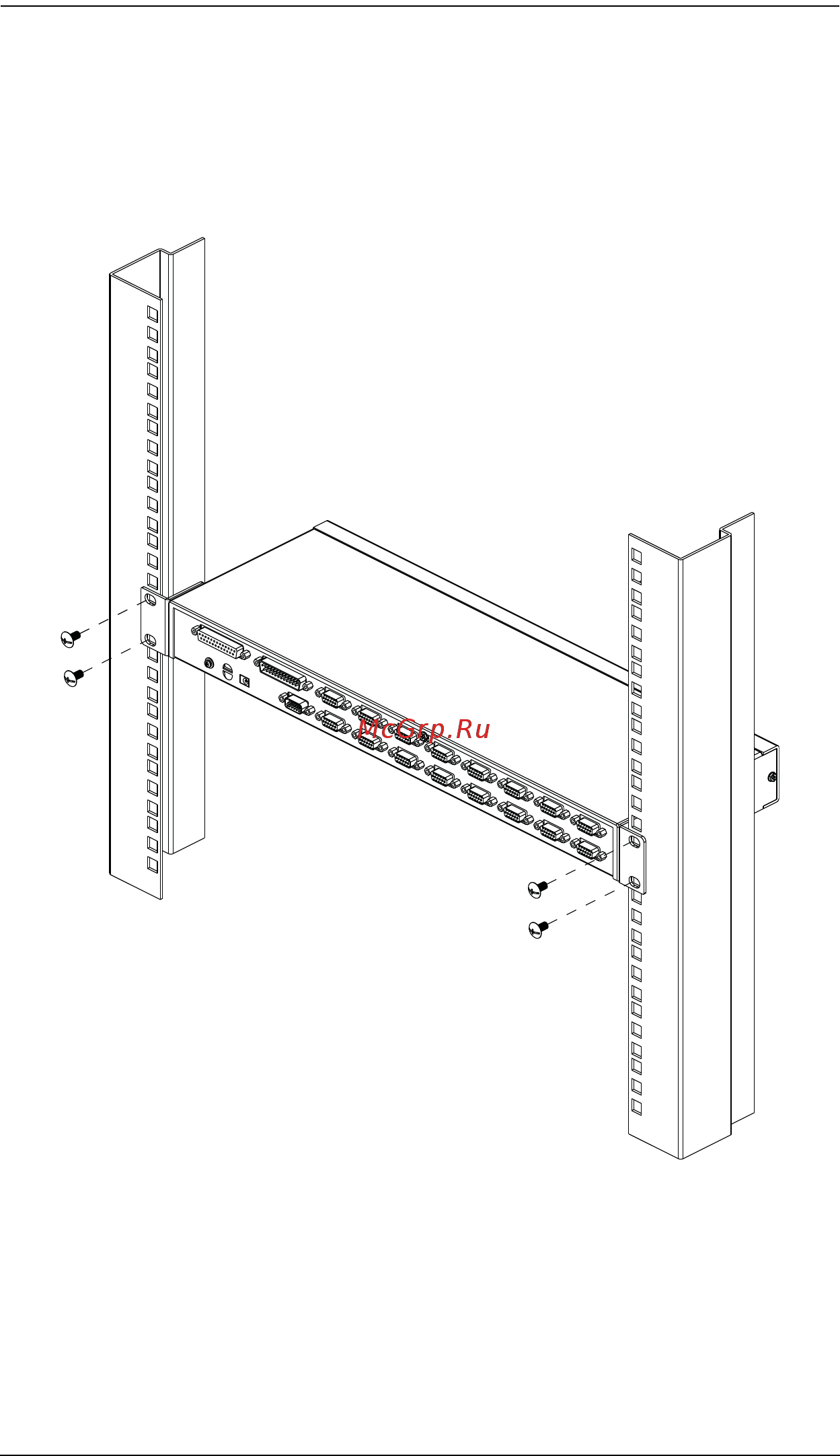

3. Установите KVM-переключатель в стойку. Разместите его таким
образом, чтобы отверстия в монтажных кронштейнах совпадали с
отверстиями в стойке. Прикрепите монтажные кронштейны к задней
части стойки.
