3. Befestigen mit drei Klipps den Abstandshalter M (sofern
mitgeliefert - Abb. 2).
4. Die Haube in den Hängeschrank einfügen, darauf
achten, dass der Bügel E der Haube oberhalb des
Bügels D des Hängeschranks positioniert wird (Abb. 3).
Das Stromkabel durch das dafür hergestellte Loch
führen.
5. Die Haube durch zwei Schrauben (eine pro Seite) am
vorderen Ende befestigen (Abb. 3).
6. Den elektrischen Anschluss an das Stromnetz des
Haushalts vornehmen, das Stromnetz muss bis zur
Vollendung der Installation stromlos gesetzt sein.
7. Wenn die Haube nicht ganz genau mit der Unterkante
des Hängeschranks abschließen sollte, die Position
korrigieren, indem die Schrauben P der an der Haube
angebrachten Bügel E (Abb. 2) gelockert werden, dann
ist es möglich, die genaue Übereinstimmung zwischen
Haube und Hängeschrank herzustellen, anschließend die
Schrauben wieder festziehen.
8. Den Lauf des ausziehbaren Fachs durch Einstellen der
zwei Anschläge F nach der Tiefe des Hängeschranks
ausrichten (Abb. 4). Auf diese Weise ist es möglich, die
Stirnseite auf Kante mit dem Hängeschrank zu setzen
(Abb. 4).
a. die Schrauben der Anschläge F lockern;
b. die Anschläge je nach Notwendigkeit nach hinten oder
nach vorn verschieben;
c. die Schrauben der Anschläge festziehen.
9. Auf den mitgelieferten Anschlussring C ein Abluftrohr
montieren, vorzugsweise mit einem Durchmesser,
welcher dem des Anschlussrings entspricht (Abb. 5).
Das Abluftrohr muss lang genug sein, um bis nach außen
zu reichen (Abluftversion) bzw. bis an die Decke des
Hängeschranks (Umluftversion).
10. Den Anschlussring C am oberen Luftaustritt der Haube
befestigen (Einschnappmechanismus).
Um die Installation zu vereinfachen, ist der Ring mit einer
Markierung G versehen, die in die dafür vorgesehene
Führungsnut H am oberen Luftaustritt eingepasst werden
muss.
11. Die Installation des Abluftrohrs fertigstellen.
12. Das Ausziehfach (Abb. 6) öffnen und mit 2 Schrauben
vom Haubeninneren aus die Abdeckblende Q (falls
mitgeliefert) befestigen (Abb. 7).
13. Die Fettfilter wieder einsetzen, die Haube an das
Stromnetz anschließen und den ordnungsgemäßen
Betrieb prüfen.
Beschreibung der Dunstabzugshaube
Bild 8
1 Bedienfeld
2 Fettfilter (1 oder 2 je nach vorhandenem Modell)
3 Griff zum Aushaken des Fettfilters
4 Beleuchtung
5 Dunstschirm (ausziehbar), je nach verfügbarem Modell
kann er aus Metall, aus Glas oder mit Fettfiltern versehen
sein.
6 Abdeckblende (verfügbar je nach vorhandenem Modell)
7 Abstandshalter (verfügbar je nach vorhandenem Modell)
8 Hängeschrank (nicht mitgeliefert, Beispielzeichnung der
Installationsart)
Betrieb
Die Dunstabzugshaube ist mit einer Bedienungsblende
ausgestattet, die mit einer Steuerung für die Ansaugstärke
bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung
der Arbeitsplatzbeleuchtung versehen ist.
Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.

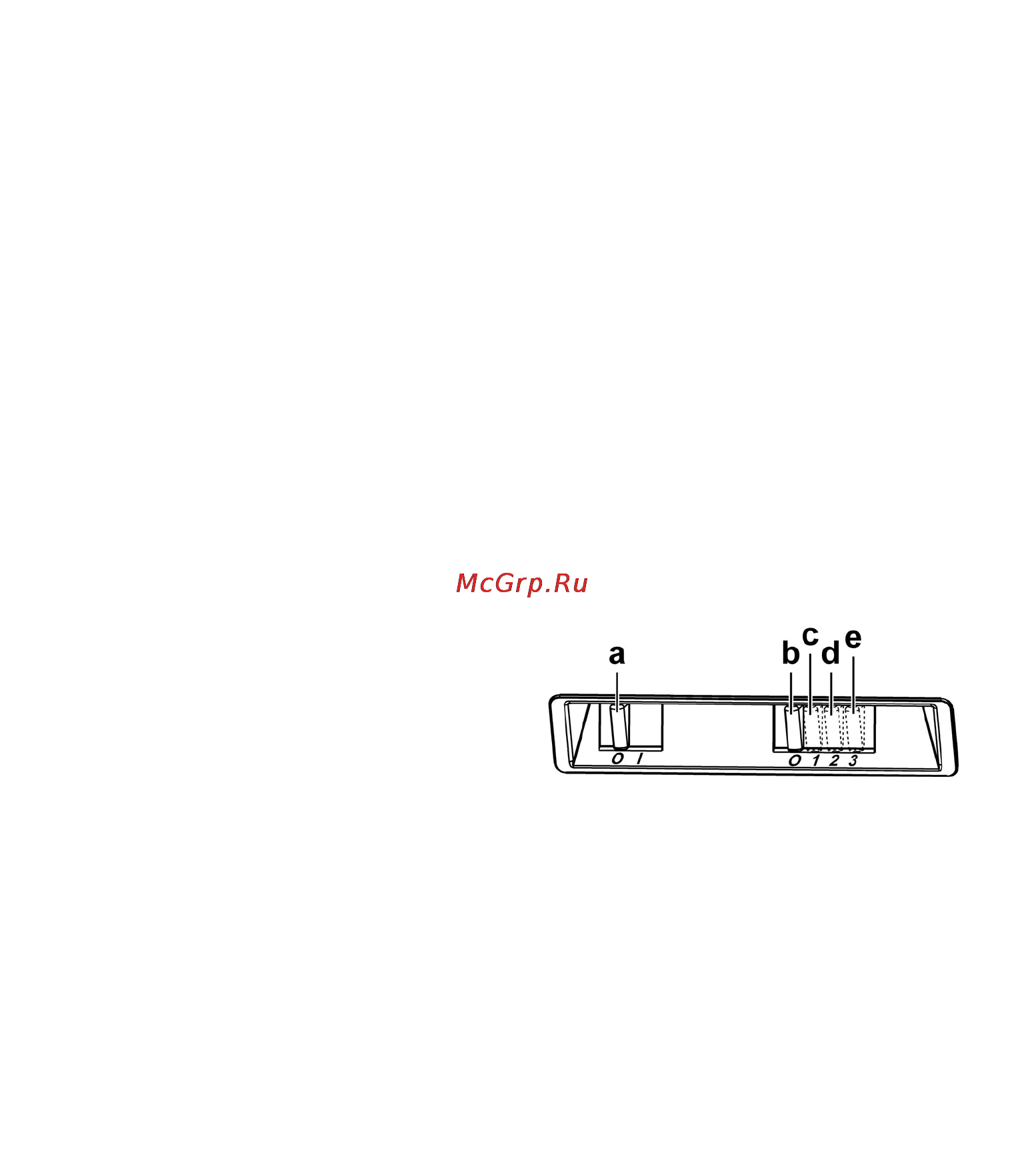

a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfunktion
c. - d. - e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke.
