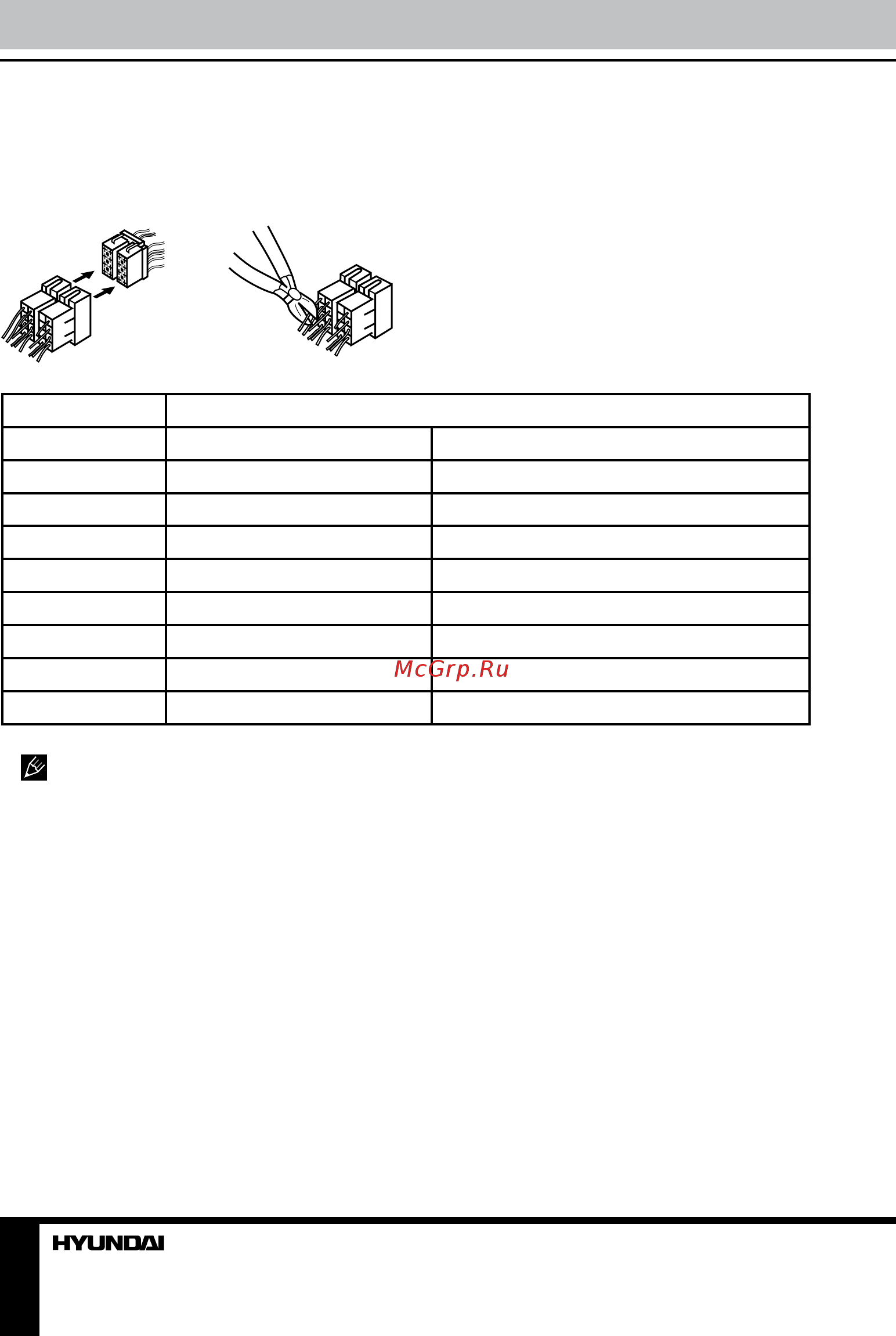

Использование разъема ISO

1. Если в Вашем автомобиле есть разъ-

ем ISO, произведите подключение, как

показано на рисаунке.

2. Для подключений без разъемов ISO

внимательно проверьте все провода перед

подключением, неправильное подключение

может привести к повреждениям изделия.

Обрежьте разъем, подключите цветные

головки разъема к шнуру питания батареи в

соответствии с приведенной таблицей.

Номер Функция

Разъем A Разъем B

1 Тыловой правый(+)---Фиолетовый

2 Тыловой правый(-)---Фиолет./Черный

3 Фронтальный правый(+)---Серый

4 Питание 12В (+)/желтый Фронтальн. правый(-)---Серый/Белый

5 Питание антенны/синий Фронтальный левый(+)---Белый

6 Фронт. левый((-)---Белый/Черный

7 Зажигание/красный Тыловой левый(+)---Зеленый

8 Земля/черный Тыловой левый(-)---Зеленый/Черный

Провод питания антенны предназна-

чен для подачи питания на антенну и для

удаленного управления дополнительным

усилителем.
