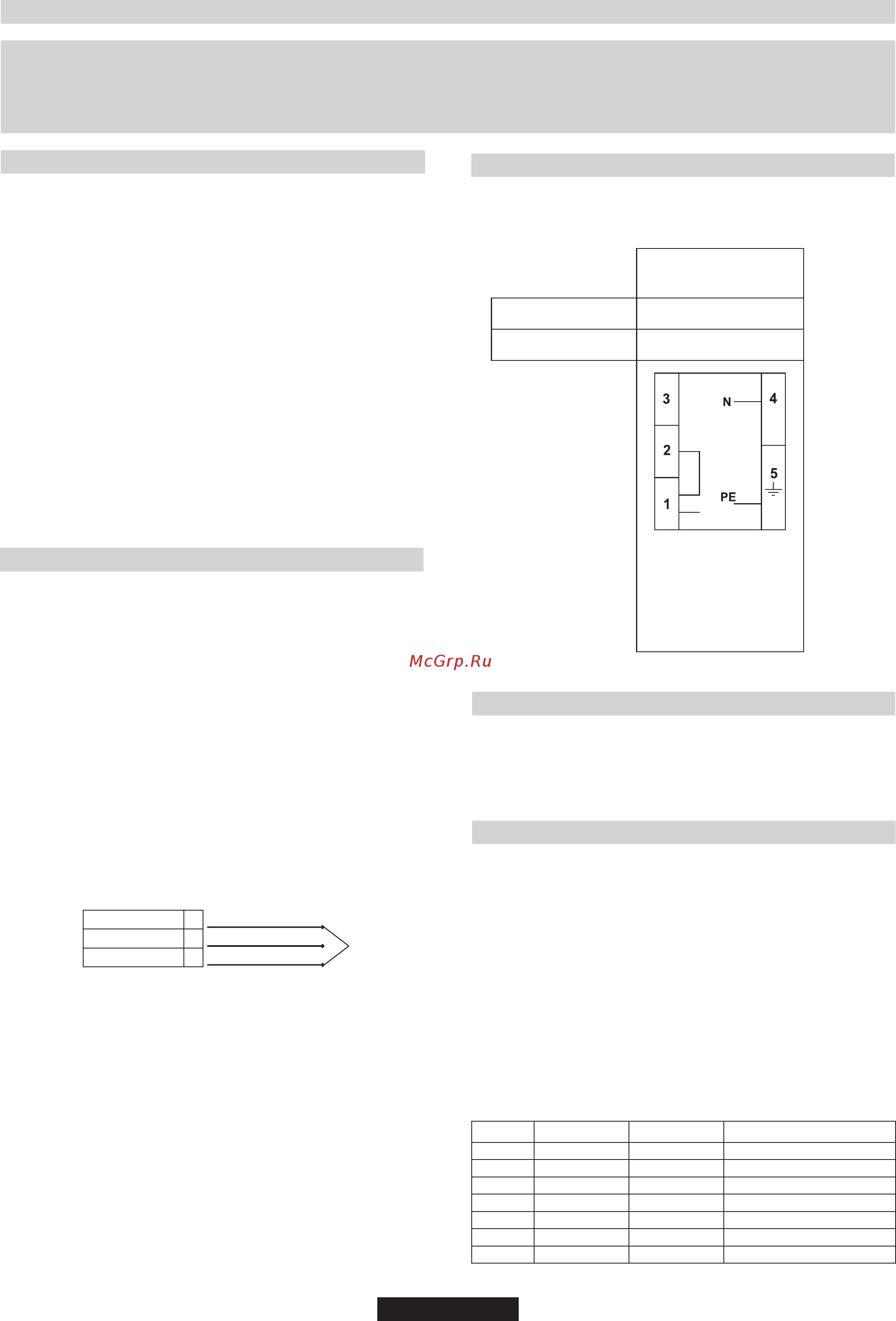

24 TR
1. KURULUM TALİMATLARI
Ocak 100 °C sıcaklığa dayanıklı ve 25-45 mm kalınlıkta bir tezgah
içine yerleştirilebilir. Tezgah içinde oluşturulacak bölmenin boyutları
Şekil 2'de verilmiştir.
Ocak bir kabinin yanına yerleştirilecekse, Ocak ile kabin arasındaki
mesafe en az 15 cm olmalıdır (Şekil 4'e bakın); ocak ile arkasındaki
duvar arasındaki mesafe de en az 5,5 cm olmalıdır.
Ocak ile diğer herhangi bir ünite veya cihaz (örn, hava tahliye
aspiratörü) arasındaki mesafe 70 cm'den az olmamalıdır (Şekil 4).
Ankastre ocak ile aşağıdaki boşluk arasındaki erişilebilir bir mesafe
olduğunda, izole bir malzemeden yapılmış bir bölme duvarı
yerleştirilmelidir (ahşap malzeme veya benzeri bir başka malzeme)
(Şekil 3).
Önemli Şekil 1'deki diyagram dolgu malzemesinin nasıl
uygulanacağını göstermektedir.
Ocak ünitesi, ünite kaidesindeki delikler kullanılarak Sabitleme
Kelepçeleriyle yerleştirilir.
60 cm'lik ocak, soğutucu sistemi olmayan bir fırın üzerine
yerleştirilecekse, doğru hava sirkülasyonunun sağlanması için
ankastre mobilyada hava çıkışlarının oluşturulması tavsiye edilir. Bu
hava delikleri en az 300cm olmalıdır ve Şekilde gösterildiği gibi
yerleştirilmelidir.(Şekil 5)
EVDE KULLANIMA YÖNELİK BİR CİHAZIN KURULUMU, DOĞRU ŞEKİLDE YAPILMAZSA MÜŞTERİNİN GÜVENLİĞİNİ CİDDİ BİÇİMDE
ETKİLEYEBİLECEK KARMAŞIK BİR İŞLEM OLABİLİR. BU NEDENLE, BU İŞLEM MESLEKİ YETERLİLİĞE SAHİP BİR KİŞİ TARAFINDAN,
YÜRÜRLÜKTEKİ TEKNİK MEVZUATA UYGUN OLARAK GERÇEKLEŞTİRİLMELİDİR. BU ÖNERİNİN GÖZ ARDI EDİLMESİ VE KURULUMUN
YETKİSİZ BİR KİŞİ TARAFINDAN YAPILMASI DURUMUNDA ÜRETİCİ, İSTER ÜRÜNLERİN, İSTER KİŞİLERİN ZARAR GÖRMESİYLE
SONUÇLANSIN, ÜRÜNÜN HİÇBİR TEKNİK ARIZASINDA SORUMLULUK KABUL ETMEZ.
1.1. ANKASTRE MONTAJ
2.1. ELEKTRİK BAĞLANTISI
Ünitenin dışına yerleştirilmiş olan değer plakasındaki verilerin, güç
kaynağı ve giriş voltajı değerlerine uygun olduğunu kontrol edin.
Bağlantı öncesinde, topraklama sistemini kontrol edin. Kanun
gereğince, bu cihaz topraklanmalıdır. Bu düzenlemeye uyulmadığı
taktirde, Üretici kişilere veya mülkiyete verilecek zararlardan sorumlu
olmayacaktır. Fiş henüz takılmadıysa, değer plakasında gösterilen
yüke uygun bir fiş takınız. Topraklama teli sarı/yeşil renklidir. Fiş her
zaman erişilebilir durumda olmalıdır.
Ocağın doğrudan bir elektrik kaynağına bağlandığı yerde, bir devre
kesicisi (şalter) tesis edilmelidir.
Güç kaynağı kablosu zarar görürse, potansiyel bir riski önlemek için
ehliyetli bir mühendis tarafından değiştirilmelidir. Topraklama kablosu
(yeşil veya sarı renkli) aktif ve nötr kablolardan en az 10 mm daha
uzun olmalıdır.
Kullanılan kablo bölümü, ocağın çektiği elektriğe göre uygun
ölçülerde olmalıdır.
Lütfen güç bilgileri için değer plakasını kontrol edin ve güç kaynağı
kablosunun3x0.75 mm² H05RR-F, tipinde olmasını sağlayın.
AKTİF
TOPRAK
NOTR
L
N
Güç
Kablosu
Kahverengi Kablo
Yeşil/Sarı Kablo
Mavi Kablo
Ana Güç
Kaynağı
2.2. 4 OCAK GÖZLERİ
Bağlantının sağlanamaması kablolama kurallarına göre kabloların
bağlanmamasından kaynaklanmıştır.
Eğer ocak, kablo veya fiş bağlantısına sahip değilse veya diğer bir deyişle
aşırı voltaj kategorisi şartları altında bütün kutuplar ana şebeke
bağlantısından ayrılma durumu varsa yönergelerce belirlenen kablolama
kurallarına uygun bağlantı sağlanmalıdır.
Ocaklar kablo olmadan teslim edilir. Bağlantısı, kablo türü ve bölüm
için tablo aşağıdaki tablo dikkate alınmalıdır.
3. OCAK KULLANIMI KULLANIM TALİMATLARI
Bu cihaz sadece evde yemek pişirmek için tasarlanmıştır ve bu amaçla
kullanılmalıdır. Diğer kullanım türleri sakıncalı olup tehlikeli durumlara
neden olabilir. Üretici uygunsuz ve sakıncalı kullanımlardan kaynaklanan
zarar ve ziyandan sorumlu olmayacaktır.
İstenilen sıcaklığa göre elektrikli ısıtıcının düğmesini çevirin. Elektrikli
ıstıcı çalışmaya başladığında uyarı lambası yanacaktır.
Pişirme tamamlandığında düğmeyi “O” kapalı pozisyona getirin.
(Şekil 6 ). Pişirme kabı üzerinde olmadan elektrikli ısıtıcıyı çalışır
durumda bırakmayın. Kullanılaacak pişirme kabı çapları önemlidir.
Pişirme kabı tabanı düz olmalı ve çapı 14 cm yi geçmemelidir. İlk
kullanımda, pişirme kabı koymadan önce 5 dakika elektrikli ısıtıcıyı
çalıştırın. Bu ısınma sonucunda rezistansın kaplamasının sertleşmesi
sağlanacaktır.
Elektrikli ısıtıcıyı temizlemek için ıslak bez ve deterjan kullanınız.
Elektrikli ısıtıcı üzerinde kalmış yemek parçalarını bıçak ve benzeri
sert ve keskin malzemelerle temizlemeyiniz.
Temizlemeden sonra elektrikli ısıtıcıyı kurutmak için bir kaç dakika
çalıştırın. Bununla beraber, elektrikli ısıtıcıyı üzerinde pişirme kabı
olmadan bir kaç dakikadan fazla çalıştırmayın.
3.1. LEKTRİKLİ ISITICININ KULLANIMIE
Pozisyon
Güç (Watt)
Güç (Watt)
Açıklama
0
1
2
3
4
5
6
0
100 W
180 W
250 W
500 W
750 W
1000 W
0
135 W
220 W
300 W
850 W
1150 W
1500 W
Kapalı
Isıtma
Düşük sıcaklıkta pişirme
Düşük sıcaklıkta pişirme
Pişirme, kızartma, kaynatma
Pişirme, kızartma, kaynatma
Pişirme, kızartma, kaynatma
Kablo - Bölüm
Kablo - Tip
Monofaze
220-240 V~
2
3 G 2.5 mm
H05VV-F
L1 : Faz
Şönt 1-2
4- Nötr
PE- Toprak
L1
