1. INSTALLATION
Le meuble ou le support dans lequel doit être encastrée la table, ainsi
que les parois du meuble qui pourraient juxtaposer celui-ci, doivent
être d'une matière résistant à une température élevée (jusqu'à 100°C)
et d'une épaisseur comprise entre 25 et 45 mm.
Les dimensions d'encastrement sont indiquées sur le schéma 2.
Si la table est installée entre deux meubles de cuisine, la distance
entre la table et les meubles doit être au moins de 15 cm (voir schéma
4); tandis que la distance entre la table et le mur du fond doit être au
moins de 5,5 cm. La distance entre la table et tout autre appareil ou
meuble situé au dessus (par exemple une hotte) doit être au moins de
70 cm (voir schéma 4).
Si, en fonction de l'installation de la table, la partie inférieure de son
caisson se trouve à proximité d'une zone normalement accessible
lors de manipulations et/ou de rangements, placer une cloison (bois
ou similaire) pour éviter tous risques de brûlure ou de détérioration
(schéma 3).
Attention : Lors de la mise en place, un soin particulier doit être
porté au joint entourant le bord de la table afin d'éviter toute
infiltration dans le meuble support (schéma 1).
Lors de la mise en place du joint sur la partie arrière, veiller à ne pas
obstruer les passages d'air nécessaires à la combustion.
Le caisson de la table est équipé en dessous de 4 emplacements
prévus pour recevoir les brides de fixation destinées à l'immobilisation
de la table sur le meuble. Placer les 4 brides de fixation de manière à
ce que la table de travail soit parfaitement plaquée au meuble.
Si une table de 60 cm de large est installée au-dessus d'un four qui
n'est pas équipé de ventilation tangentielle, il est recommandé de
créer des ouvertures dans le caisson de cuisine pour faire ainsi
circuler l'air.
La taille de ces ouvertures doit être au moins de 300 cm² et placées
comme indiqué sur le schéma 5.
09 FR
La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement
effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche à
un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur
réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non
des dommages aux biens et/ou aux personnes.
1.1. ENCASTREMENT
2.1. RACCORDEMENT ELECTRIQUE
"L'installation recevant l'appareil cité en référence doit être
conforme à la norme en vigueur dans le pays d'installation". Le
constructeur décline toute responsabilité en cas de non respect
de cette disposition.
Vérifier les données sur la plaque signalétique, située à l'extérieur de
l'appareil, pour s’assurer que l'alimentation et le voltage conviennent.
Avant le branchement, vérifier le raccordement de mise à la terre.
Attention : vérifier la continuité de la terre de l'installation avant
de procéder au raccordement. Notre responsabilité ne saurait
être engagée pour tout incident ou ses conséquences
éventuelles qui pourraient survenir à l'usage d'un appareil non
relié à la terre, ou relié à une terre dont la continuité serait
défectueuse.
Si une prise n'est pas déjà fournie, installer une prise appropriée pour
la charge indiquée sur la plaque signalétique.
La prise devrait toujours être accessible.
Le fil de terre est de couleur jaune / vert.
Lorsque la table de cuisson est reliée directement à l'approvi-
sionnement en électricité, un disjoncteur doit être installé.
Si le cordon d'alimentation est endommagé, il doit être remplacé par
un technicien qualifié afin d'éviter tout risque potentiel.
Le fil de terre (couleur vert et jaune) doit être au moins 10mm plus long
que les fils de phase et neutre.
La section du câble utilisé doit être de la bonne taille par rapport à la
puissance absorbée de la table de cuisson.
Un système de déconnexion doit être incorporé dans le compteur
conformément aux règles de câblage.
Les instructions indiquent le type de cordon à utiliser, en tenant
compte de la température de la surface arrière de l'appareil.

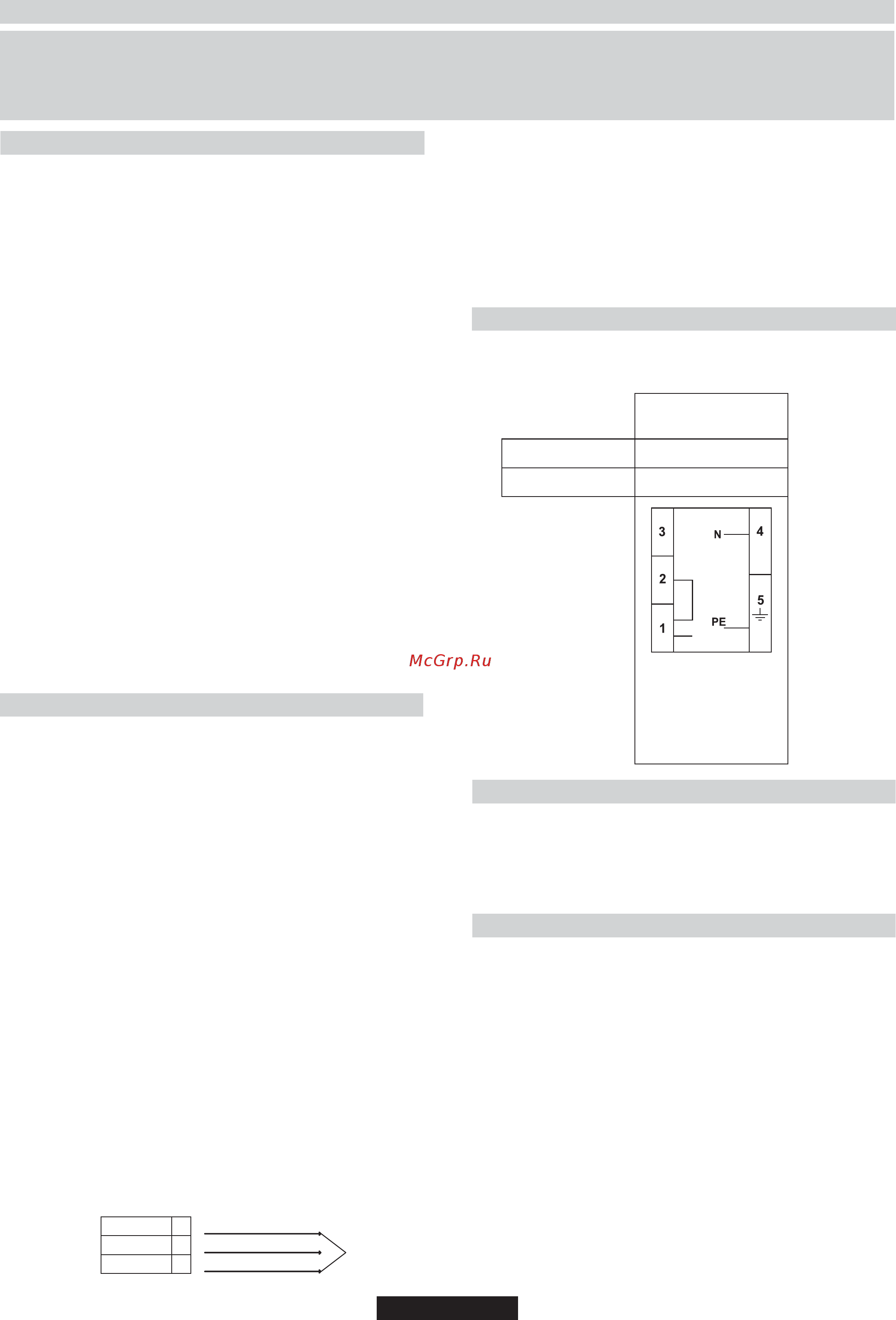

2.2 4 PLAQUES DE CUISSON
Ces appareils sont livrées sans câble. Pour le raccordement, le type
et la section de câble se référer au tableau.
PHASE
TERRE
NEUTRE
L
N
Câble
lectrique
d’alim
é
Fil Marron
Fil Vert/jaune
Fil Bleu
Alimentation
Un système de déconnexion doit être incorporé dans le compteur
conformément aux règles de câblage.
Si l’appareil n'est pas muni d'un cordon d'alimentation et d'une prise,
ou d’un autre moyen assurant que l’appareil puisse être déconnecté
du réseau d'alimentation dans le cas d’un surtension répondant aux
conditions de catégorie III, il est nécessaire d’intégrer un système de
disjoncteur dans le câblage, conformément aux règles établies en la
matière.
3. UTILISATION DE LA TABLE
Cet appareil ne doit être utilisé que pour des fins pour lesquelles il est
destiné : la cuisson domestique. Toute autre utilisation sera
considérée comme abusive et peut donc être dangereuse. Le
fabricant ne sera pas responsable pour tout dommage ou perte
découlant d'une utilisation abusive.er des éléments sur les surfaces
de cuisson.
Placer la manette sur la position voulue pour régler la température
de la plaque électrique. Le voyant lumineux s'allume et la plaque
chauffante électrique commence à chauffer.
A la fin de la cuisson placer la manette sur la position "0" pour
éteindre la plaque électrique (Schéma 6).
Ne laisser jamais allumer la plaque électrique sans un récipient
dessus. Le diamètre et la forme du fond du récipient utilisé a une
très grande importance. Le fond du récipient doit être plat et son
diamètre ne doit pas être supérieur à 14 cm. Avant d’utiliser pour
la première fois la plaque électrique, la faire chauffer quelques
minutes à vide (sans récipient dessus) pour permettre le
durcissement du revêtement protecteur.
Pour nettoyer les plaques électriques utiliser un chiffon humide et
du détergent à vaisselle. N'essayer jamais d’enlever les résidus
carbonisés en grattant sur les plaques chauffantes à l'aide d'un
couteau ou autres instruments aigus et durs. Après le nettoyage
des plaques électriques, les laisser allumées pendant quelques
minutes pour les faire sécher.
Lorsque la plaque est chaude, éviter tout contact avec des
récipients en matière plastique ou du papier aluminium.
3.1. UTILISATION DES PLAQUES ELECTRIQUES
Section du câble
Type de câble
Monophasé
220-240 V~
2
3 G 2.5 mm
H05VV-F
L1
L1 : phase
Pour obtenir la
phase L1, relier
(shunter) 1 et 2
4 : N : Neutre
5 : PE : Terre
