1. ISTRUZIONI PER L'INSTALLATORE
Il plano cottura può essere Installato In qualsiasi top che sia resistente
ad una temperatura di 100°C e abbia uno spessore di 25-45 mm. La
dimensione del vano di Inserimento del plano cottura è mostrata In
Figura 2.
Qualora II plano venga Incassato In modo che sul suo lato sinistro o
destro ci sia una parete, la distanza non dev'essere Inferiore a 15 cm
(vedere Figura 4); mentre la distanza tra la parete posteriore e II plano
deve essere di almeno 5,5 cm.
La distanza tra II plano cottura e qualsiasi altro apparecchio sopra di
esso (es. una cappa) non deve essere Inferiore a 70 cm (Figura 4).
Qualora sotto II plano cottura vi sia un vano accessibile bisogna
predisporre un parete di divisione In materiale Isolante (legno o slmili)
(Figura 3).
Importante - Il diagramma In figura 1 mostra come deve essere
applicato il sigillante.
Il piano cottura è fissato grazie a morsetti di supporto agganciati alla
base.
Se un piano cottura da 60 cm è posizionato sopra un forno non
equipaggiato con un sistema di raffreddamento a ventola si
raccomanda di predisporre delle aperture che assicurino una corretta
circolazione d'aria.
La dimensione di queste aperture deve essere di almeno 300 cm² e
posizionate come in Figura 5.
35 IT
INSTALLARE UN ELETTRODOMESTICO PUÒ ESSERE UN'OPERAZIONE COMPLICATA CHE, SE NON ESEGUITA CORRETTAMENTE, PUÒ
COMPROMETTERE SERIAMENTE LA SICUREZZA DELL'UTENTE. È PER QUESTA RAGIONE CHE L'OPERAZIONE DEV'ESSERE CONDOTTA
DA PERSONALE PROFESSIONALMENTE QUALIFICATO CHE TENGA PRESENTE LE NORME VIGENTI. NEL CASO IN CUI QUESTO AVVISO
VENGA IGNORATO E L'INSTALLAZIONE VENGA ESEGUITA DA PERSONALE NON QUALIFICATO, IL PRODUTTORE DECLINA OGNI
RESPONSABILITÀ PER OGNI PROBLEMA TECNICO DEL PRODOTTO SIA IN CASO DI DANNI A COSE O PERSONE SIA IN ASSENZA DI ESSI.
1.1. INSTALLAZIONE
2.2. 4 PLACCHE CALDE
2.1. CONNESSIONE ELETTRICA
Controllare i dati sulla placca segnaletica, situata sotto l'unità, per
assicurarsi che il collegamento elettrico sia corretto. Prima della
connessione, controllare l'impianto di messa a terra. Per legge,
quest'apparecchio deve avere la messa a terra. Se questa
operazione non viene eseguita, il produttore non sarà responsabile di
eventuali danni occorsi a persone o proprietà. Se non è già applicata
una spina, applicarne una appropriata come indicato sulla placca
segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina
deve essere posizionata in modo tale che sia sempre accessibile.
Qualora il piano cottura sia connesso direttamente all'alimentazione
principale, bisognerà predisporre anche un salvavita. Se il cavo di
alimentazione è danneggiato dovrà essere sostituito da personale
qualificato in modo da prevenire qualsiasi potenziale rischio.
Il cavo di messa a terra (di color verde/giallo) deve essere più lungo di
almeno 10 mm rispetto ai cavi neutro e fase. La sezione del cavo
usato deve essere delle giuste dimensioni in base all'assorbimento
dell'apparecchio.
Si prega di controllare la placca segnaletica per i dettagli riguardanti la
potenza dell'aparecchio e assicurare che il cavo di connessione sia
dei tipi 3x0.75mm² H05RR-F.
FASE
TERRA
NEUTRA
F
N
Cavo di
alimentazione
Cavo Marrone
Cavo Verde/Giallo
Cavo Blu
Alimentazione
principale
Il mezzo di disconnessione deve essere incorporato nel cablaggio
fisso in accordo con le leggi di cablaggio.
Per il collegamento diretto alla rete, è necessario prevedere un
dispositivo che assicuri la disconnessione dalla rete, con una
distanza di apertura dei contatti che consenta la disconnessione
completa nelle condizioni della categoria di sovratensione III,
conformemente alle regole di installazione.
Questi fulcri(centri) sono consegnati senza cavo. Per il collegamento,
il tipo del cavo e la sezione si riferiscono alla tabela.
3. USO DEL PIANO - ISTRUZIONI UTENTE
Quest'apparecchio deve essere utilizzato solo per gli scopi con cui è stato
pensato, qualsiasi altro utilizzo può essere considerato improprio e quindi
pericoloso. Il produttore non è responsabile per qualsiasi danno o perdita
dovuti ad un uso inappropriato.
Girare la manopola alla posizione per la temperatura richiesta della
piastra. L'indicatore luminoso della piastra calda sarà acceso e la
piastra si avvia al calore.
Quando la cottura è completata, girare la manopola per la posizione
"O". (Figura 6). Non lasciare la piastra accesa senza una padella su di
esso. Il diametro e la base di pentola da usare sono critica. Il diametro
massimo della base di pentola deve essere 14 centimetri e la base
piatta. Per la prima volta che si utilizza, lasciare la piastra a riscaldarsi
per 5 minuti prima di mettere un tegame su di esso. Questo consentirà
il rivestimento resistente al calore della piastra per indurire a causa di
combustione. Utilizzare un panno umido e detersivo per la pulizia
delle piastre. Non rimuovere residui di cibo dalle piastre con un
coltello o di qualsiasi altro disco, oggetto appuntito. Accendere il piatto
caldo per qualche minuto ad asciugare dopo la pulizia. Tuttavia, essa
non deve mai essere lasciata per più di qualche minuto senza un
tegame in cima.
3.1. USO DÍ FORNELLI CON LE PIASTRE
ELETTRICHE

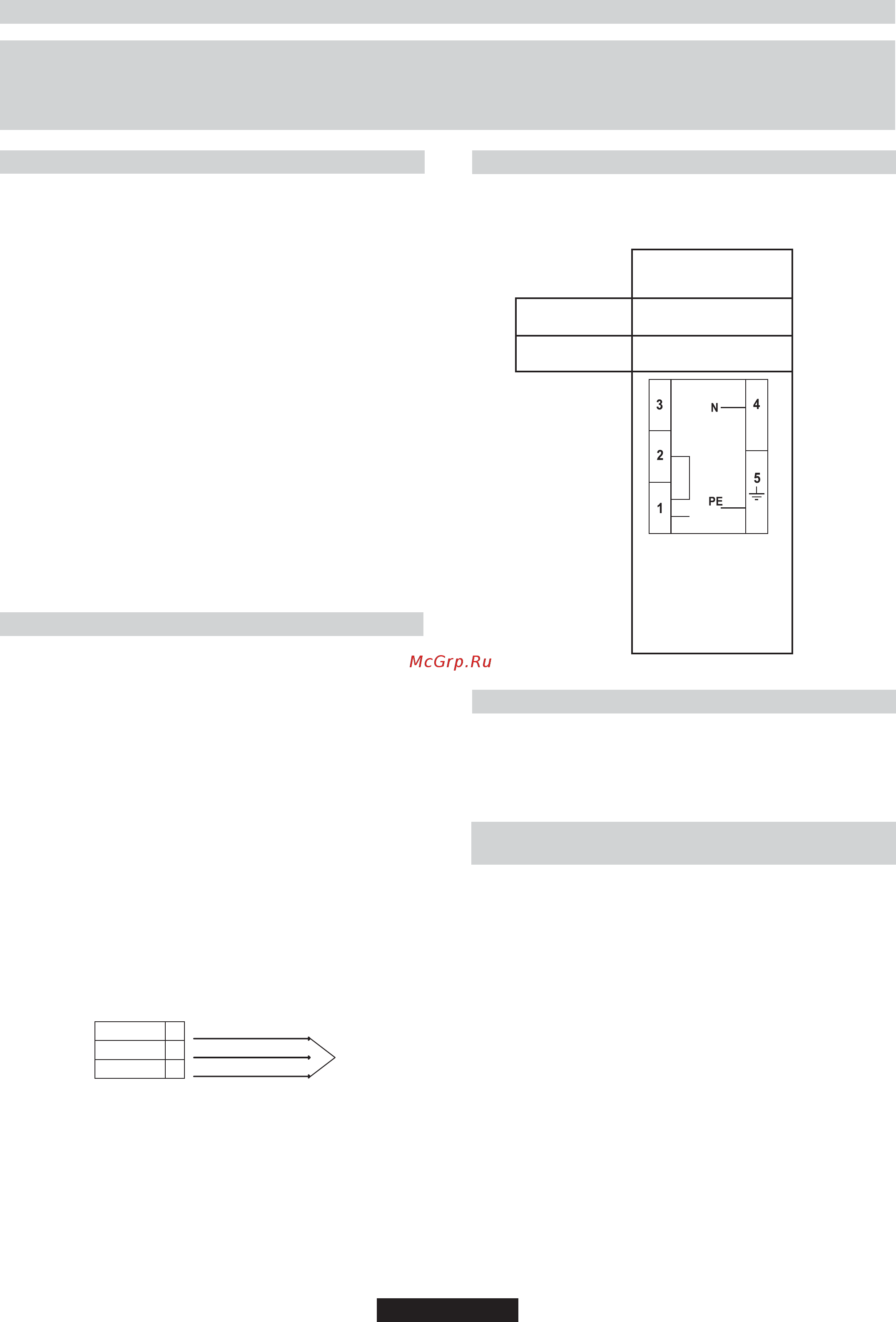

Cavo-Sezione
Tipo
Monofase
220-240 V~
2
3 G 2.5 mm
H05VV-F
1-Fase
Smistamento 1-2
4-Neutrale
PE-Collegamento
A terra.
L1
