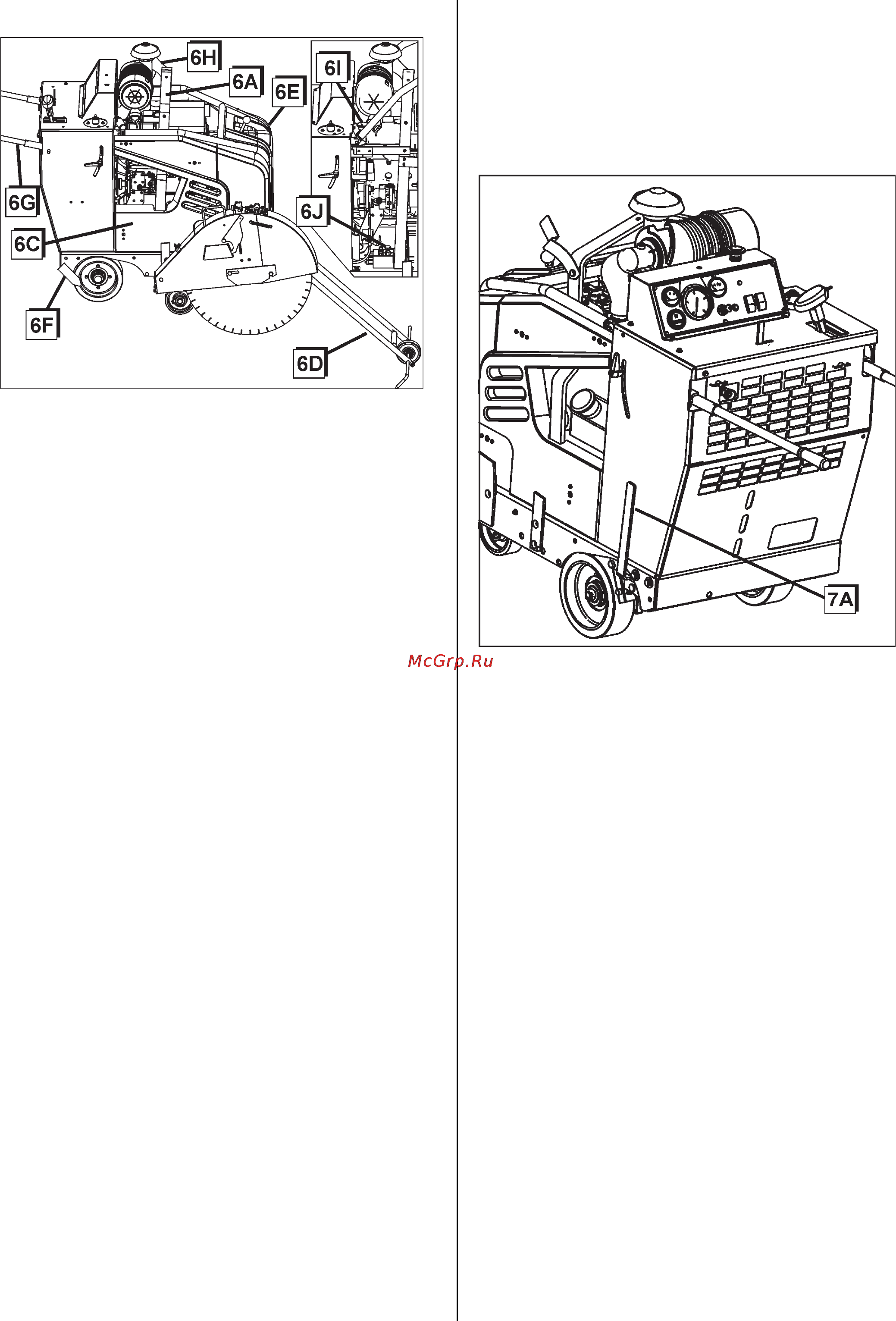

РИСУНОК 6
6A. ПОДЪЕМНАЯ СЕРЬГА: Для подъема резчика.
Не поднимайте резчик в любой другой точке.
6C. КОЖУХИ РЕМЕННОЙ ПЕРЕДАЧИ И ЭКРАНЫ:
Закрывают двигатель, устройства защиты,
приводы, и вентилятор охлаждения. Не снимать
при работающем двигателе!
НЕ ЗАПУСКАЙТЕ ДВИГАТЕЛЬ С УДАЛЕННЫМИ
ЭКРАНАМИ ИЛИ УСТРОЙСТВАМИ ЗАЩИТЫ!
6D. ПЕРЕДНЯЯ НАПРАВЛЯЮЩАЯ: Для
направления алмазного диска по линии реза.
6E. КАПОТ ДВИГАТЕЛЯ: Предохраняет мотор,
вентилятор охлаждения, ведущие ремни и
шкивы. Капот - устройство защиты, и перед
запуском двигателя должен быть заперт в
нижнем положении. Открывается капот двумя
защелками (3-1D, 3-2D) против часовой стрелки
на 180 град. Поверните вверх и закрепите к
опоре капота (6H).
6F. ЗАДНЯЯ НАПРАВЛЯЮЩАЯ: Для направления
алмазного диска по линии реза.
6G. РУКОЯТКИ: Для маневрирования резчиком. Не
использовать для подъема резчика. (как 1B)
6H. ОПОРА КАПОТА: Замок для закрепления капота
в нерабочем положении. Перед запуском
двигателя опустите и закрепите капот.
6I. ГОРЛОВИНА РАДИАТОРА: Для заливки
хладагента в радиатор Предупреждение:
Избегайте травмы! При открытии крышки
радиатора внутреннее давление может вызвать
взрыв. Выключите мотор и позвольте ему остыть.
Не открывайте крышку, пока радиатор и
двигатель недостаточно холодны для касания
рукой. Отверните крышку медленно и немного,
чтобы сбросить давление. После этого снимайте
крышку. Если крышка повреждена, замените ее.
6J. БАЙПАСНЫЙ КЛАПАН ТРАНСМИССИИ
(Только Переднеповоротная Модель):
Открывание позволяет толкать резчик вручную.
Открыть - против часовой стрелки. Закрыть - по
часовой стрелке.
6К. НАСОС ГИДРОПЕРЕДАЧИ.
6L. ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА:
6M. РЕМЕНЬ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА /
ВОДЯНОЙ ПОМПЫ: Самонатяжной.
РИСУНОК 7
7A. СТОЯНОЧНЫЙ ТОРМОЗ (Модели для Европы
или Заднеповоротные модели - Если есть):
Удерживает машину в припаркованном
положении на уклоне до 10 град. Расположен на
заднем колесе с левой стороны машины (рис 7).
Действие:
1) Остановите машину, выключите мотор.
2) применение: встаньте позади машины,
нажмите рычаг (7A) вперед (К переду машины).
3) расцепление: встаньте позади машины,
оттяните рычаг (7A) назад.
ВНИМАНИЕ: Расцепите стояночный тормоз
РЫЧАГОМ (7A) перед сцеплением
скорости РУКОЯТКОЙ (7B), иначе
машина может быть повреждена.
