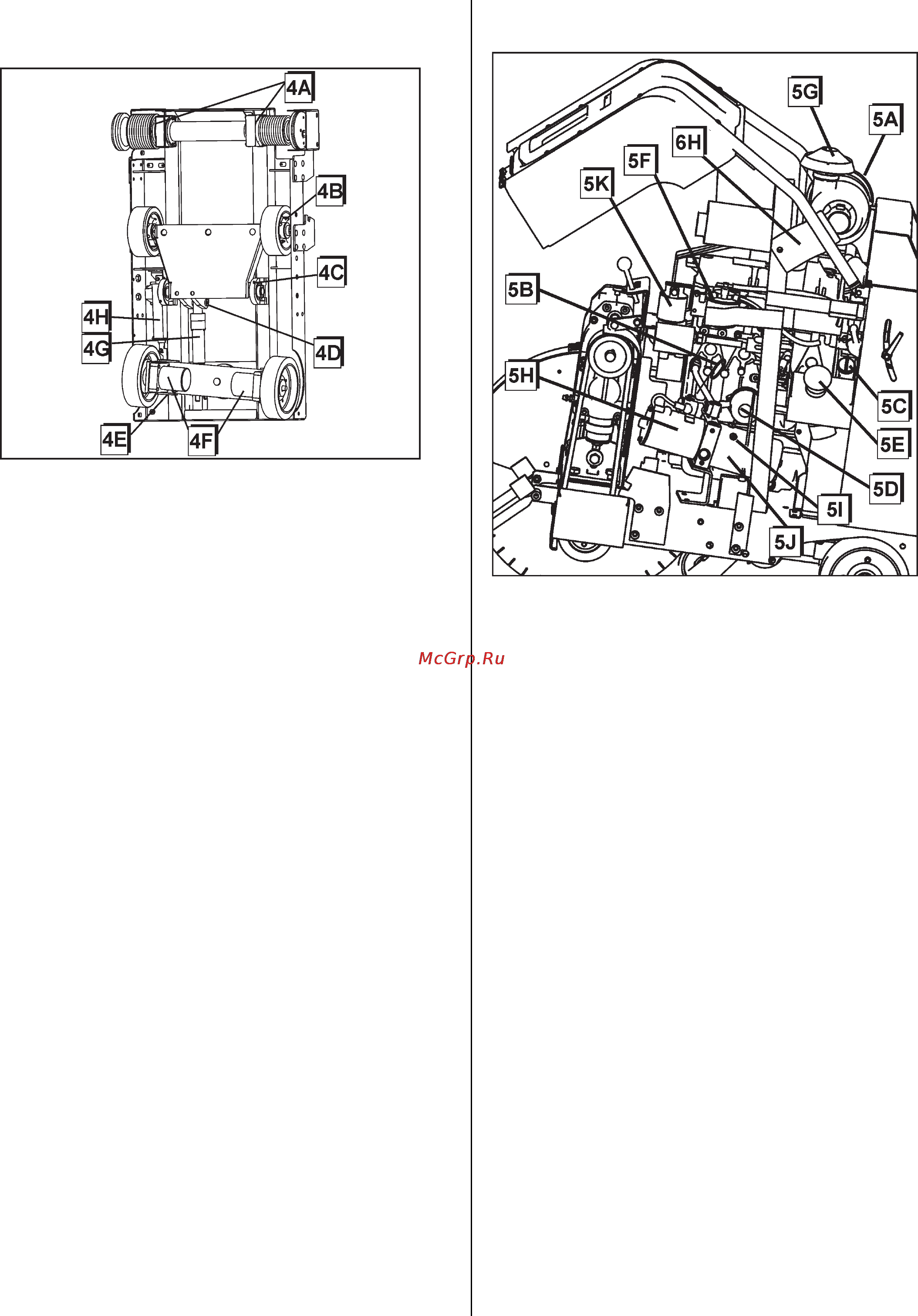

РИСУНОК 4
4A. УПЛОТНЕНИЯ ПОДШИПНИКОВ ВАЛА ДИСКА
4B. ПОДШИПНИКИ ПЕРЕДНИХ КОЛЕС
4C. ШАРНИРНЫЕ ОПОРЫ ПЕРЕДНЕЙ ОСИ
4D. ШАРНИРНЫЙ ПАЛЕЦ ГИДРОЦИЛИНДРА
4E. ЗАДНЯЯ ОСЬ
4F. ГИДРОДВИГАТЕЛИ КОЛЕС
4G. ЦИЛИНДР ПОДНЯТИЯ И ОПУСКАНИЯ
4H. ЛИНЕЙНЫЙ МЕХАНИЗМ
РИСУНОК 5
5A. ВОЗДУШНЫЙ ФИЛЬТР: Включает
A) корпус
B) Крышку
c) Первичный Внешний Элемент: Чистите или
заменяйте, когда индикатор загрязнения(1N)
становится красным.
d) Внутренний Элемент Безопасности: НЕ
ЧИСТИТЕ этот элемент. Заменяйте ежегодно
или при повреждении.
5B. ЩУП УРОВНЯ МОТОРНОГО МАСЛА: Для
проверки уровня моторного масла. Подробности
смотрите в руководстве по работе с двигателем.
5C. ГОРЛОВИНА ЗАЛИВКИ МОТОРНОГО МАСЛА:
Для заполнения картера маслом. Используйте
SAE 15W40 классов CF, CF-4, CG-4 или CL-4 по
API. Подробности смотрите в руководстве по
работе с двигателем.
5D. ФИЛЬТР МОТОРНОГО МАСЛА: Смотрите
руководство по работе с двигателем.
5E. ГОРЛОВИНА ТОПЛИВНОГО БАКА: Для
заполнения топливного бака.
5F. ТОПЛИВНЫЙ ФИЛЬТР:
5G. КОЛПАК ВОЗДУШНОГО ФИЛЬТРА
5H. ВСАСЫВАЮЩИЙ НАСОС ПОСТОЯННЫЙ
ТОКА: Поднимает и опускает диск.
5I. ГОРЛОВИНА БАЧКА ГИДРАВЛИЧЕСКОЙ
ЖИДКОСТИ:
5J. РЕЗЕРВУАР ГИДРАВЛИЧЕСКОГО МАСЛА:
емкость1.42 л.
5 К. ФИЛЬТР ГИДРОСИСТЕМЫ:.
