2L. НАКЛАДКА КОЖУХА ДИСКА: Для удержания
кожуха на своем месте. Чтобы снять кожух,
тросиком (2К) поверните внутреннюю НАКЛАДКУ
КОЖУХА в открытое положение, и затем
поднимите кожух диска и снимите его машины.
2M. ЗАДНИЙ БОЛТ: Удерживает кожух диска (кроме
36” и 900mm). Удаляется перед снятием кожуха.
Не забудьте установить болт перед запуском
машины.

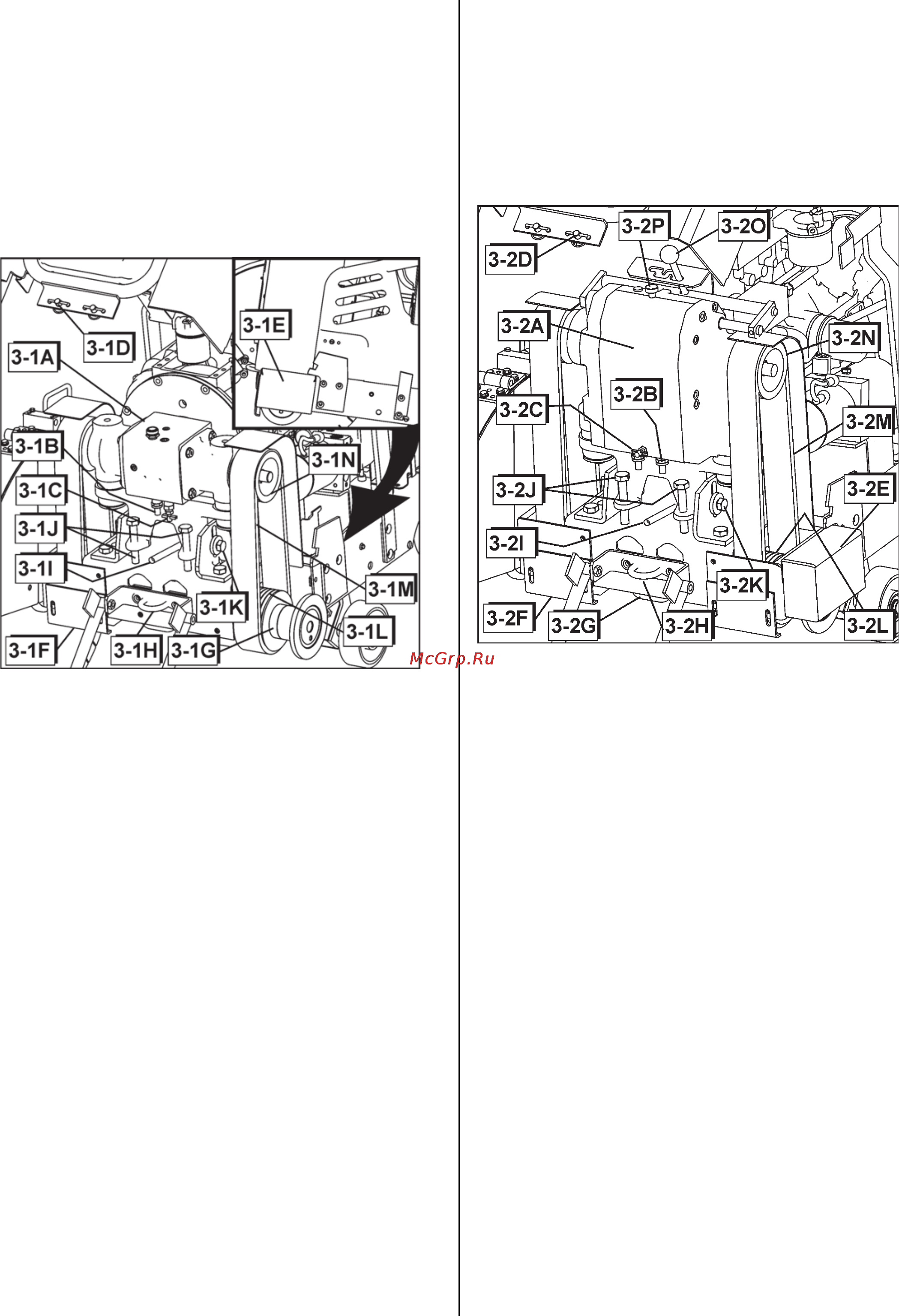

РИСУНОК 3-1
3-1A. КОРОБКА ПЕРЕДАЧ: Одна передача
3-2A. КОРОБКА ПЕРЕДАЧ: Три передачи
3B. ВОДЯНОЙ СОЕДИНИТЕЛЬ: Сюда подается вода
для охлаждения коробки передач, после чего та
уходит к кожуху диска.
3C. КЛАПАН СЛИВА ВОДЫ: Поверните и нажмите
вверх для слива воды из коробки передач.
Сливайте ежедневно, чтобы предотвратить
коррозию и замораживание.
3D. ЗАДВИЖКА КРЫШКИ: Две задвижки,
расположенные на передней раме машины
крепят моторную крышку (6E) в нижнем
положении. Для снятия крышки поверните
задвижки на 180 град против часовой стрелки. В
европейских моделях задвижки имеют шлицы
под отвертку.
3E. КОЖУХ ФЛАНЦА: Предохраняет от контакта с
фланцем при работе. Содержите на месте!
3F. ЭКРАН РЕМНЯ: Содержите на месте.
3G. ТРУБА ВАЛА ДИСКА: Деталь неразборная,
содержит вал диска, подшипники и уплотнения
вала.
3H. КРЮК: Для закрепления и транспортировки
резчика транспортным средством. Не
использовать для подъема резчика.
3I. ДРЕНАЖНЫЙ КЛАПАН: для слива моторного
масла без использования инструментов.
3J. БОЛТЫ НАТЯЖЕНИЯ РЕМНЯ:
3K. ГОРИЗОНТАЛЬНЫЕ ЗАЖИМНЫЕ БОЛТЫ:
3L. ШКИВ ВАЛА ДИСКА:
3M. Клиновые ремни: 3-ручьевые ремни - 4 шт
3N. ШКИВ КОРОБКИ ПЕРЕДАЧ:
РИСУНОК 3-2
3-2O. РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ:
Изменяет скорости выходного вала коробки (3-
2A). Доступны три скорости и две нейтральных
позиции. Положения рычага (1, 2, и 3) –
закодированы цветом для согласования со
скоростью вала диска. Работа рычага
переключения передач коробки передач:
1) Поверните ключ запуска двигателя в
положение «OFF». Выключайте двигатель перед
переключением передач!
2) Убедитесь, что размер шкива, фланцев и
скорость вала диска правильны для размера
установленного диска.
ПРЕДУПРЕЖДЕНИЕ: Если угловая скорость диска
(об/мин) превышает предельную скорость,
указанную НА ДИСКЕ (2E), может произойти
несчастный случай с оператором или людьми
в рабочей зоне.
3) Поверните фиксатора передач (3-2P) и
поверните для его фиксации в этом положении.
4) Передвиньте рычаг переключения передач (3-
2О) в желаемое положение. Облегчить движение
может легкое покачивание выходного вала или
вала диска.
5) Поверните и опустите фиксатора передач (3-
2P) обратно в положение «блокировано».
3-2P. ФИКСАТОР ПЕРЕДАЧ: блокиратор рычага
переключения передач (3-2О).
