1W. ИНДИКАТОР ДАВЛЕНИЯ МАСЛА: Зажигается,
когда падает давление масла в двигателе и
когда ключ в положении «двигатель ВЫКЛ».
1X. БОЛТ ВОЗДУХОВОДА: Находится на
водоотделителе. Используется для удаления
воздуха из топливопроводов. Подробности
смотрите в руководство по работе двигателя
Yanmar.
1Y. РАСШИРИТЕЛЬНЫЙ БАЧОК ОХЛАДИТЕЛЯ:
Принимает охладитель из радиатора при нагреве
двигателя. При остывшем двигателе должен
быть наполнен не менее, чем на ¼.
1Z. ПЕКЛЮЧАТЕЛЬ ТАХОМЕТРА: Переключает
режимы показаний частоты вращения двигателя
(RPM, n/min), или вала диска (RPM, n/min).
Переведите в верхнее положение для
наблюдения за частотой вращения двигателя
или в нижнее положение, чтобы узнать скорость
вала диска. Стандартное оборудование для
машин с трехступенчатыми коробками передач и
опционально для всех других.
ПРЕДУПРЕЖДЕНИЕ: Следите за положением
переключателя ТАХОМЕТРА (1Z)!
Тахометр может указывать частоту
вращения вала или двигателя. Если
угловая скорость диска (об/мин)
превышает предельную скорость
(об/мин), указанную НА ДИСКЕ, с
оператором или людьми в зоне работ
может произойти серьезная травма.
1AA. ЗАДНЯЯ КРЫШКА: Снимать только для
обслуживания машины. Для снятия поверните
защелки (1EE) на 270 град против часовой
стрелки. Верните на место перед запуском
двигателя. Эта крышка не для защиты, а для
управления воздушным потоком для улучшения
рабочих характеристик двигателя.
1BB. ПОЛОЖЕНИЕ ОСТАНОВКИ: При установке
Контроллера скорости (1O) в это положение
резчик остановится. Двигатель запускается
только в этом положении контроллера (1O).
1CC. РУЧНОЙ РЕГУЛЯТОР ПОЛОЖЕНИЯ ВАЛА:
(Только для переднеповоротной модели)
Поворачивая болт, можно отрегулировать
положение вала заднего привода. Вращение
болта по часовой стрелке направляет ход
резчика правее. Против часовой стрелки -
направляет ход резчика левее.
1DD. ЭЛЕМЕНТ ВОЗДУШНОГО ФИЛЬТРА
РАДИАТОРА Чистите фильтр каждые 50 часов
или по необходимости.
1EE. ЗАЩЕЛКА: для закрепления задней крышки
(1AA). Подобные задвижки использованы, чтобы
закрепить боковые крышки (4 задвижки на
сторону), Для снятия боковых крышек
используйте отвертку, чтобы повернуть задвижки
на 270 град.

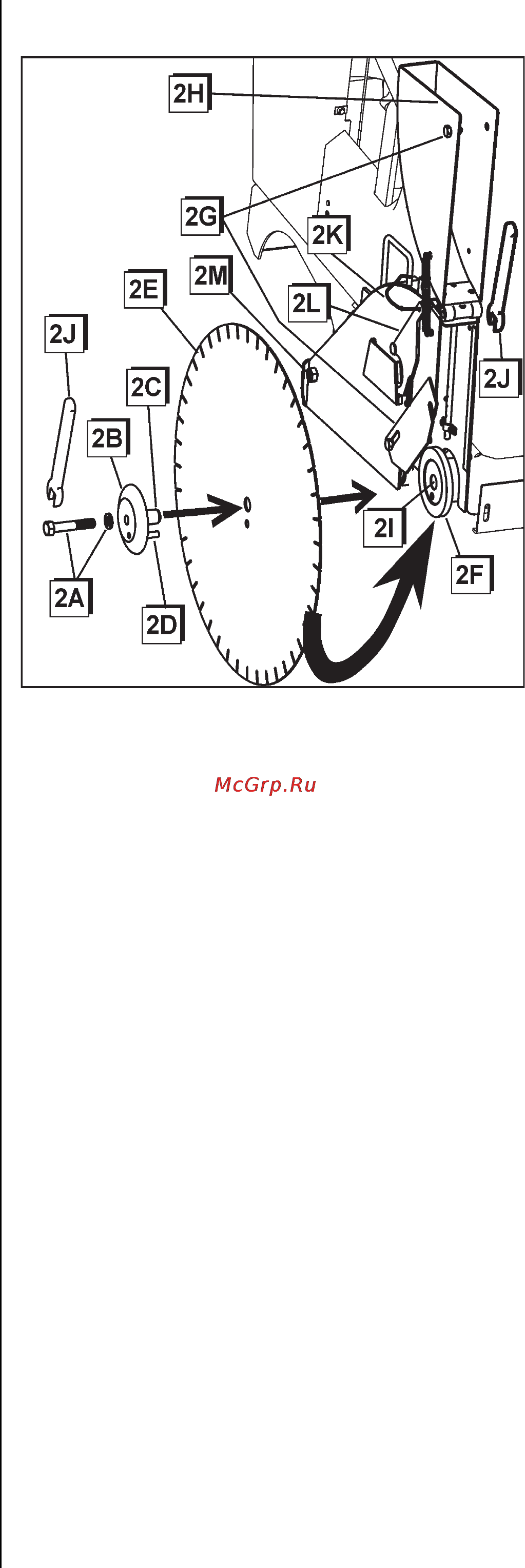

РИСУНОК 2
2A. БОЛТ ВАЛА ДИСКА: Используется для
закрепления диска между фланцами. Правая
сторона вала резчика имеет левую резьбу. Левая
сторона вала имеет правую резьбу.
2B. ВНЕШНИЙ ФЛАНЕЦ: Для удержания алмазного
диска.
2C. ВТУЛКА ФЛАНЦА: Для центровки алмазного
диска.
2D. ФИКСАТОР: Для воспрепятствования
проворачиванию алмазного диска в процессе
работы.
2E. АЛМАЗНЫЙ ДИСК: Режущий инструмент для
бетона и асфальта.
2F. ВНУТРЕННИЙ ФЛАНЕЦ: Для удержания
алмазного диска.
2G. КРЕПЕЖ КОЖУХА ДИСКА: Для скрепления
передней и основной частей кожуха.
2H. ФРОНТ КОЖУХА: передняя часть кожуха диска.
2I. ВАЛ ДИСКА: Передает движение от двигателя к
диску через фланцы.
2J. КЛЮЧ КРЕПЛЕНИЯ ДИСКА: Для отвинчивания
болта вала диска (2A). Для кожуха 900mm (36”)
КЛЮЧ используется, чтобы повернуть НАКЛАДКУ
кожуха диска (2L) в положение, когда можно
удалить кожух.
2 К. ТРОСИК: Для поднятия внутренней накладки
кожуха при его разъеме (доступен не везде).
