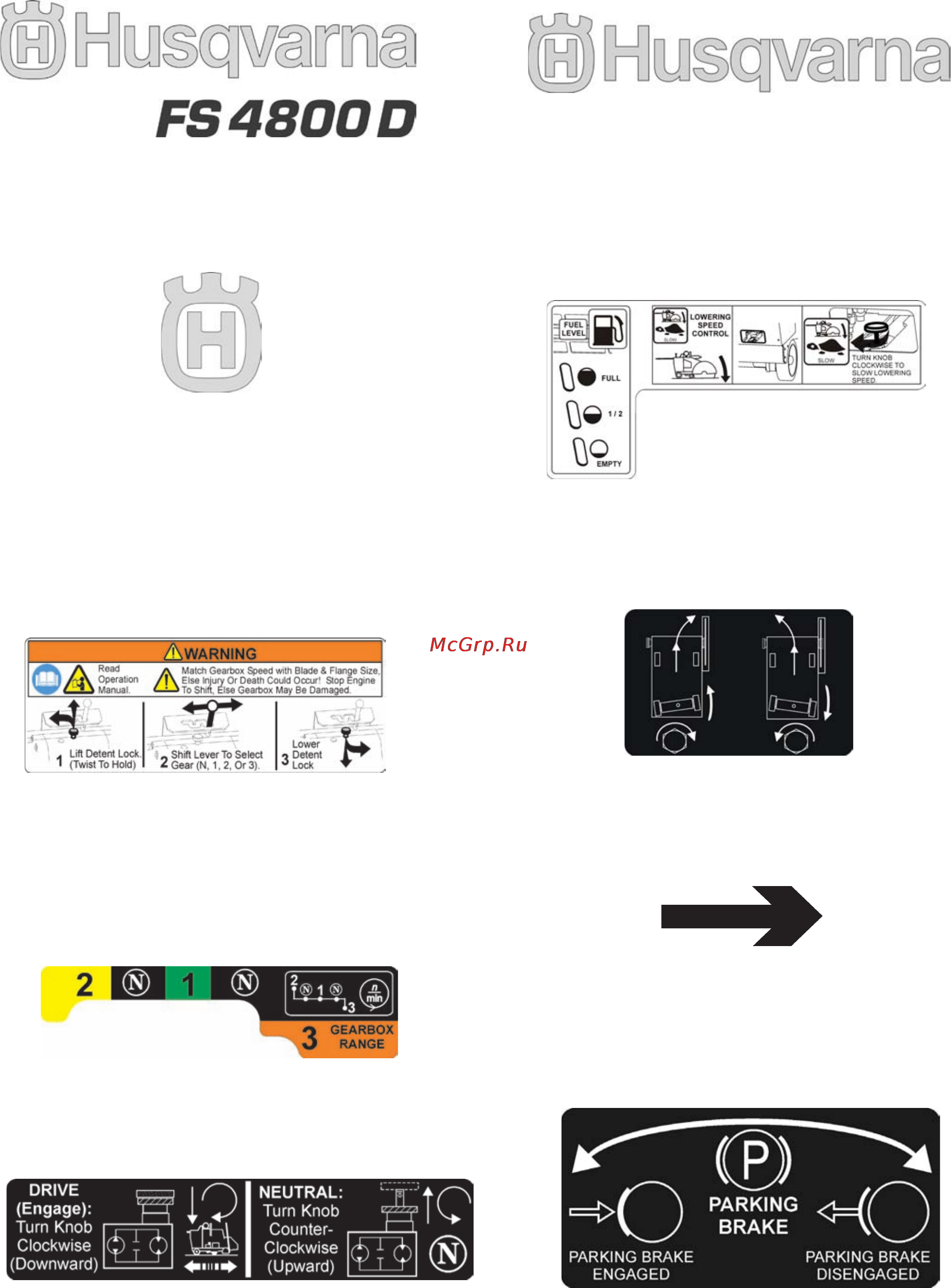

Husqvarna FS480D 9651522-56 [41/44] Бирки и их местонахождение
![Husqvarna FS480D 9651522-56 [41/44] Бирки и их местонахождение](/views2/1021805/page41/bg29.png)
DECAL, 3” HSQ CROWN
FRONT OF HOOD
542 19 07-35
DECAL, HUSQVARNA, 9.5” LG
REAR OF COWL
542 19 07-33
3 Speed Gearbox Models Only
542 19 06-06
БИРКИ и ИХ МЕСТОНАХОЖДЕНИЕ
СТОЯНОЧНЫЙ ТОРМОЗ
ЛЕВАЯ СТОРОНА КАПОТА, ОКОЛО РУЧКИ
СТОЯНОЧНОГО ТОРМОЗА
ПЕРЕВОДНАЯ КАРТИНКА, HUSQVARNA FS4800D
БОКОВИНЫ КАПОТА
НАПРАВЛЕНИЕ ВРАЩЕНИЯ ДИСКА
ВЕРХ КОЖУХА ДИСКА
РУЧНОЕ РЕГУЛИРОВАНИЕ ВАЛА
ЗАДНЯЯ ЧАСТЬ КАПОТА
СКОРОСТЬ ОПУСКАНИЯ / УРОВЕНЬ ТОПЛИВА
ЗАДНЯЯ ЧАСТЬ КАПОТА
РАБОТА КОРОБКИ ПЕРЕДАЧ
ФРОНТ МОТОРНОЙ КРЫШКИ ОКОЛО КОРОБКИ
ПЕРЕДАЧ
ДИАПАЗОН КОРОБКИ ПЕРЕДАЧ
НА КРОНШТЕЙНЕ ЗМЕЙКИ КОРОБКИ ПЕРЕДАЧ,
ТРАНСМИССИОННЫЙ БАЙПАСНЫЙ КЛАПАН
НА РАМЕ СПРАВА ОКОЛО КЛАПАНА
