Husqvarna FS480D 9651522-56 [42/44] Бирки и их местонахождение
![Husqvarna FS480D 9651522-56 [42/44] Бирки и их местонахождение](/views2/1021805/page42/bg2a.png)
542 20 64-77
542 19 06-18 (CM for CE)
542 19 06-19 CE version
542 17 62-23* (4X)
БИРКА ДИЗЕЛЬНОГО ТОПЛИВА
СЛЕВА НА ВЕРШИНЕ КАПОТА

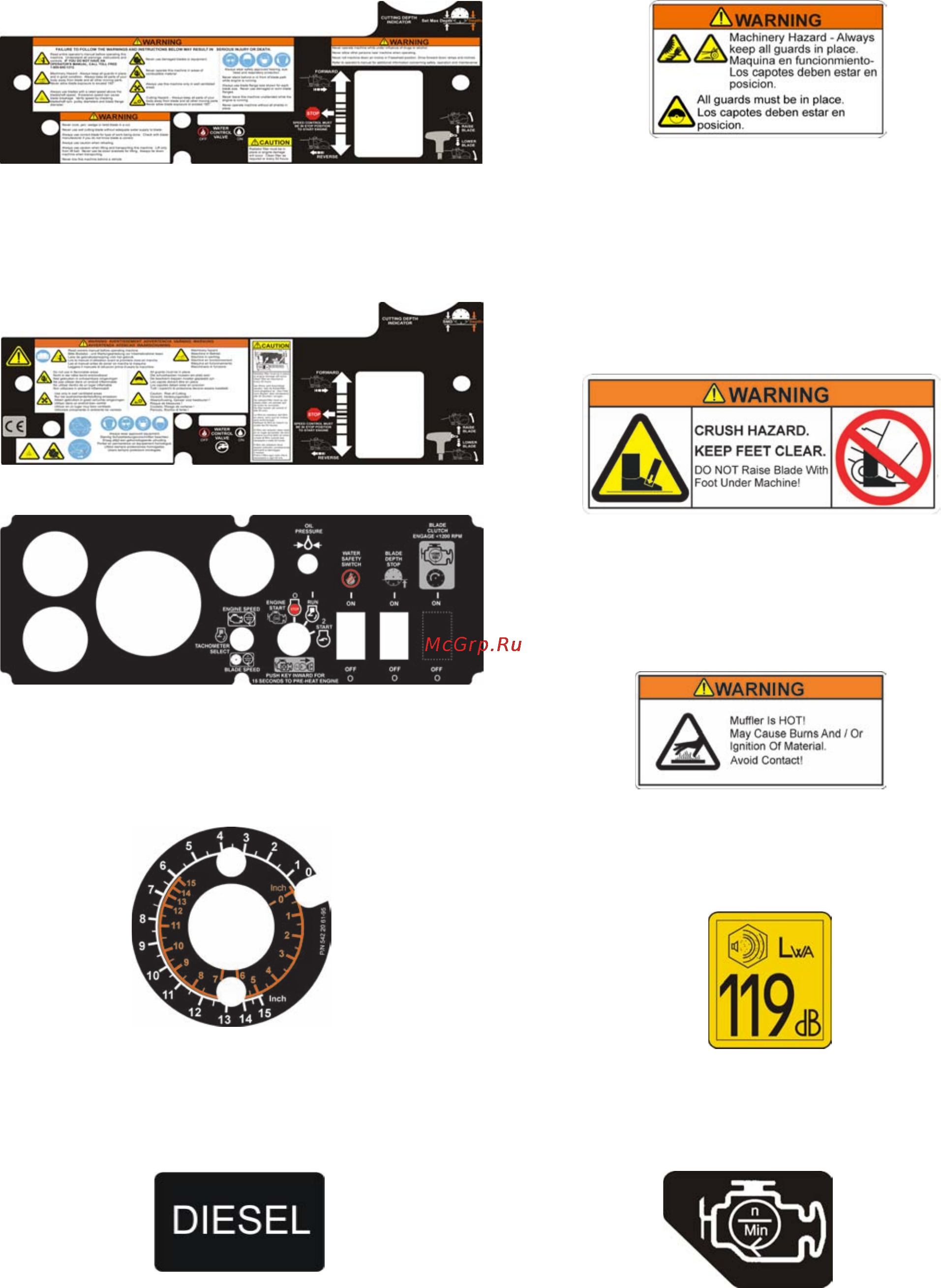

БИРКИ и ИХ МЕСТОНАХОЖДЕНИЕ
РАБОЧАЯ ИНСТРУКЦИЯ
ВЕРШИНА КАПОТА
РАБОЧАЯ ИНСТРУКЦИЯ
ПРИБОРНАЯ ПАНЕЛЬ
ГЛУБИНОМЕР
ПРЕДУПРЕЖДЕНИЕ: УСТАНОВИТЕ КОЖУХИ НА
МЕСТА
1) Вершина Рамы в Задней части машины.
2) Обе Стороны двигателя у Подъемной серьги
3) Верх передка Рамы Машины - Ниже Коробки
передач.
ОПАСНОСТЬ СДАВЛИВАНИЯ
С ОБЕИХ СТОРОН КАПОТА,
ЗАДНЕПОВОРОТНОЙ МОДЕЛИ
ГОРЯЧИЙ ГЛУШИТЕЛЬ,
Верхняя сторона Подъемной серьги, Около
Глушителя
УРОВЕНЬ ШУМА - СОВЕТ ЕВРОПЫ
ВЕРШИНА КОЖУХА ДИСКА
ДРОССЕЛЬ, ДИЗЕЛЬ
СЛЕВА ПРИБОРНОЙ ПАНЕЛИ
