![Husqvarna FS480D 9651522-56 [37/44] Diagram 6 ladder diagram fs4800 d diesel front pivot electrical](/img/pdf.png)
Husqvarna FS480D 9651522-56 [37/44] Diagram 6 ladder diagram fs4800 d diesel front pivot electrical
![Husqvarna FS480D 9651522-56 [37/44] Diagram 6 ladder diagram fs4800 d diesel front pivot electrical](/views2/1021805/page37/bg25.png)
Diagram 6: Ladder Diagram - FS4800 D Diesel - Front Pivot - Electrical

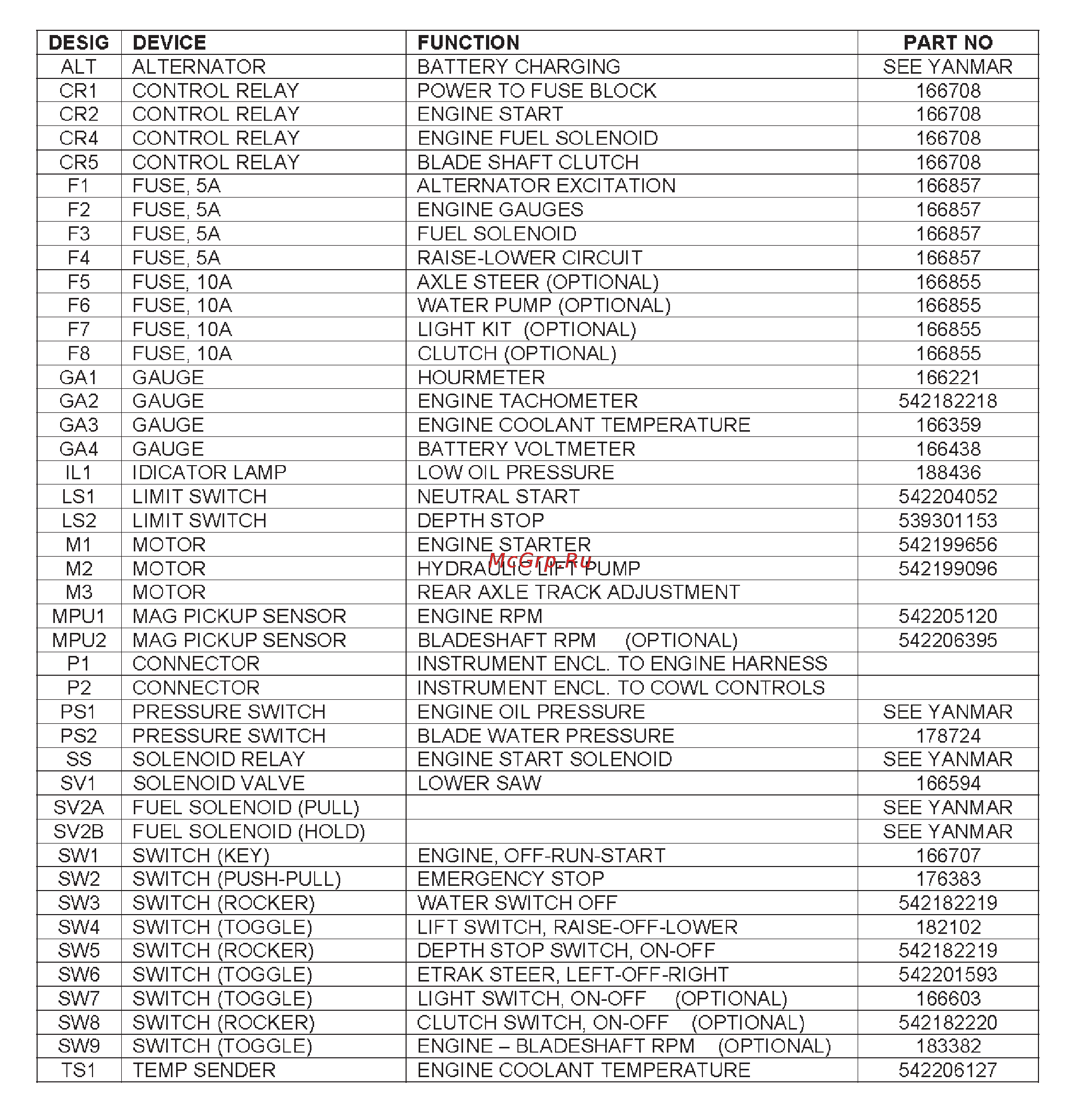

COMPONENT DESIGNATORS FOR FS4800
Содержание
- F s 4800d 1
- Руководство оператора 1
- Каждая машина перед отгрузкой с фабрики полностью проверена каждая машина снабжена копией этого руководства операторы этого оборудования должны ознакомиться с предупреждениями по безопасности не следование условиям предупреждений может привести к травме или смерти строго следуйте инструкциям чтобы гарантировать нормальную долгосрочную эксплуатацию и обслуживание 2
- Оглавление 2
- Описание страница 2
- Безопасность 3
- Невыполнение этих предупреждений и инструкций могут привести к смерти или серьезной травме 3
- Обязательно 3
- Предупреждение предупреждение 3
- Безопасность 4
- Невыполнение этих предупреждений и инструкций могут привести к смерти или серьезной травме 4
- Никогда 4
- Предупреждение предупреждение 4
- Значения символов 5
- Надлежащая вентиляция 8
- Общая информация 8
- Опасность для слуха 8
- Отработанный газ ядовит 8
- Предупреждение 8
- Этот резчик отправлен с фабрики без каталитического конвертера 8
- Использование этого изделия может привести к воздействию материалов известным штату калифорнии как канцерогенные и или способные вызывать врожденные дефекты или другой вред наследственности 9
- Предупреждение пыль 9
- En iso 11201 10
- Fs 4800 d 2 3 81 10
- Fs 4800 d 35 kw 119 94 10
- Lpa db 10
- Lwa db lwa db en 23744 10
- Время воздействия 10
- Мах 10
- Мах aeq 10
- Модель вибрация м 10
- Модель мощность давление 10
- Технические данные уровень шума emc и уровень шума hav 10
- Источник движения двигатель 11
- Модели стандарт и се 11
- Модель 11
- Спецификация fs 4800 d дизель 11
- Характеристики 11
- Fs 4800 оборудован 4 цилиндровым дизельным двигателем fs 4800 оборудован 4 цилиндровым дизельным двигателем yanmar 4tnv88 13
- Для изменения скорости движения по бетону асфальту 13
- Для получения полной гарантии очень важно по получении вами резчика dimas зарегистрировать ваш двигатель у yanmar после регистрации вашего двигателя вы убедитесь что сервисный центр вашего дилера yanmar будет лучше подготовлен ко всем вашим потребностям пожалуйста выделите несколько минут чтобы оформить регистрацию гарантии в онлайн www yanmar co jp бланк онлайн регистрации гарантии открывается во всплывающем окне браузера если вы установили фильтр всплывающих окон вы не сможете иметь доступа к регистрации гарантии чтобы увидеть бланк регистрации отключите фильтр всплывающих окон 13
- Замечание некоторые дисковые кожухи принимают более чем один размер диска 13
- Информация о двигателе 13
- Предупреждение не превышайте скорость вала диска указанную для каждого размера диска чрезмерная скорость вращения диска может привести к поломке диска и серьезным травмам 13
- Специальные инструкции 13
- Частота вращения двигателя размер диска 13
- Порядок планового обслуживания 14
- Технологическая карта подготовки к работе 14
- Рисунок 1 15
- Рисунок 5 18
- Рисунок 6 19
- Рисунок 7 19
- Движение машин 20
- Применение 20
- Предстартовые проверки 21
- Транспортировка со снятым диском 21
- Будьте предельно внимательны при подготовке машины к запуску уберите все инструменты с машины и области резания запрещается работа с машиной без установленных на свои места кожухов и ограждений 22
- Запуск резчик 22
- Установка диск 22
- Возможные проблемы при резке 24
- Настройка прямолинейности хода 24
- Останавливание резчик 24
- Колеса и втулки 25
- Техническое обслуживани 25
- Важные совет 26
- Гидросистем 26
- Натяжение клинового ремня 26
- Регулировка скорости вращения 26
- Запасные части 28
- Принадлежности 28
- Ремонты 28
- 350 mm 18 450 mm 26 600 mm 30 800 mm 36 900 mm 29
- Конфигурация под требуемый диск 29
- Односкоростная модель 29
- Таблица реконфигурации резчика по размеру диска 29
- 115mm flange 30
- 125mm flange 30
- 150mm flange 30
- 350 650mm 30
- 350 850mm 30
- 350 850mm 5 125mm flange 30
- 450 900mm 30
- 450 900mm 6 150mm flange 30
- Конфигурация под требуемый диск 30
- Таблица реконфигурации резчика по размеру диска 30
- Трехскоростная модель 30
- Diagram 1 wiring diagram fs4800 d diesel front pivot instr control box 31
- Diagram 2 wiring diagram fs4800 d diesel rear pivot instr control box 32
- Diagram 3 wiring diagram fs4800 d engine wiring 33
- Diagram 4 wiring diagram fs4800 d diesel front pivot cowl wiring 34
- Diagram 5 wiring diagram fs4800 d diesel rear pivot cowl wiring 35
- Diagram 6 ladder diagram fs4800 d diesel front pivot electrical 36
- Diagram 6 ladder diagram fs4800 d diesel front pivot electrical 37
- Diagram 7 ladder diagram fs4800 d diesel rear pivot electrical 38
- Diagram 7 ladder diagram fs4800 d diesel rear pivot electrical 39
- Diagram 8 hydraulic schematic fs4800 d 40
- Бирки и их местонахождение 41
- Бирки и их местонахождение 42
- Бирки и их местонахождение 43
- Бирки и их местонахождение 44
