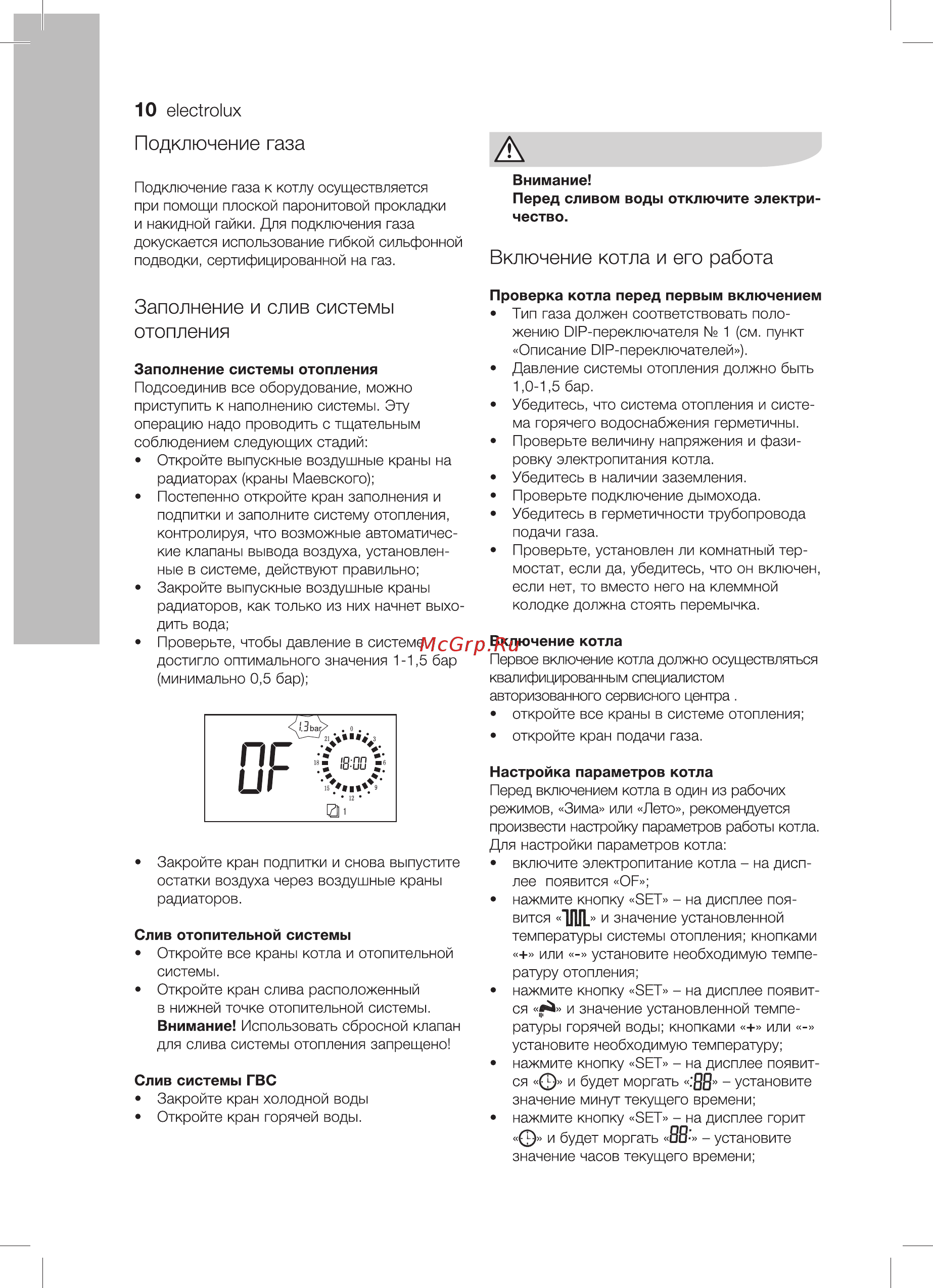

10 е1есФо1их Подключение газа Подключение газа к котлу осуществляется при помощи плоской паронитовой прокладки и накидной гайки Для подключения газа докускается использование гибкой сильфонной подводки сертифицированной на газ Заполнение и слив системы отопления Внимание Перед сливом воды отключите электри чество Включение котла и его работа Проверка котла перед первым включением Тип газа должен соответствовать поло жению DIP переключателя 1 см пункт Описание DIP переключателей Заполнение системы отопления Давление системы отопления должно быть Подсоединив все оборудование можно 1 0 1 5 бар Убедитесь что система отопления и систе приступить к наполнению системы Эту операцию надо проводить с тщательным соблюдением следующих стадий Откройте выпускные воздушные краны на радиаторах краны Маевского Постепенно откройте кран заполнения и подпитки и заполните систему отопления контролируя что возможные автоматичес кие клапаны вывода воздуха установлен ные в системе действуют правильно Закройте выпускные воздушные краны радиаторов как только из них начнет выхо ма горячего водоснабжения герметичны Проверьте величину напряжения и фазировку электропитания котла Убедитесь в наличии заземления Проверьте подключение дымохода Убедитесь в герметичности трубопровода подачи газа Проверьте установлен ли комнатный тер мостат если да убедитесь что он включен если нет то вместо него на клеммной колодке должна стоять перемычка дить вода Проверьте чтобы давление в системе достигло оптимального значения 1 1 5 бар минимально 0 5 бар Включение котла Первое включение котла должно осуществляться квалифицированным специалистом авторизованного сервисного центра откройте вое краны в системе отопления откройте кран подачи газа Настройка параметров котла Перед включением котла в один из рабочих режимов Зима или Лето рекомендуется произвести настройку параметров работы котла Для настройки параметров котла Закройте кран подпитки и снова выпустите остатки воздуха через воздушные краны радиаторов Слив отопительной системы Откройте все краны котла и отопительной системы Откройте кран слива расположенный включите электропитание котла на дисп лее появится ОР нажмите кнопку SET на дисплее поя вится ЦЩ и значение установленной температуры системы отопления кнопками или установите необходимую темпе ратуру отопления нажмите кнопку SET на дисплее появит в нижней точке отопительной системы ся и значение установленной темпе Внимание Использовать сбросной клапан ратуры горячей воды кнопками или установите необходимую температуру для слива системы отопления запрещено нажмите кнопку SET на дисплее появит Слив системы ГВС Закройте кран холодной воды Откройте кран горячей воды ся и будет моргать ВВ установите значение минут текущего времени нажмите кнопку SET на дисплее горит ф и будет моргать 88 установите значение часов текущего времени
