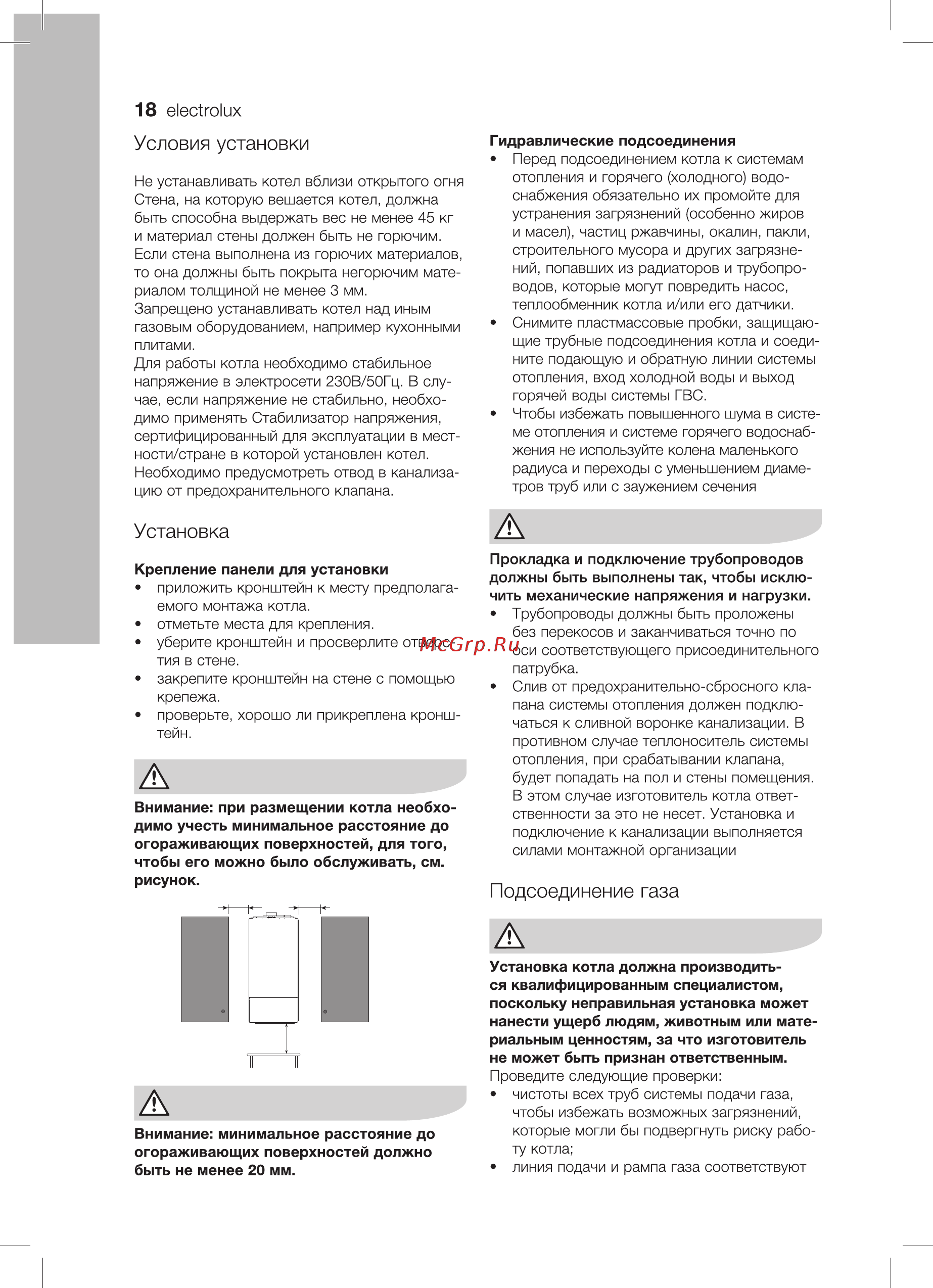

18 е1есФо1их Условия установки Гидравлические подсоединения Перед подсоединением котла к системам Не устанавливать котел вблизи открытого огня отопления и горячего холодного водо Стена на которую вешается котел должна снабжения обязательно их промойте для устранения загрязнений особенно жиров быть способна выдержать вес не менее 45 кг и материал стены должен быть не горючим Если стена выполнена из горючих материалов и масел частиц ржавчины окалин пакли то она должны быть покрыта негорючим мате ний попавших из радиаторов и трубопро водов которые могут повредить насос риалом толщиной не менее 3 мм Запрещено устанавливать котел над иным газовым оборудованием например кухонными строительного мусора и других загрязне теплообменник котла и или его датчики Снимите пластмассовые пробки защищаю плитами щие трубные подсоединения котла и соеди Для работы котла необходимо стабильное напряжение в электросети 230В 50Гц В слу ните подающую и обратную линии системы отопления вход холодной воды и выход чае если напряжение не стабильно необхо димо применять Стабилизатор напряжения сертифицированный для эксплуатации в местности стране в которой установлен котел Необходимо предусмотреть отвод в канализа цию от предохранительного клапана горячей воды системы ГВС Чтобы избежать повышенного шума в систе ме отопления и системе горячего водоснаб жения не используйте колена маленького радиуса и переходы с уменьшением диаме тров труб или с заужением сечения Установка Крепление панели для установки приложить кронштейн к месту предполага емого монтажа котла отметьте места для крепления уберите кронштейн и просверлите отверс тия в стене закрепите кронштейн на стене с помощью крепежа проверьте хорошо ли прикреплена кронш тейн Прокладка и подключение трубопроводов должны быть выполнены так чтобы исклю чить механические напряжения и нагрузки Трубопроводы должны быть проложены без перекосов и заканчиваться точно по оси соответствующего присоединительного патрубка Слив от предохранительно сбросного кла пана системы отопления должен подклю чаться к сливной воронке канализации В противном случае теплоноситель системы отопления при срабатывании клапана Внимание при размещении котла необхо димо учесть минимальное расстояние до огораживающих поверхностей для того чтобы его можно было обслуживать см рисунок будет попадать на пол и стены помещения В этом случае изготовитель котла ответ ственности за это не несет Установка и подключение к канализации выполняется силами монтажной организации Подсоединение газа Установка котла должна производить ся квалифицированным специалистом поскольку неправильная установка может нанести ущерб людям животным или мате риальным ценностям за что изготовитель не может быть признан ответственным Проведите следующие проверки чистоты всех труб системы подачи газа чтобы избежать возможных загрязнений Внимание минимальное расстояние до огораживающих поверхностей должно быть не менее 20 мм которые могли бы подвергнуть риску рабо ту котла линия подачи и рампа газа соответствуют
