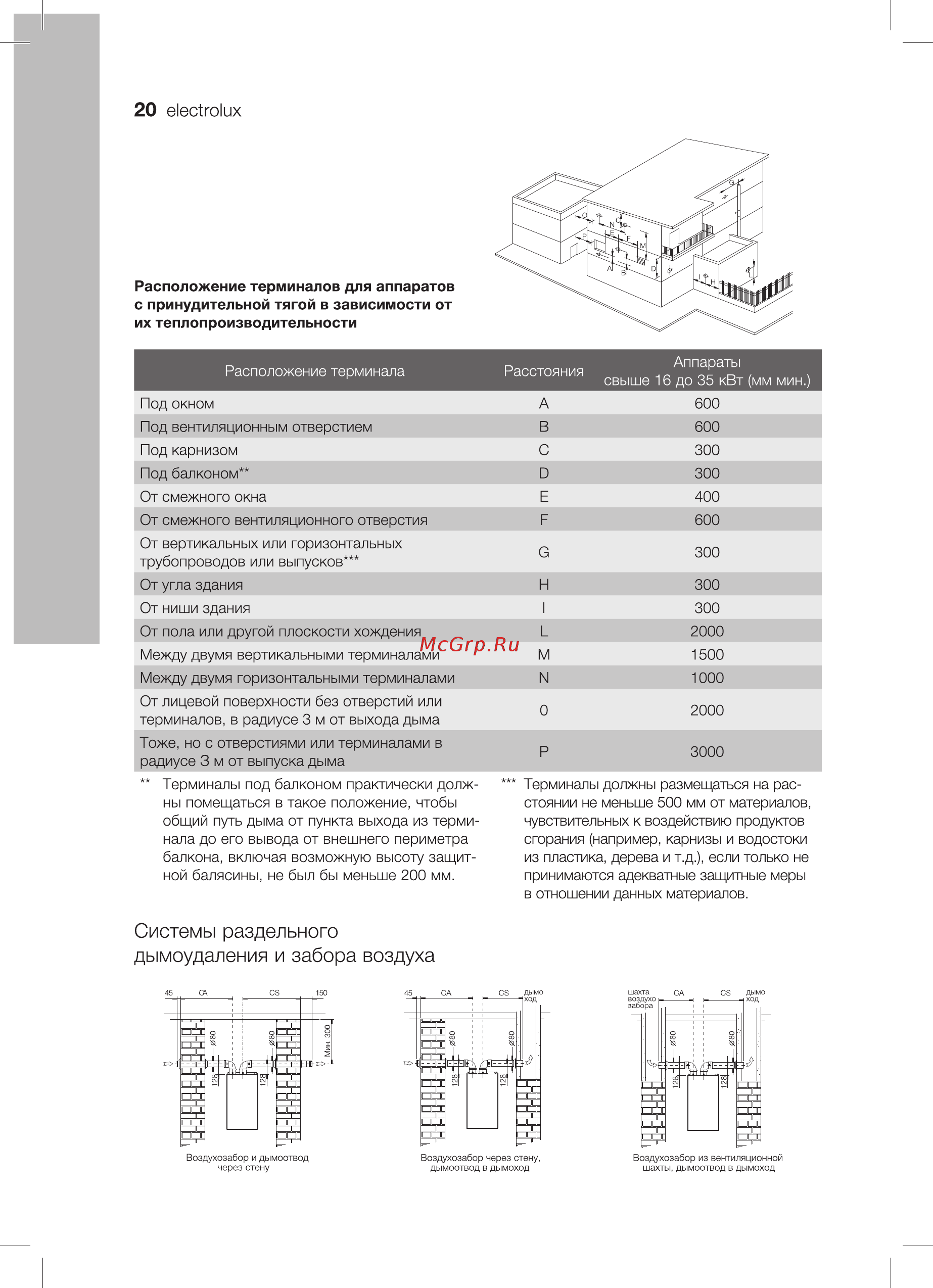

20 electrolux Расположение терминалов для аппаратов с принудительной тягой в зависимости от их теплопроизводительности Расположение терминала Расстояния Аппараты свыше 16 до 35 кВт мм мин Под окном А 600 Под вентиляционным отверстием В 600 Под карнизом С 300 Под балконом D 300 От смежного окна Е 400 От смежного вентиляционного отверстия F 600 G 300 От угла здания Н 300 От ниши здания 1 300 От пола или другой плоскости хождения L 2000 Между двумя вертикальными терминалами М 1500 Между двумя горизонтальными терминалами N 1000 0 2000 Р 3000 От вертикальных или горизонтальных трубопроводов или выпусков От лицевой поверхности без отверстий или терминалов в радиусе 3 м от выхода дыма Тоже но с отверстиями или терминалами в радиусе 3 м от выпуска дыма Терминалы под балконом практически долж ны помещаться в такое положение чтобы общий путь дыма от пункта выхода из терми Терминалы должны размещаться на рас стоянии не меньше 500 мм от материалов чувствительных к воздействию продуктов нала до его вывода от внешнего периметра сгорания например карнизы и водостоки балкона включая возможную высоту защит ной балясины не был бы меньше 200 мм из пластика дерева и т д если только не принимаются адекватнье защитные меры в отношении данных материалов Системы раздельного дымоудаления и забора воздуха Воздухозабор и дымоотвод через стену Воздухозабор кз вентиляциснюй шахты дымоотвод в дымоход
