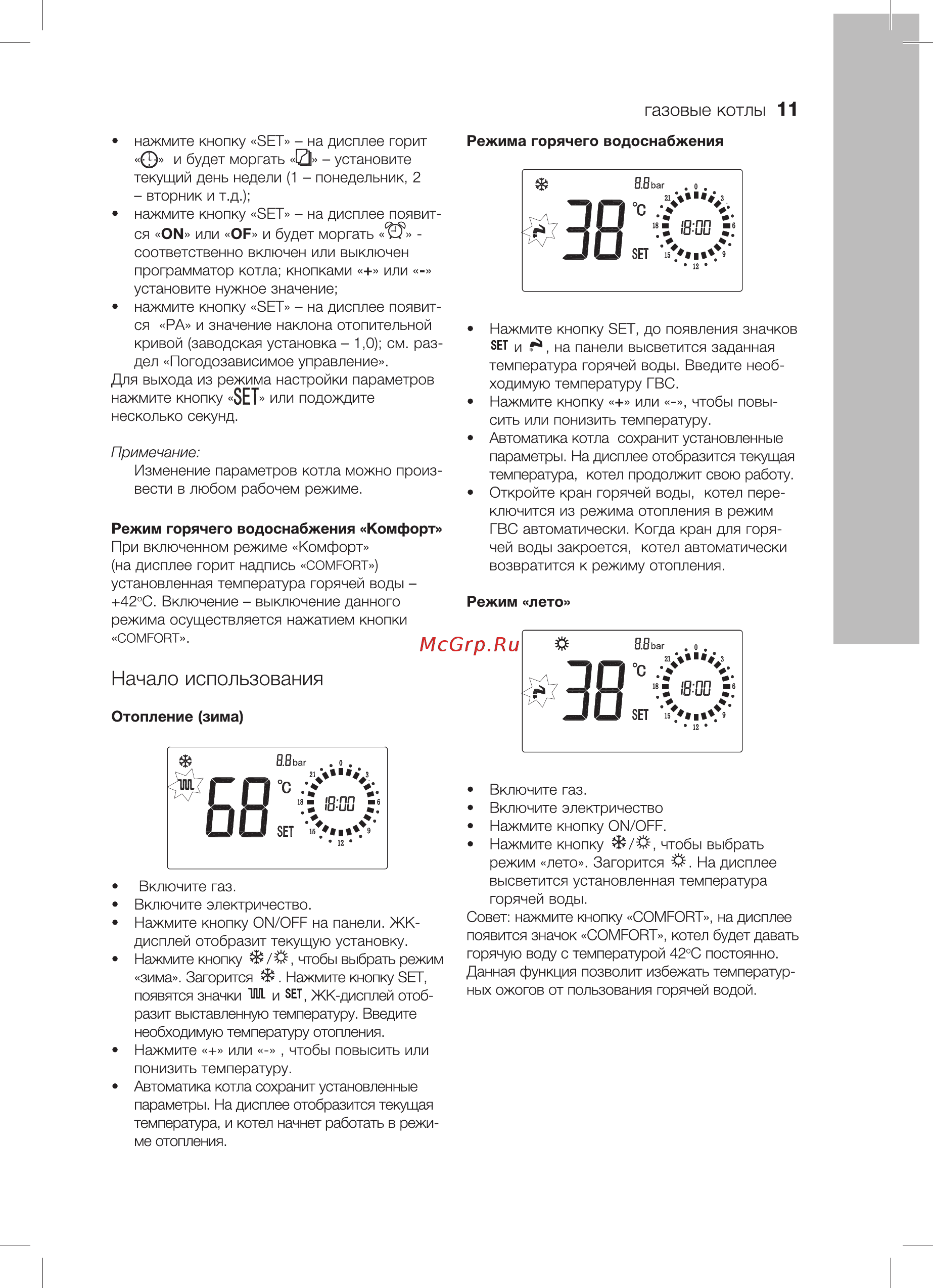

газовые котлы 11 нажмите кнопку SET на дисплее горит Режима горячего водоснабжения ф и будет моргать 0 установите текущий день недели 1 понедельник 2 вторник и т д нажмите кнопку SET на дисплее появит ся ON или OF и будет моргать 2 соответственно включен или выключен программатор котла кнопками или установите нужное значение нажмите кнопку SET на дисплее появит ся РА и значение наклона отопительной кривой заводская установка 1 0 см раз дел Погодозависимое управление Для выхода из режима настройки параметров нажмите кнопку SET или подождите несколько секунд Нажмите кнопку SET до появления значков SEI и на панели высветится заданная температура горячей воды Введите необ ходимую температуру ГВС Нажмите кнопку или чтобы повы сить или понизить температуру Автоматика котла сохранит установленные Примечание Изменение параметров котла можно произ вести в любом рабочем режиме параметры На дисплее отобразится текущая температура котел продолжит свою работу Откройте кран горячей воды котел пере Режим горячего водоснабжения Комфорт ключится из режима отопления в режим ГВС автоматически Когда кран для горя При включенном режиме Комфорт чей воды закроется котел автоматически на дисплее горит надпись COMFORT установленная температура горячей воды возвратится к режиму отопления 42 С Включение выключение данного режима осуществляется нажатием кнопки COMFORT Режим лето Начало использования Отопление зима Включите газ Включите электричество Нажмите кнопку ON OFF Нажмите кнопку Й чтобы выбрать режим лето Загорится Й На дисплее высветится установленная температура Включите газ Включите электричество Нажмите кнопку ON OFF на панели ЖКдисплей отобразит текущую установку Нажмите кнопку чтобы выбрать режим зима Загорится Нажмите кнопку SET появятся значки ШЛ и SET ЖК дисплей отоб разит выставленную температуру Введите необходимую температуру отопления Нажмите или чтобы повысить или понизить температуру Автоматика котла сохранит установленные параметры На дисплее отобразится текущая температура и котел начнет работать в режи ме отопления горячей воды Совет нажмите кнопку COMFORT на дисплее появится значок COMFORT котел будет давать горячую воду с температурой 42 С постоянно Данная функция позволит избежать температур ных ожогов от пользования горячей водой
