IT
9

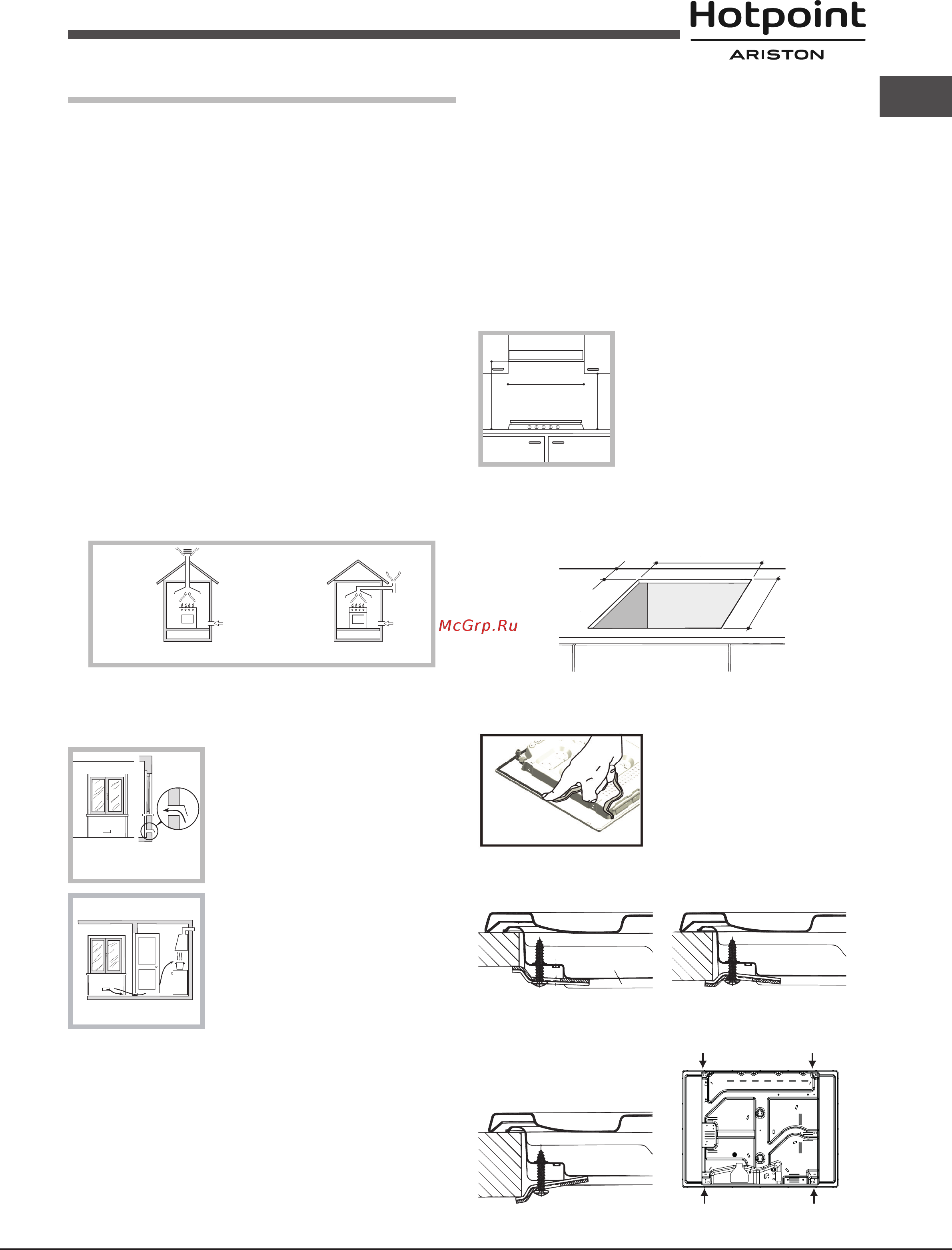

Installazione
! È importante conservare questo libretto per poterlo consultare in ogni
momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti
insieme all’apparecchio per informare il nuovo proprietario sul funzionamento
e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni
sull’installazione, sull’uso e sulla sicurezza.
Posizionamento
! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le
norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L’installazione va effettuata secondo queste istruzioni e da personale
professionalmente qualicato. Una errata installazione può causare danni a
persone, animali o cose.
! Questo apparecchio può essere installato e funzionare solo in locali
permanentemente ventilati secondo le prescrizioni delle Norme Nazionali in
vigore. Debbono essere osservati i seguenti requisiti:
• Il locale deve prevedere un sistema di scarico all’esterno dei fumi della
combustione, realizzato tramite una cappa o tramite un elettroventilatore
che entri automaticamente in funzione ogni volta che si accende
l’apparecchio.
In camino o in canna fumaria ramificata
(riservata agli apparecchi di cottura)
Direttamente
all’esterno
• Il locale deve prevedere un sistema che consenta l’afusso dell’aria
necessaria alla regolare combustione. La portata di aria necessaria alla
combustione non deve essere inferiore a 2 m
3
/h per kW di potenza
installata.
Il sistema può essere realizzato prelevando
direttamente l’aria dall’esterno dell’edificio
tramite un condotto di almeno 100 cm
2
di
sezione utile e tale che non possa essere
accidentalmente ostruito.
Ovvero, in maniera indiretta da locali adiacenti,
dotati di un condotto di ventilazione con
l’esterno come sopra descritto, e che non
siano parti comuni dell’immobile, o ambienti
con pericolo di incendio, o camere da letto.
• Un utilizzo intensivo e prolungato dell’apparecchio può necessitare di una
areazione supplementare, per esempio l’apertura di una nestra o una
areazione più efcace, aumentando la potenza di aspirazione meccanica
se già esistente.
• I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano verso il basso.
Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture
verso l’esterno così da permettere l’evacuazione dal basso delle eventuali
fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente
pieni, non debbono essere installati o depositati in locali o vani a livello
più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo
A
Esempi di aperture di
ventilazione
per l’aria comburente
Maggiorazione della fessura
fra porta e pavimento
Locale
adiacente
Locale
da ventilare
il bidone in utilizzo, collocato in modo da non essere soggetto all’azione
diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a
temperature superiori ai 50°C.
Incasso
Per una corretta installazione del piano di cottura vanno osservate le seguenti
precauzioni:
• I mobili situati a anco, la cui altezza superi quella del piano di lavoro,
debbono essere situati ad almeno 200 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti
istruzioni delle cappe stesse, comunque ad una distanza minima di 650
mm (vedi gura).
• Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di
420 mm (vedi gura).
Allorchè il piano di cottura venga installato sotto
un pensile, quest’ultimo dovrà mantenere una
distanza minima dal top pari a 700 mm.
• Il vano del mobile dovrà avere le dimensioni indicate nella gura.
Sono previsti dei ganci di ssaggio che consentono di ssare il piano
su top da 20 a 40 mm. di spessore. Per un buon ssaggio del piano è
consigliabile usare tutti i ganci a disposizione.
555 mm
55 mm
475 mm
Prima dell’installazione, togliere le griglie e i bruciatori del piano cottura e
capovolgerlo, facendo attenzione a non danneggiare le termocoppie e le
candele.
Applicare le guarnizioni in dotazione con
l’apparecchio sui bordi esterni del piano
cottura, per impedire il passaggio d’aria,
umidità ed acqua (vedi gura).
Per una corretta applicazione assicurarsi
che le superci da sigillare siano pulite,
asciutte ed esenti da grassi/oli.
Schema di ssaggio dei ganci
Posizione gancio per top H=20mm Posizione gancio per top H=30mm
Avanti
Posizione gancio per top H=40mm Dietro
600mm min.
420mm min.
650mm min.
