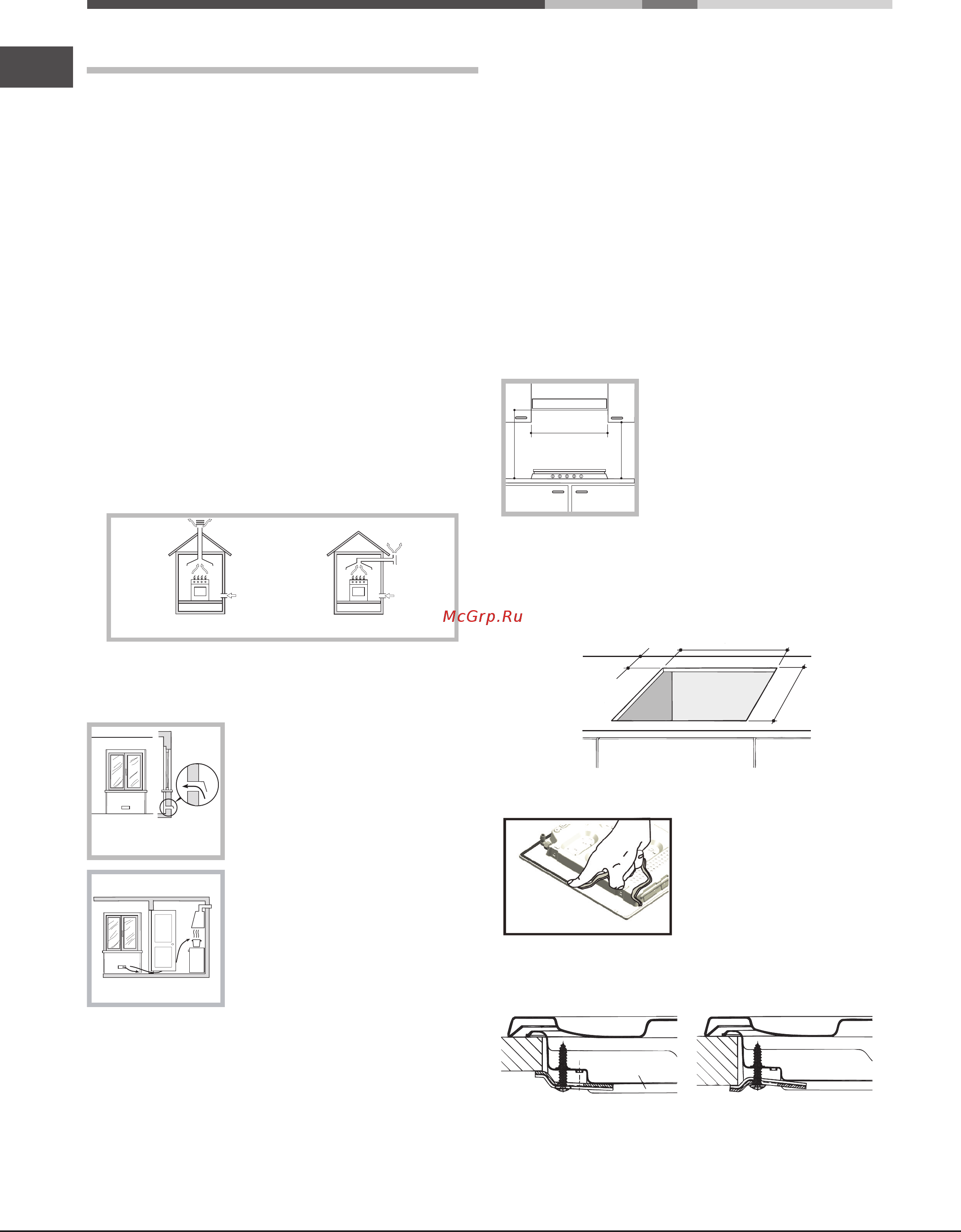

![Hotpoint-Ariston pkl 641 ix/ha [22/44] Встановлення](/views2/1219703/page22/bg16.png)
22
UA
Встановлення
! Перед початком експлуатації Вашої нової плити, будьласка, прочитайте
уважно цю інструкцію повикористанню. Вона містить важливу інформацію
збезпечної експлуатації, монтажу та догляду за плитою.
! Будь ласка, зберігайте цю інструкцію доступною дляподальших
консультацій в майбутньому. У разі передачіплити новим власникам,
необхідно також передати їм цюінструкцію.
Встановлення
! Тримайте пакувальні матеріали в недоступному длядітей місці. Це може
призвести до удушення (дивітьсяЗапобіжні заходи та поради).
! Прилад повинен бути встановлений кваліфікованимфахівцем відповідно
до інструкцій. Неправильнаустановка може завдати шкоди людям і
тваринам абоможе призвести до пошкодження майна.
! Ця плита може бути встановлена і використовуватися тільки в постійно
провітрюваних приміщеннях відповідно до чинних національних норм.
Вимоги, які повинні дотримуватися:
• Приміщення має бути обладнане системою витяжної вентиляції,
що вилучає будь-які продукти згоряння. Це може бути витяжка або
електричний вентилятор, який автоматично запускається кожного
разу, коли плиту увімкнено.
В димохід або відвід системи димоходів
(тільки для кухонних приладів)
Безпосередньо
назовні
• В приміщенні також повинна бути забезпечена правильна циркуляція
повітря, при цьому продукти горіння повинні вилучатися своє часно.
Швидкість потоку повітря повинна бути не менше 2м3/год за кВт
встановленої потужності.
Система циркуляції повітря може
отримувати повітря безпосередньо з
навколишнього середовища за допомогою
труб з внутрішнім перерізом не менше
100см
2
; отвори не повинні бути уразливі до
будь-якого блокування.
Система може також забезпечити
необхідний повітрообмін для не місце
вого згоряння, у випадку коли забруднене
повітря надходить з сусідніх кімнат, які
мають витяжні труби з циркуляцією повітря,
як описано вище. Однак, ці кімнати не
повинні бути комунальними,спальними
або кімнатами, які можуть представляти
небезпеку пожежі.
• Пiд чаc інтенсивного і тривалого використання пристрою може
знадобитися додаткова вентиляція, (для підвищення механічної
потужності всмоктування, якщо він вже існує) наприклад відкриття
вікнa або більш ефективнa вентиляція.
• Зріджений газ осідає на підлогу, так як він важчий за повітря. Таким
чином, приміщення, де знаходяться балони зі зрідженим газом,
повинні бути обладнані вентиляційними отворами, щоб вилучити
A
Приклади вентиляційних
отворів для відводу повітря з
продуктами горіння.
Збільшений вентиляційний
отвір між вікном і підлогою
Сусіднє
приміщення
Приміщення, що
має вентилюватися
газ у разі витоку. Внаслідок цього балони, які містять зріджений
газ, частково чи повністю заповнені, не повинні бути встановлені
або зберігатися у приміщеннях або сховищах, які знаходяться
нижче рівня землі (підвали тощо). Балон, який використовується і
зберігається в кімнаті доцільно розташовувати у місці, де він не буде
під впливом тепла від зовнішніх джерел (духовки,каміни, печі і т.д.),
які можуть підвищити температуру балону вище 50°С.
Встановлення плити
Наступні запобіжнізаходи, які необхідно дотримуватися при
встановленніплити:
• Кухонні шафи, прилеглі до плити і над нею повиннібути розташовані
на відстані не менше 200 мм від краюплити.
• Витяжки повинні бути встановлені відповідно до їхінструкцій з
експлуатації та установки і на відстані неменше 650 мм від плити
(дивітьсямалюнок).
• Розташування настінних шаф поруч з витяжкою маєбути на висоті не
менше 420 мм від поверхні (дивітьсямалюнок).
Якщо плита встановлюєтьсяпід шафою,
тоді відстань міжшафою і плитою має
бутимінімум 700 мм.
• Місце для встановлення плити повинно відповідатирозмірам, які
вказані на малюнку.
Кріплення для плити, які надаються в комплектідозволяють Вам
закріпити плиту до стільниці, яка маєтовщину від 20 до 40 мм. Для
забезпечення надійноїфіксації плити до стільниці, ми
рекомендуємо Вамвикористовувати всі кріплення.
555 mm
55 mm
475 mm
Перед встановленням зніміть решітки і пальники з варильної поверхні і
перегорніть її, стежачи, щоб не ушкодити термопари і свічки.
Встановіть прокладки (з комплекту
постачання до приладу) на зовнішні
краї варильної поверхні, щоб
унеможливити надходження повітря,
вологості і води (див. малюнок).
Для правильного встановлення
переконайтеся в тому, що поверхні,
що підлягають герметичному закупорюванню, є сухими і знежиреними.
Діаграма фіксації кріплень
Розташування кріплення до Розташування кріплення до
стільниці H=20mm стільниці H=30mm
600mm min.
420mm min.
650mm min.
