Hotpoint-Ariston pkl 641 ix/ha [23/44] Підключення газу

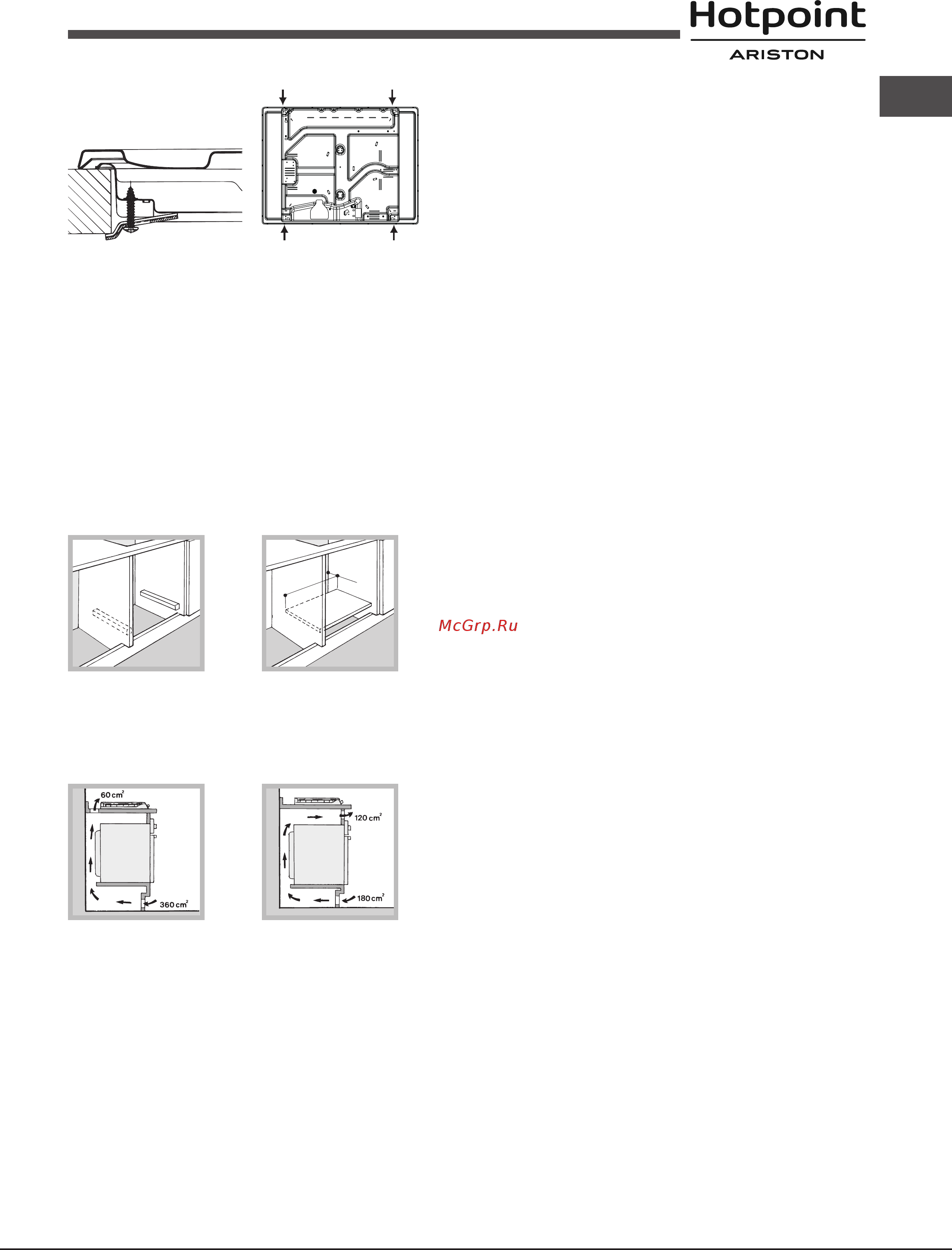

![Hotpoint-Ariston pkl 641 ix/ha [23/44] Підключення газу](/views2/1219703/page23/bg17.png)
UA
23
Спереду
Положення гачків для Ззаду
поверхні H = 40 мм
! Використовуйте гачки з “комплекту аксесуарів”
• Якщо поверхня не встановлюється над вбудованою духовкою, для
ізоляції необхідно використовувати дерев’яну панель. Така панель
має розміщуватися на відстані не менше 20 мм від нижньої частини
варильної поверхні.
Вентиляція
Для забезпечення достатньої вентиляції, необхідно зняти задню панель
шафи. Бажано встановити духовку такимчином, щоб вона спиралася на
дві підставки з дерева, або на абсолютно плоску поверхню з розмірами
не менше 45х 560 мм(дивіться малюнки).
560 mm.
45 mm.
Якщо плита встановлюється над піччю без примусової вентиляції та
охолодження системи, для необхідного повітрообміну всередині шафи
повинні бути забезпечені повітряні отвори, через які повітря може пройти
(дивіться малюнок).
Підключення до електричної мережі
Варильні поверхні, оснащені трифазним кабелем живлення призначеним
для підключення до мережі змінного струму з напругою й частотою, які
вказані на табличці з даними (що знаходиться в нижній частині приладу).
Провід заземлення в кабелі має зелено-жовту оболонку. Якщо прилад
встановлюється над вбудованою електричною духовкою, електричне
з’єднання варильної поверхні й духовки слід виконувати окремо, що
необхідно як у цілях безпеки, так і для спрощення зняття духовки в разі
потреби.
Підключення кабелю живлення до електричної мережі
Установіть стандартну вилку, що відповідає навантаженню, яке вказане
на табличці технічних даних.
Прилад необхідно підключити безпосередньо до мережі з використанням
пакетного вимикача з мінімальним контактним отвором 3 мм, що
встановлюється між приладом и мережею. Вимикач має відповідати
вказаному заряду й діючим нормам улаштування електричних установок
(вимикач не має від’єднувати провід заземлення). Кабель живлення не
має контактувати з поверхнями, температура яких вище за 50°C.
! Фахівець, що встановлює прилад, має забезпечити правильне
електричне приєднання відповідно до норм безпеки.
Перед підключенням до джерела живлення,переконайтеся у тому, що:
• плита заземлена і відповідає діючим нормам;
• розетка повинна бути розрахована на максимальнуспоживану
потужність плити, яка вказана в таблиці;
• напруга відповідає діапазону значень, зазначеного втаблиці;
• розетка повинна бути сумісна з вилкою плити. Якщорозетка несумісна
з вилкою, запитайте фахівців зтехнічної підтримки, щоб замінити її.
Не використовуйтеподовжувачі та трійники.
! Кабель живлення і розетки повинні бути легко доступні,після
встановлення плити.
! Кабель не повинен бути зігнутим або затиснутим.
! Кабель повинен регулярно перевірятися і підлягатизаміні тільки
уповноваженими техніками (дивітьсяПідтримку).
! У випадку недотримання вище вказаних заходівбезпеки, виробник не
несе ніякої відповідальності.
Підключення газу
Плита повинна бути підключена до основного місця постачання газу або
газового балона у відповідності з чинним національним законодавством.
Перед виконанням з’єднання, переконайтеся, що плита сумісна згазом,
який Ви хочете використовувати. Якщо це не так,дотримуйтесь інструкцій,
зазначених у пункті “Адаптація до різних типів газу”. При використанні
зрідженого газу з балона, необхідно встановити регулятор тиску, який
відповідає чинному національному законодавству.
! Переконайтеся, що тиск газу відповідає значенням,зазначеним у
таблиці 1 (“пальники і насадки”). Це дозволить забезпечити надійну
роботу і довговічність Вашої плити при збереженні ефективного
споживання енергії.
Увага! Перед підключенням зніміть транспортувальну заглушку з
трубопроводу газової плити.
Зв’язок з твердими трубами (мідь чи сталь)
! Підключення до газової системи повинні здійснюватисятаким чином,
щоб не призвести до будь-яких деформаційна плиті.
Існує регульовані труби L-форми на рампі живленняплити, які фіксуються
прокладками, для того щобзапобігти витік газу. Прокладки необхідно
замінити післяповороту труби (за умови фіксації з плитою). Вхід подачігазу
на плиту здійснюється через циліндричну різьбову1/2 вхідну частину
охоплюваного з’єднання.
Підключення гнучкої безшовної труби з нержавіючоїсталі з
різьбовим кріпленням
Вхід подачі газу на плиту здійснюється черезциліндричну різьбову 1/2
вхідну частину охоплюваногоз’єднання. Ці труби мають бути з’єднані
так, щоб їхдовжина в розгорнутому стані не перевищувала 2000 мм.Як
тільки зв’язок був проведений, переконайтеся, щометалічна труба не
стискається і не контактує зрухомими частинами.
