W instalacji elektrycznej należy zastosować rozłącznik o rozwarciu styków wynoszącym mi‐
nimum 3 mm, umożliwiający odcięcie wszystkich faz od zasilania.
Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania, takich jak: wy‐
łączniki automatyczne, bezpieczniki topikowe (typu wykręcanego - wyjmowane z oprawki),
wyłączniki różnicowo-prądowe (RCD) oraz styczniki.
Mocowanie uszczelki w rowku.
Wyczyścić rowek w blacie roboczym.
Przykleić pasek dostarczonej uszczelki do górnej powierzchni rowka wzdłuż krawędzi
przekroju wycięcia.
Przeciąć pasek uszczelki na cztery części odpowiadające długości krawędzi rowka.
W przypadku czterech narożników rowka należy ściąć końcówki pasków uszczelki na
ukos. Nie naklejać końcówek na siebie.
Przykleić pasek uszczelki równo z narożnikiem rowka. Uważać, aby podczas fugowania
pod płytę ceramiczną nie dostała się mieszanka silikonowa.
Nie rozciągać taśm.

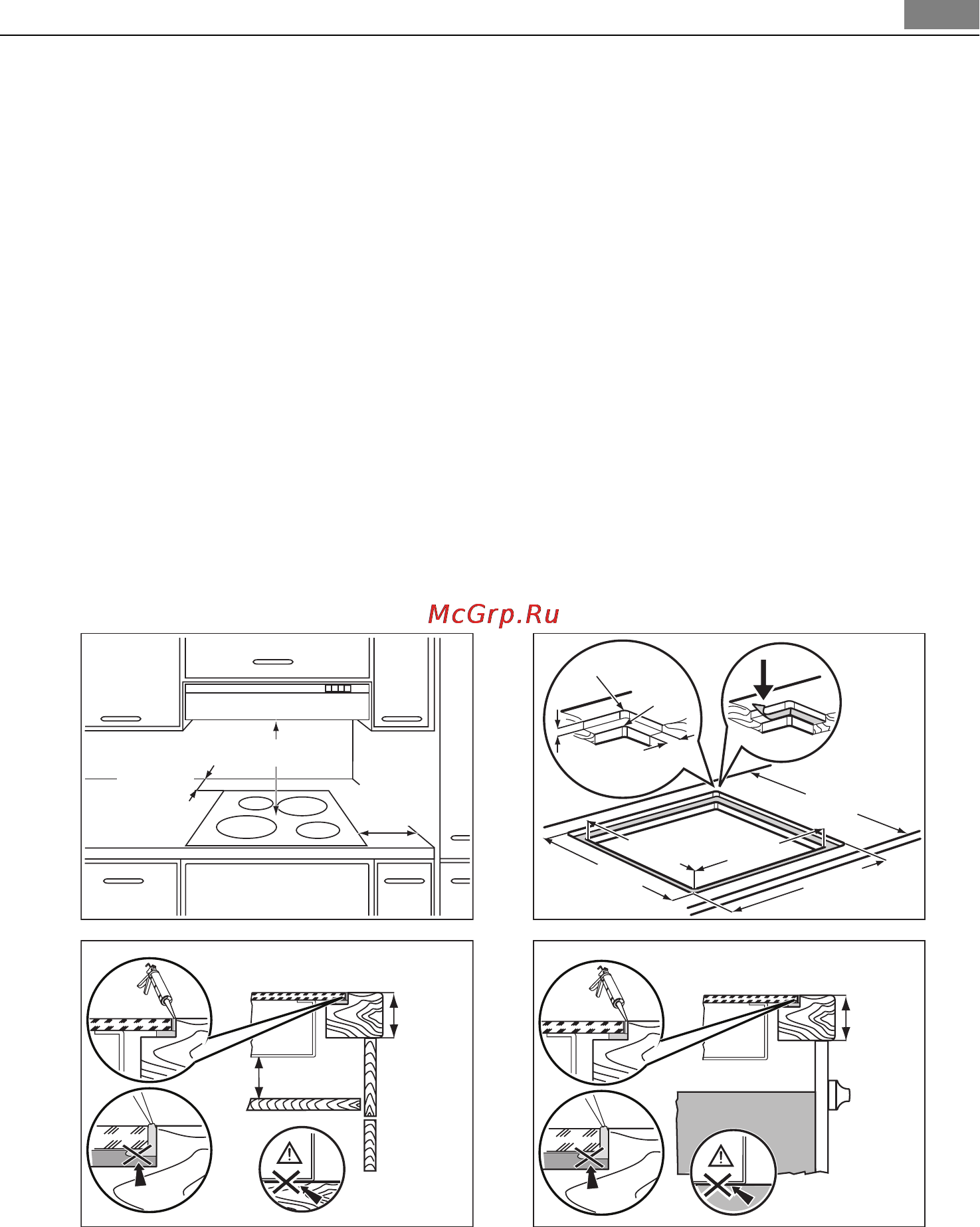

Montaż
min. 500 mm
min.
50 mm
min.
50 mm
584
+1
mm
514
+1
mm
490
+1
mm
min. 600mm
560
+1
mm
R10mm
R5mm
12mm
7mm
min.
25 mm
min.
20 mm
min.
28 mm
Instrukcje instalacji
21
