Необхідно мати належні ізоляційні пристрої: лінійні роз'єднувачі, запобіжники (гвинтові
запобіжники слід викрутити з патрона), реле захисту від замикання на землю і контак‐
тори.
Щоб приєднати ущільнювач до шпунта
• Очистьте шпунт на робочій поверхні.
• Покладіть ущільнювальну стрічку, що входить до комплекту поставки, на верхню по‐
верхню шпунта вздовж країв вирізу.
• Розріжте ущільнювальну стрічку на чотири частини відповідно до довжини країв
шпунта.
• Для чотирьох кутів шпунта краї ущільнювальної стрічки мають бути розрізані під ку‐
том 45 градусів. На накладайте краї один на одний.
• Розмістіть ущільнювальну стрічку врівень з кутом шпунта. Подбайте про те, щоб си‐
ліконова суміш не потрапила під склокераміку під час заливки.
• Не натягайте стрічки.

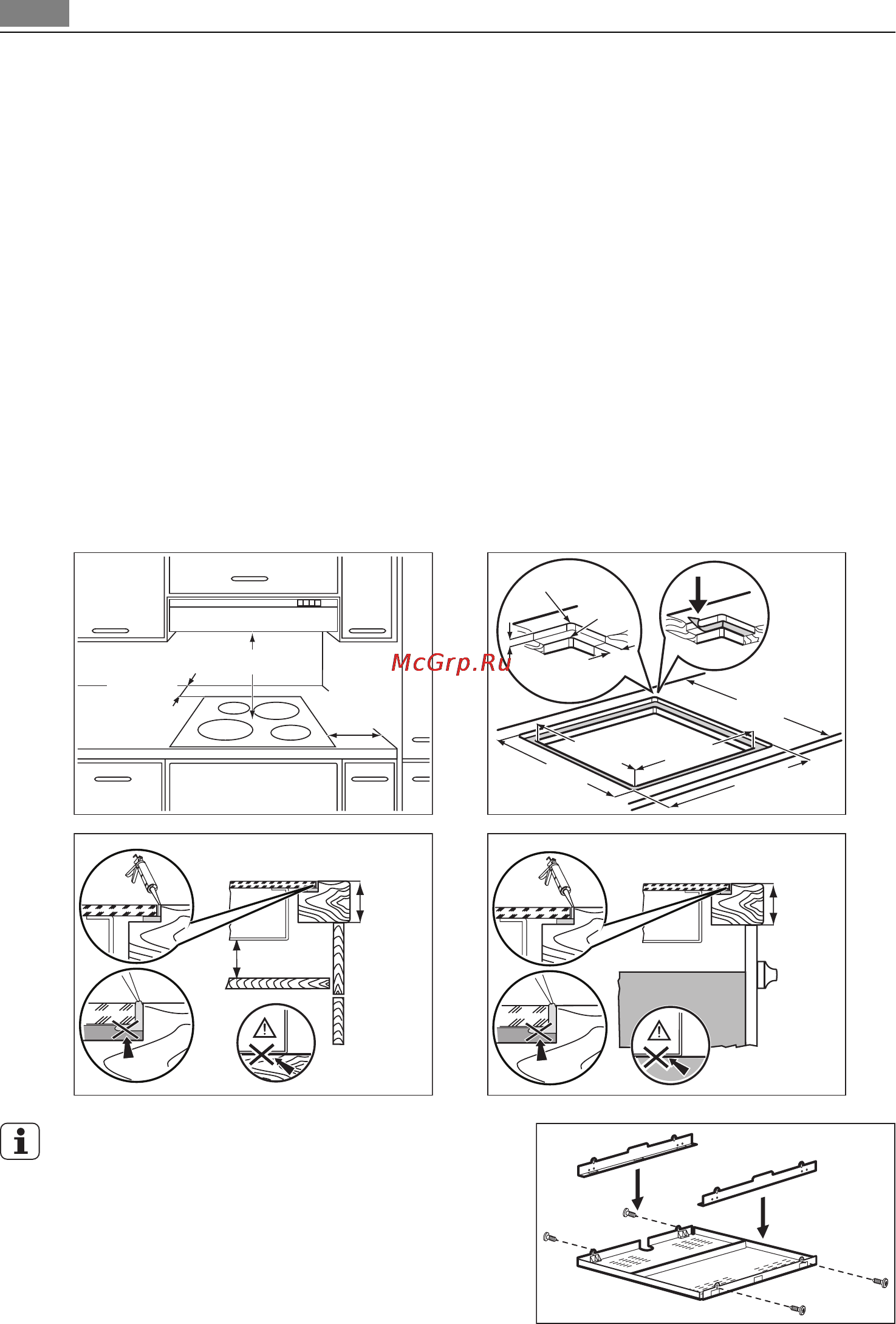

Монтаж
min. 500 mm
min.
50 mm
min.
50 mm
584
+1
mm
514
+1
mm
490
+1
mm
min. 600mm
560
+1
mm
R10mm
R5mm
12mm
7mm
min.
25 mm
min.
20 mm
min.
28 mm
У разі використання захисної коробки (додатко‐
ве приладдя) немає потреби у захисній підлозі
безпосередньо під приладом.
52
Інструкції з установки
