AEG HK654070IB [36/64] Сборка
![AEG HK654070IB [36/64] Сборка](/views2/1022068/page36/bg24.png)
• Поврежденный кабель питания следует заменить специальным кабелем (тип
H05BB-F, рассчитанный на максимальную температуру 90°C или выше). Всегда об‐
ращайтесь в местный сервисный центр.
Подключение прибора должно быть выполнено так, чтобы при его отсоединении от
электросети расстояние между всеми разомкнутыми контактами было не менее 3 мм.
Следует использовать подходящие устройства для изоляции: предохранительные ав‐
томатические выключатели, плавкие предохранители (резьбовые плавкие предохра‐
нители следует выкручивать из гнезда), автоматы защиты от тока утечки и пускатели.
Установка прокладки в выемку
• Очистите выемку в столешнице.
• Приклейте входящую в комплект уплотнительную прокладку к верхней стороне вы‐
емки вдоль краев вырезанной секции.
• Разрежьте уплотняющую ленту на четыре части соответственно длинам торцов вы‐
емки.
• В углах выемки следует обрезать уплотняющую ленту под углом 45 градусов - стык
в стык. Концы ленты не должны перекрывать друг друга.
• Склейте уплотняющую ленту встык в углах выемки. При заполнении силиконовый
состав ни в коем случае не должен попасть под стеклокерамическую поверхность.
• Не растягивайте ленту.

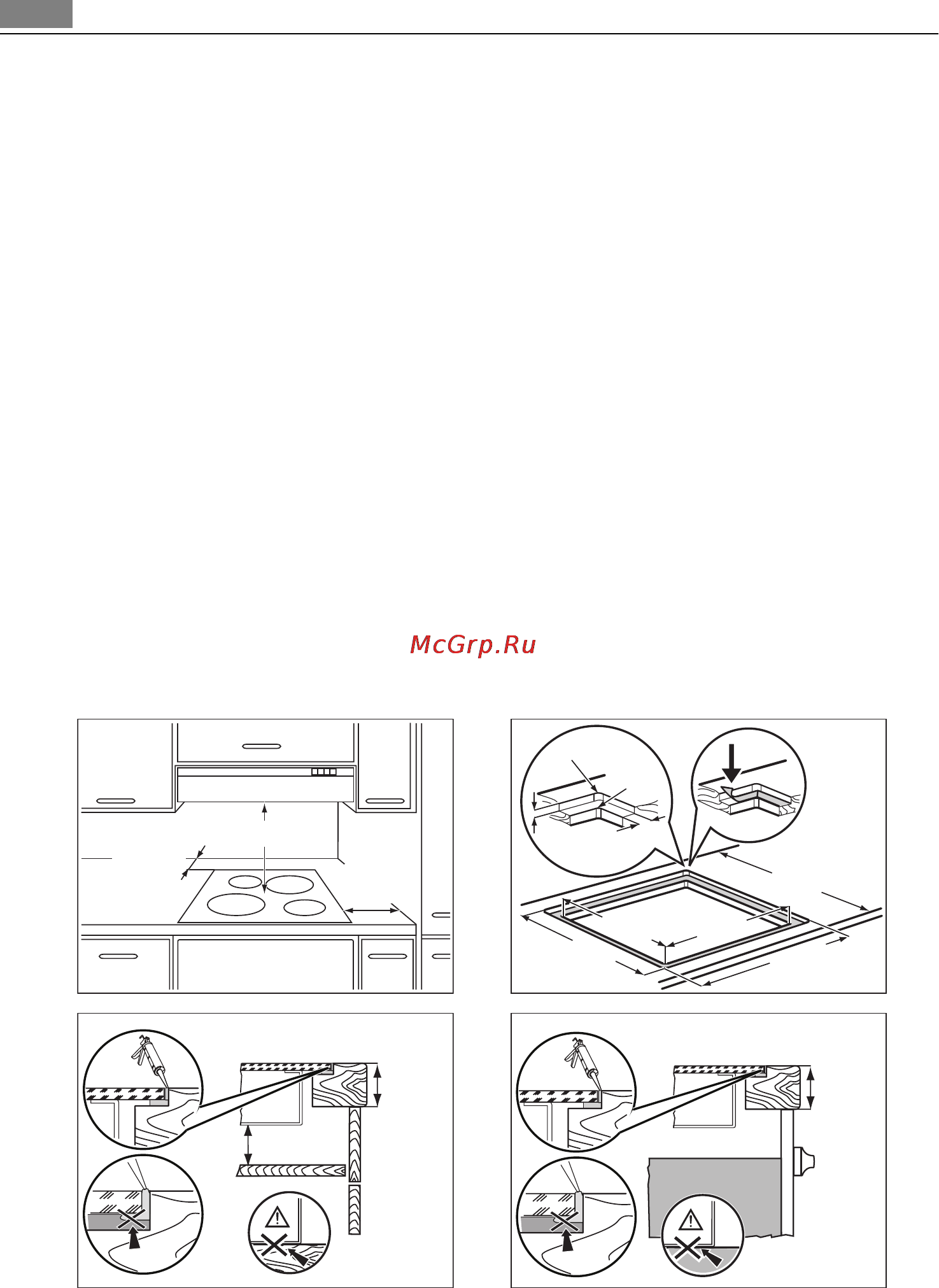

Сборка
min. 500 mm
min.
50 mm
min.
50 mm
584
+1
mm
514
+1
mm
490
+1
mm
min. 600mm
560
+1
mm
R10mm
R5mm
12mm
7mm
min.
25 mm
min.
20 mm
min.
28 mm
36
Инструкции по установке
