Нева -4610 blue metallic [10/17] Рис 7 схема подсоединения газоотводящей трубы
![Нева -4610 [10/17] Рис 7 схема подсоединения газоотводящей трубы](/views2/1222170/page10/bga.png)
Руководство для технического персонала
1
1
1 – газоотводящая труба;
3 – термостойкий уплотнитель
2 – патрубок газоотводящего устройства аппарата;
4 – скотч алюминиевый термостойкий

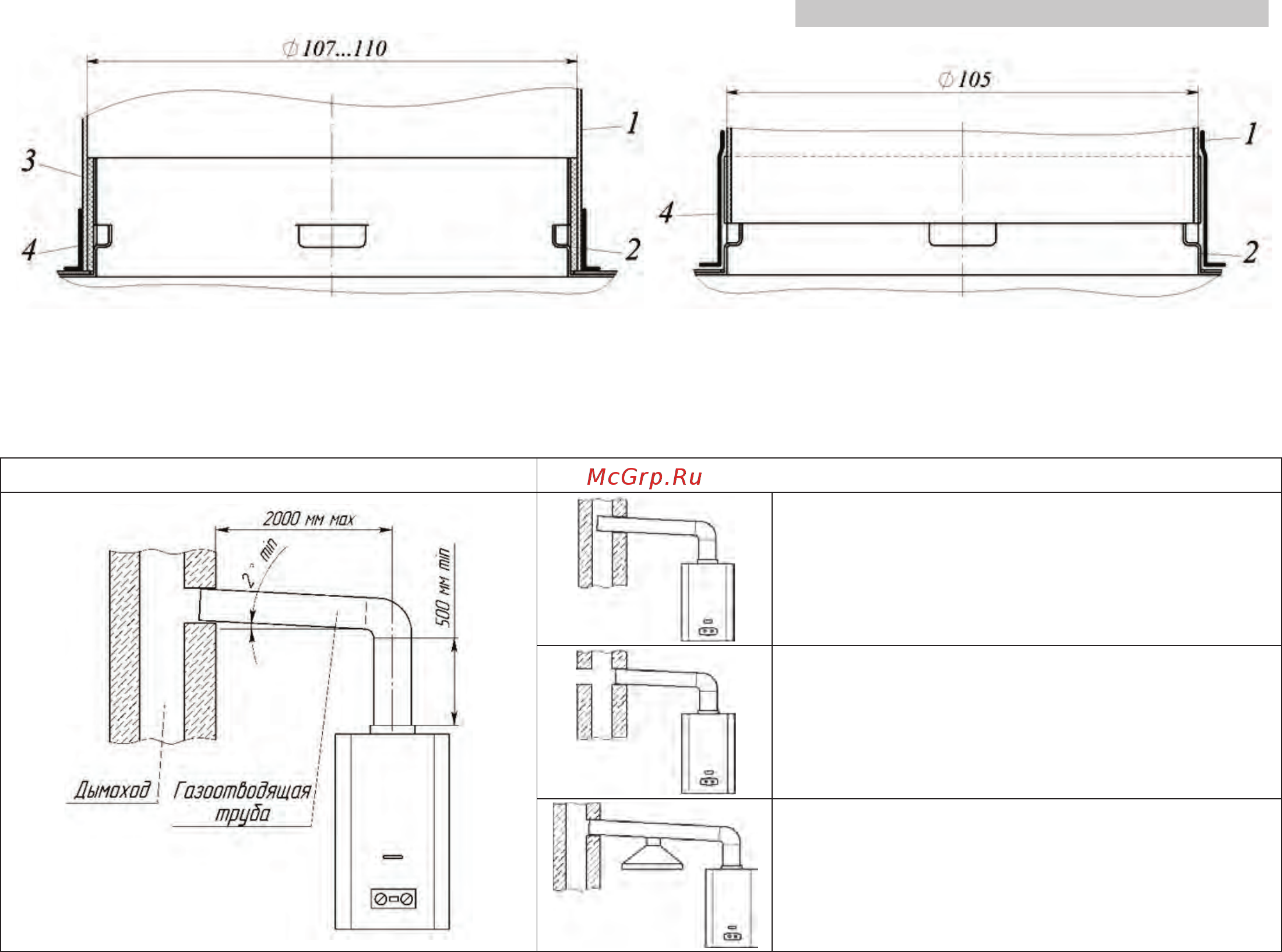

Рис. 7. С
хема подсоединения газоотводящей трубы
7.6.2. Вариант подключения аппарата к дымоходу показан на рисунке 8.
Рис. 8. Подключение аппарата к дымоходу
7.7. Установка элементов питания аппарата
Элементы питания типоразмера D (2 шт. напряжением 1,5 В) устанавливаются в батарейный отсек 14 (рис. 9) в соответ-
ствии с полярностью, указанной на внутренней стороне крышки отсека. Для открытия крышки батарейного отсека необходимо
повернуть ручку крышки в положение «ОN». Рекомендуется устанавливать алкалиновые элементы питания типа LR20, обла-
дающие большей энергоёмкостью и обеспечивающие более длительную работу аппарата. После установки элементов пита-
ния необходимо закрыть крышку отсека и повернуть ручку крышки в положение «OFF».
7.8. Проверка аппарата
7.8.1. После установки аппарата и проверки на герметичность должна быть проверена работа основной горелки (п.
11.1.2), работа автоматики безопасности (п. 8.2.6) и температура нагрева воды. Включение и выключение аппарата, регули-
ровку температуры воды выполнять в соответствии с разделом 3. Проверку работоспособности термореле (датчика тяги) про-
изводить в соответствии с п. 11.3.5.
Примечание: после хранения аппарата в помещении с отрицательной температурой его первый запуск производить
не ранее, чем через 1,5 ч после переноса его в тёплое помещение.
7.8.2. При необходимости (при недостаточном нагреве воды) следует проверить давление газа на входе в аппарат, для
чего необходимо:
а) закрыть газовый кран на входе в аппарат;
б) вывернуть винт из штуцера для замера давления газа (при наличии) и подключить к штуцеру дифманометр;
в) открыть газовый кран на входе в аппарат и проверить подключение дифманометра на герметичность;
г) включить аппарат и установить режим номинальной тепловой мощности;
д) определить по дифманометру давление газа, которое должно соответствовать давлению, указанному в разделе
«Свидетельство о приемке».
После проведения замеров следует:
а) выключить аппарат и закрыть газовый кран на входе в аппарат;
б) отключить дифманометр и завернуть до упора винт в штуцере;
в) открыть газовый кран на входе в аппарат и проверить штуцер на герметичность.
7.9. Переналадка аппарата на другой вид и давление газа
7.9.1. Переналадка аппарата на другой вид или давление газа должна осуществляться специализированной сер-
висной организацией. Для переналадки необходимо использовать только фирменный комплект деталей.
7.9.2. Для переналадки аппарата на другой вид или давление газа необходимо заменить сопла основной горелки соплами
с диаметрами отверстий в соответствии с таблицей 1 для вида и давления газа, на котором будет работать аппарат.
Перед проведением переналадки необходимо выключить аппарат и перекрыть запорный газовый кран.
7.9.3. После переналадки необходимо проверить герметичность соединений (п. 7.4.6).
7.9.4. Вид и давление газа, на которые перенастроен аппарат, необходимо указать в разделе 15 настоящего руководства
(с указанием организации, выполнившей перенастройку, и даты) и на табличке аппарата.
Правильно
Неправильно
Конец газоотводящей трубы с
лишком
близок
к противоположной стене дымохода.
В дымоходе на уровне подсоединения газоотво-
дящей трубы имеется отверстие (в том числе и с
подключенным к нему другим устройством).
Два устройства имеют одно
п
одсоединение к дымоходу.
