Руководство для технического персонала
9
7.1.5. Устанавливать аппарат необходимо на несгораемых стенах: кирпич-
ных, бетонных (с облицовкой керамической плиткой или без неё). При установке
аппарата на несгораемых стенах устройство изоляции не требуется.
7.1.6. Допускается установка аппарата на трудносгораемых стенах при ус-
ловии изоляции стены оцинкованным листом толщиной 0,8…1 мм по листу ба-
зальтового теплоизоляционного картона БТК толщиной 3…5 мм. Изоляция сте-
ны должна выступать за габариты корпуса аппарата не менее чем на 100 мм с
каждой стороны (рис. 5).
Расстояние от боковых поверхностей аппарата до трудносгораемых стен
без применения изоляции должно быть не менее 250 мм. При уменьшении ука-
занного расстояния до 150 мм необходима установка теплоизоляции (обивка
стен оцинкованным листом по листу теплоизоляционного материала).
7.1.7. Запрещается установка аппарата на деревянных стенах; оштукату-
ренных стенах, имеющих деревянную основу; на стенах, покрытых легко возго-
раемыми материалами.
7.1.8. Запрещается устанавливать аппарат над источником тепла или от-
крытого пламени.
7.1.9. Место и высота установки аппарата должны обеспечивать выполне-
ние требований п. 7.6 настоящего руководства. При этом рекомендуется уста-
навливать аппарат на такой высоте, чтобы смотровое окно находилось на уров-
не глаз потребителя или как можно ближе к этому уровню.
Также для осуществления сервисного обслуживания при установке аппарата необходимо выдерживать следующие зазо-
ры:
- расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;
- свободное пространство перед лицевой поверхностью аппарата должно быть не менее 600 мм.

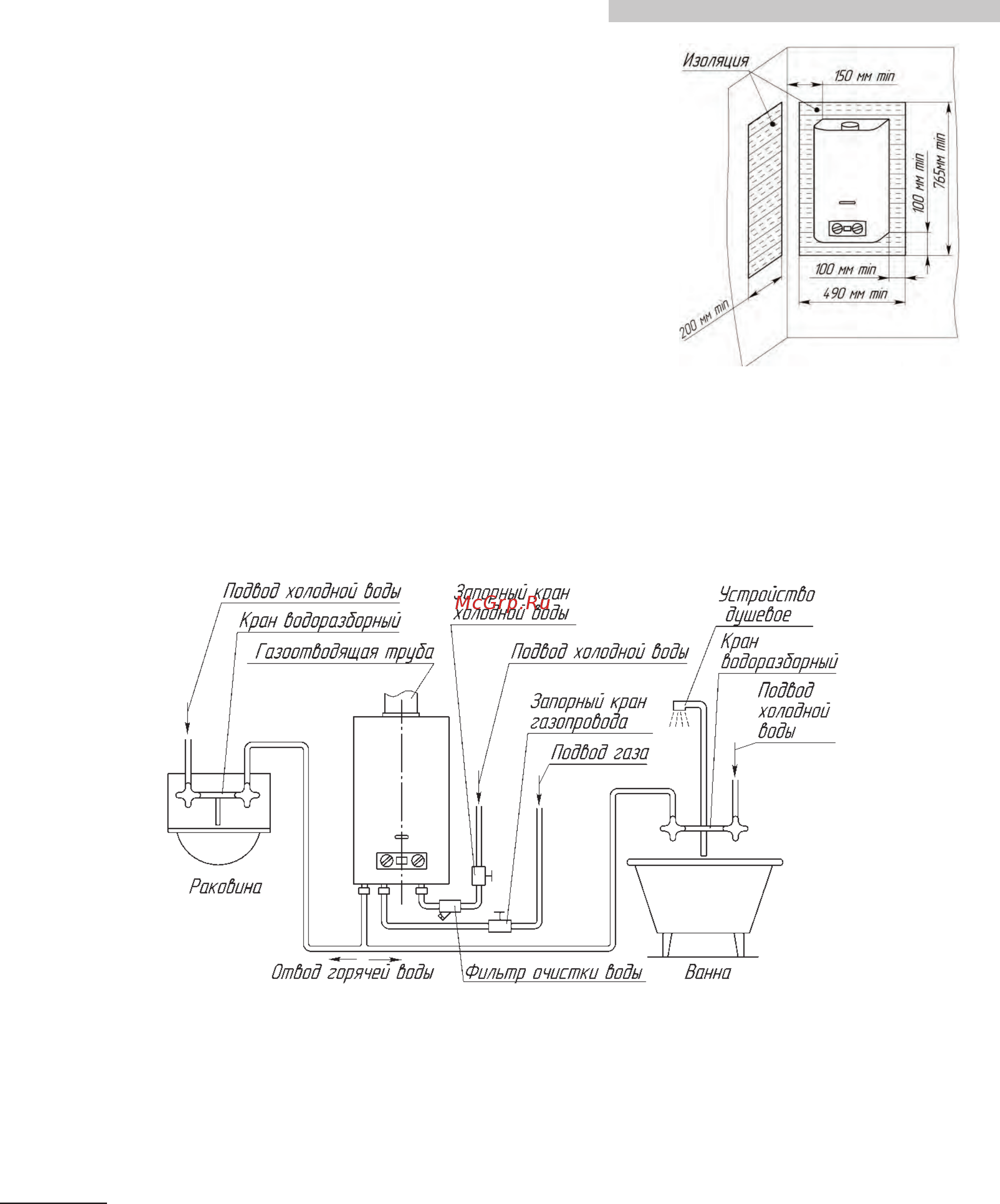

7.1.10. Схема установки (подключения) аппарата приведена на рис. 6. Рекомендуется сначала подключить аппарат к во-
допроводной сети, заполнить систему аппарата водой, и затем подключить его к газовой сети.
Рис. 6. Схема установки аппарата
7.2. Монтаж аппарата
7.2.1. Перед установкой аппарата рекомендуется снять облицовку, для чего:
а) снять ручки 1, 2 и 3 (см. рис. 1), потянув их на себя;
б) вывернуть в нижней части изделия два винта крепления облицовки 5;
в) разъединить провода, соединяющие дисплей с блоком управления электронным и с датчиком температуры воды;
г) потянуть нижнюю часть облицовки на себя, сдвинуть ее вверх и снять с аппарата.
С передней поверхности облицовки необходимо снять наклейки с предупреждающими надписями и рекламной информа-
цией (при их наличии).
ВНИМАНИЕ!
Не
разрешайте маленьким детям играть с упаковочным материалом, так как это может представлять
для них опасность. После установки аппарата упаковка может быть утилизирована.
7.2.2. Аппарат навешивается монтажными отверстиями (на задней стенке) на два крючка, установленные в стене (крючки
и дюбели входят в комплект поставки). Расположение и размеры монтажных отверстий, а также габаритные и присоедини-
тельные размеры для подсоединения трубопроводов воды, газа, отвода продуктов сгорания приведены на рис. 1.
7.3. Подключение аппарата к водопроводной сети
7.3.1. Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик рекомендуется устанав-
ливать перед аппаратом фильтр очистки воды (рис. 6).
7.3.2. Для облегчения последующего технического обслуживания необходимо установить перед аппаратом запорный
кран на трубопроводе подвода холодной воды (рис. 6). Запорный кран должен быть легкодоступен.
7.3.3. Подключение аппарата к водопроводной сети необходимо выполнять металлическими трубами или гибкими шлан-
гами с внутренним диаметром не менее 13 мм. Длина гибкого шланга для подвода и отвода воды должна быть не более 2,5 м.
7.3.4. Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных, с ответным шту-
цером необходимо выполнять с применением прокладок. Материал прокладок – маслобензостойкая резина, безасбестовый
паронит или фторопласт-4 (тефлон).
7.3.5. Подключение холодной воды производить к штуцеру подвода холодной воды 7 (рис. 1), а горячей воды к штуцеру
отвода горячей воды 9, предварительно сняв со штуцеров защитные заглушки.
Рис. 5
. Установка аппарата на
трудносгораемых стенках
