3.4. Замена элементов питания аппарата
3.4.1. При разряде элементов питания, необходимо установить новые элементы пи-
тания (2 шт.) типоразмера D в отсек батарейный 14 (рис. 9), в соответствии с полярно-
стью, указанной на внутренней стороне крышки отсека. Признаком разряда элементов
питания служит отсутствие или значительное ослабление искровых разрядов между све-
чой и горелкой после начала протекания воды через аппарат (с расходом не менее 2,5
л/мин). Для открытия крышки батарейного отсека необходимо повернуть ручку крышки в
положение «ON». Для того чтобы вынуть разряженные элементы питания необходимо
отогнуть удерживающие прижимы (показано стрелками на рис. 3).
Рекомендуется устанавливать алкалиновые элементы питания типа LR20, высокой
энергоёмкости, обеспечивающие более длительную работу аппарата. Установка некаче-
ственных элементов питания или элементов питания малой энергоемкости приведет к
быстрому их разряду и потере работоспособности аппарата. После установки элементов
питания необходимо закрыть крышку отсека и повернуть ручку крышки в положение
«ОFF».
3.4.2. Замену элементов питания необходимо производить на неработающем аппара-
те.
3.5. Предохранение от замерзания
Если после выключения аппарата возможно замерзание в нём воды, то необходимо слить воду из аппарата следующим
образом:
а) закрыть запорный газовый кран и запорный кран холодной воды перед аппаратом;
б) открыть кран горячей воды;
в) перевести ручку регулировки расхода воды в положение «Максимальный расход», вывернуть пробку 20 (рис. 9), дать
вытечь воде в ёмкость и завернуть пробку 20 обратно до упора;
г) закрыть кран горячей воды.
3.6. Действия при возникновении аварийной ситуации
При возникновении аварийной ситуации во время работы аппарата необходимо:
а) закрыть запорный газовый кран на входе в аппарат;
б) закрыть запорный кран холодной воды на входе в аппарат (при возникновении течи воды);
в) вызвать специализированную сервисную организацию для ремонта аппарата.
ВНИМАНИЕ!
Пр
и отключении аппарата датчиком тяги (термореле 16, рис. 9) необходимо закрыть кран горячей
воды и проветрить помещение. Повторный запуск аппарата будет возможен после остывания термореле (через 1-2
минуты). При повторяющихся отключениях аппарата датчиком тяги необходимо обратиться в специализированную
сервисную организацию для устранения неисправности системы газоотведения. Отключение датчика тяги и некомпе-
тентное обращение с ним не допускаются и могут привести к отравлению угарным газом.
4. УХОД ЗА АППАРАТОМ
Для обеспечения длительной и безотказной работы аппарата и сохранения его рабочих характеристик необходимо регу-
лярно проводить осмотр, уход и техническое обслуживание.
Для обеспечения пожаробезопасности необходимо внимательно следить за чистотой горелок, не допускать коптящего
пламени при сжигании газа, которое ведет к отложению сажи на теплообменнике. При этом просветы между ребрами тепло-
обменника перекрываются сажей, вследствие чего пламя выбрасывается из камеры сгорания, что может привести к пожару.
Осмотр и уход выполняются владельцем аппарата.
Техническое обслуживание аппарата проводится специализированной сервисной организацией не позднее 12 месяцев со
дня продажи аппарата и в дальнейшем не реже, чем один раз в 12 месяцев.
ВНИМАНИЕ!
Ра
боты, связанные с техническим обслуживанием, не являются гарантийными обязательствами
предприятия-изготовителя и производятся за счёт потребителя.
4.1. Осмотр
4.1.1. Перед каждым включением аппарата необходимо:
- убедиться в отсутствии воспламеняющихся предметов около аппарата;
- убедиться в отсутствии запаха газа в помещении, при обнаружении запаха газа в помещении вызвать аварийную
службу газового хозяйства.
4.1.2. После розжига горелки необходимо визуально проверить её работу: пламя должно быть голубым, ровным и не
иметь желтых коптящих краев, указывающих на засорение внутренних каналов секций горелки.
Засорение внутренних каналов секций горелки вызывает неполное сгорание газа, что приводит к следующим явлениям:
- образование в больших количествах окиси углерода (угарного газа), что может привести к отравлению;
- образование в больших количествах сажи и осаждение её на теплообменнике, что ухудшает теплообмен и может
привести к выходу аппарата из строя.
4.2. Уход
4.2.1. Аппарат следует содержать в чистоте, для чего необходимо регулярно удалять пыль с верхней поверхности аппа-
рата, а также протирать облицовку сначала влажной, а затем сухой тряпкой. В случае значительного загрязнения, сначала
протирать облицовку мокрой тряпкой, смоченной нейтральным моющим средством, а затем сухой тряпкой.
4.2.2. Запрещается применять моющие средства усиленного действия и содержащие абразивные частицы, бензин или
другие органические растворители для очистки поверхности облицовки и пластмассовых деталей.
ВНИМАНИЕ!
Все
операции по уходу за аппаратом нужно выполнять только после его отключения и остывания.
Рис.
3

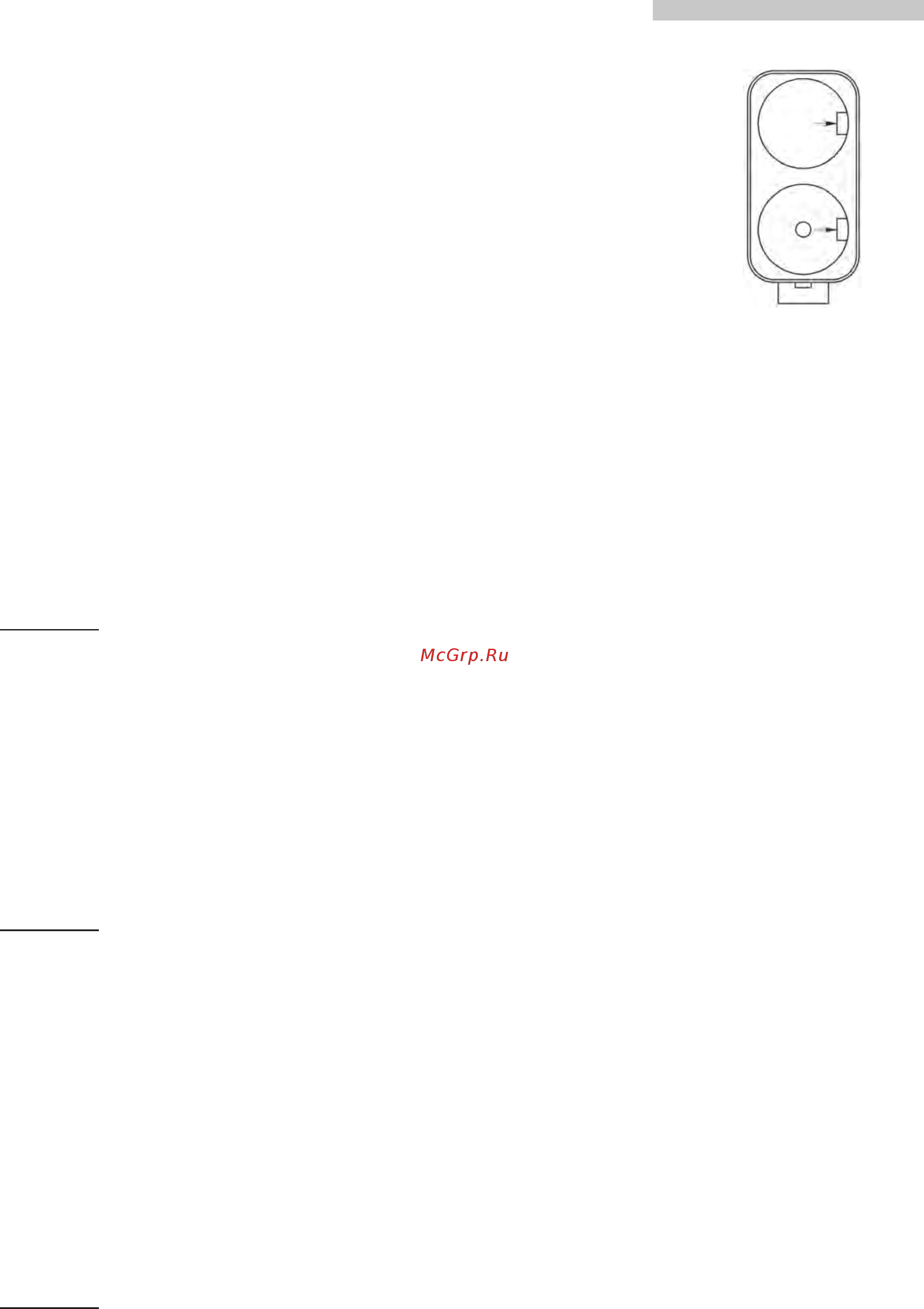

. Отсек батарейный
