Руководство для пользователя
5

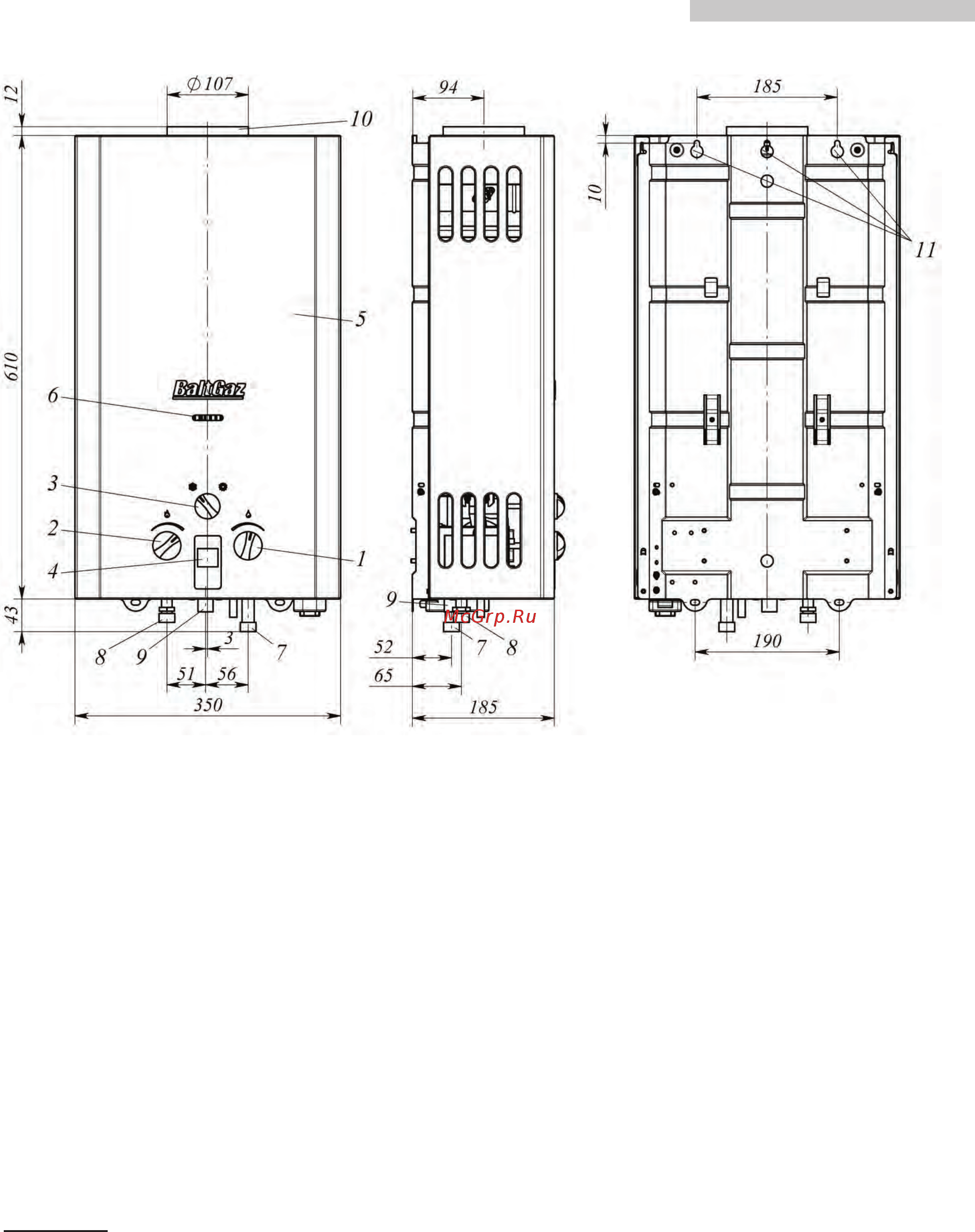

2.4. Габаритные и присоединительные размеры аппарата
1 – ручка регулировки расхода воды;
7 – штуцер подвода холодной воды, резьба G1/2;
2 – ручка регулировки расхода газа;
8 – штуцер подвода газа, резьба G1/2;
3 – ручка переключения режимов «зима-лето»
9 – штуцер отвода горячей воды, резьба G1/2;
4 – дисплей температуры воды;
10 – патрубок газоотводящего устройства;
5 – облицовка;
11 – монтажные отверстия.
6 – смотровое окно;
Рис. 1
. Габаритные и присоединительные размеры аппарата
3. ПОЛЬЗОВАНИЕ АППАРАТОМ
Для нормальной и безопасной работы аппарата должно быть обеспечено выполнение условий
п. 2.2.9 и 2.2.13 (таблица 1). Невыполнение этих условий может привести к неправильной или нестабильной работе
аппарата или выходу его из строя. Указанная в п. 2.2.2 таблицы 1 теплопроизводительность аппарата обеспечивается
(с точностью ±5%) при номинальном давлении газа на входе работающего аппарата, указанном в разделе
«Свидетельство о приемке».
3.1. Включение аппарата
3.1.1. Для включения аппарата в общем случае необходимо:
а) установить элементы питания в батарейный отсек (см. п. 7.7) (если не установлены);
б) открыть запорный кран на газопроводе перед аппаратом (если закрыт);
в) открыть запорный кран холодной воды перед аппаратом (если закрыт);
г) повернуть ручки 1 и 2 в положения минимального расхода воды и газа (рис. 2б);
д) открыть кран горячей воды, при этом должны начаться искровые разряды между свечой и горелкой (если расход во-
ды, проходящей через аппарат, будет не менее 2,5 л/мин), от искровых разрядов должна зажечься горелка и начаться
нагрев воды.
ВНИМАНИЕ!
Во
избежание ожогов при включении аппарата не следует приближать глаза слишком близко к смот-
ровому окну.
Примечание: при первом зажигании или после длительного перерыва в работе аппарата, воспламенение горелки бу-
дет происходить только после удаления воздуха из газовых коммуникаций. Так как искровые разряды длятся около 7 се-
кунд после включения воды, то для продолжения розжига необходимо кран горячей воды закрыть, а затем снова открыть.
Такую процедуру надо повторить до полного выхода воздуха из коммуникаций, пока не произойдет розжиг горелки.
3.1.2. После включения аппарата необходимо визуально проверить работу горелки (см. п. 11.1.2).
3.2. Регулирование температуры и расхода воды
3.2.1. Регулирование расхода воды через аппарат производится ручкой 1 (рис. 2): поворот ручки к положению «Мини-
мальный расход» уменьшает расход воды, поворот ручки к положению «Максимальный расход» увеличивает расход воды.
При этом в положении ручки «Минимальный расход» включение водонагревателя происходит при расходе воды не менее
2,5 л/мин, а в положении «Максимальный расход» при расходе воды не менее 5,0 л/мин. В промежуточных положениях руч-
ки 1 включение водонагревателя происходит, соответственно, в диапазоне расходов не менее 2,5…5,0 л/мин.
