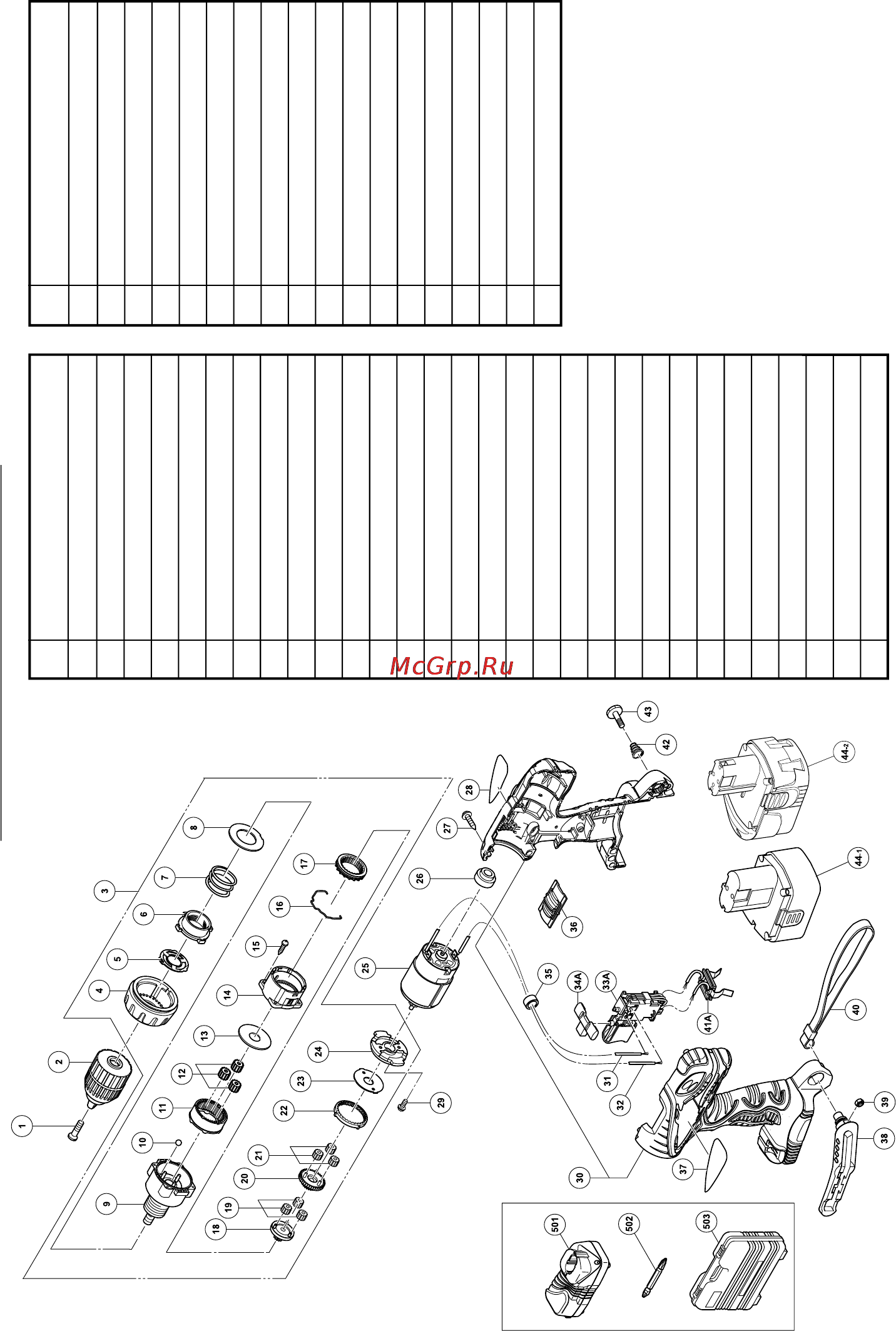

Hitachi DS9DVF3 [88/96] Ds14dvf3 ds18dvf3 double sleeve chuckl
![Hitachi DS9DVF3 [88/96] Ds14dvf3 ds18dvf3 double sleeve chuckl](/views2/1002229/page88/bg58.png)
87
Item
No.
Part Name
1
SPECIAL SCREW (LEFT HAND) M6 × 23
2 DRILL CHUCK
(W/O CHUCK WRENCH)
3 GEAR BOX ASS’Y
4 CLUTCH DIAL
5 CLICK SPRING
6 NUT
7 SPRING
8 WASHER (A)
9 FRONT CASE
10 STEEL BALL D5
11 RING GEAR
12 PLANET GEAR (C) SET
13 WASHER (A)
14 REAR CASE
15 TAPPING SCREW D3
×
12
16 SHIFT ARM
17 SLIDE RING GEAR
18 PINION (C)
19 PLANET GEAR (B) SET
20 PINION (B)
21 PLANET GEAR (A) SET
22 FIRST RING GEAR
23 WASHER (B)
24 MOTOR SPACER
25 MOTOR
26 SPACER: DS14DVF3
27
TAPPING SCREW (W/FLANGE) D3 × 16
28 NAME PLATE
29 MACHINE SCREW M4
×
6
30 HOUSING (A). (B) SET
Item
No.
Part Name
31 INTERNAL WIRE (B) 90L (BLACK)
32 INTERNAL WIRE (B) 140L (RED)
33A DC-SPEED CONTROL SWITCH
34A PUSHING BUTTON
35 FERRITE CORE
36 SHIFT KNOB
37 HITACHI LABEL
38 HOOK ASS’Y
39 V-LOCK NUT M5
40 STRAP
41A BATTERY TERMINAL ASS'Y
42 HOOK SPRING
43 SPECIAL SCREW M5
44-1 BATTERY: DS14DFV3
44-2 BATTERY: DS18DFV3
501 CHARGER
502 + DRIVER BIT
503 CASE
DS14DVF3 / DS18DVF3 (Double sleeve chuck)
09Back_DS9DVF3_EE 1/20/09, 16:0587
