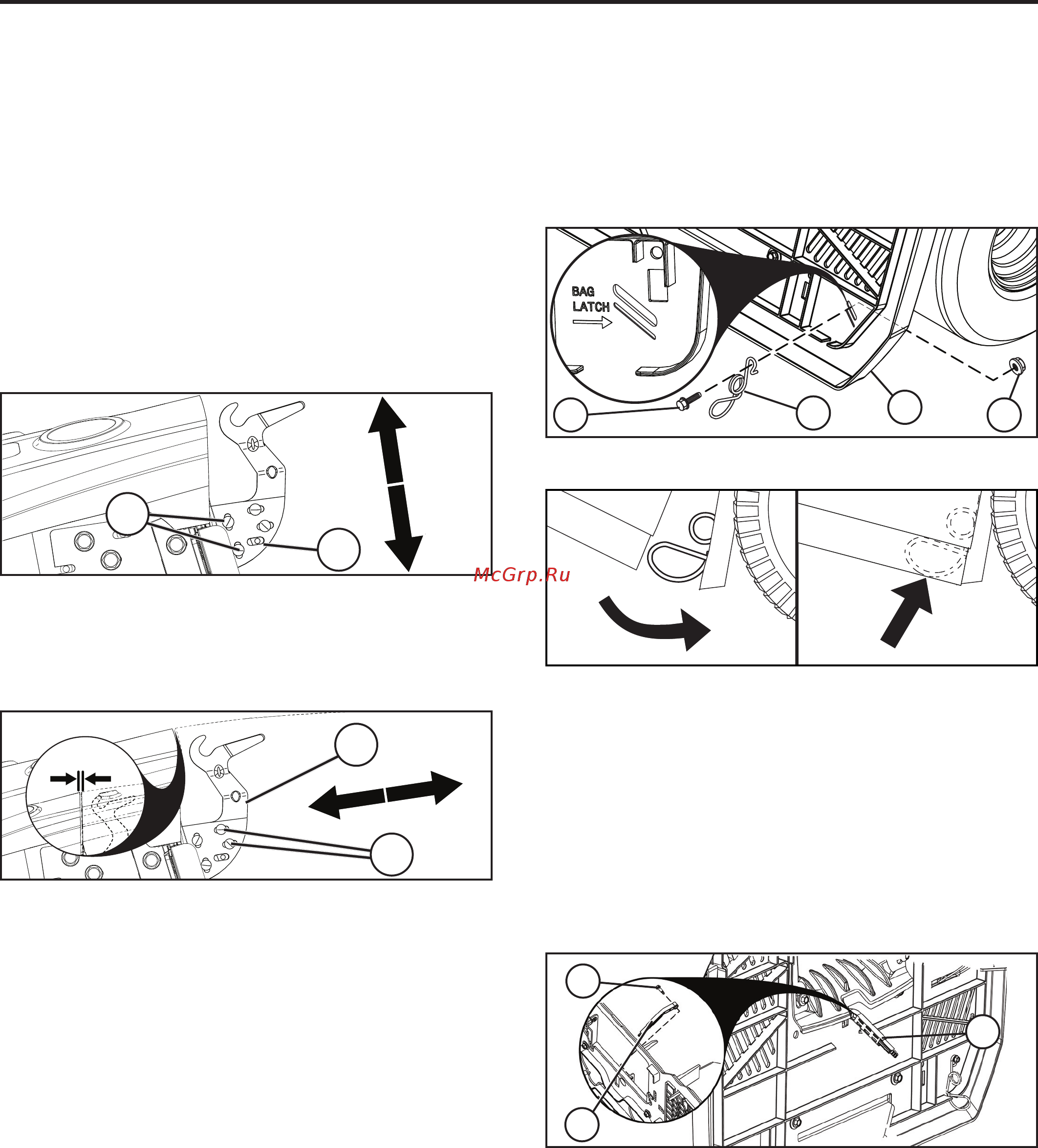

MAISA ATSPERES FIKSATORA UZSTĀDĪŠANA
Maisa atsperes fi ksatori atrodas uz aizmugurējās plāksnes (1)
— pa vienam katrā apakšējā stūrī.
• Pirms uzstādīšanas izslēdziet zāles pļāvēja motoru un
nospiediet stāvbremzi.
• Uzstādiet katru maisa atsperes fi ksatoru ar cilpas galu (2) uz
leju un vērstu pret maisa sistēmu.
• Ievietojiet montāžas skrūvi (3) cauri maisa fi ksatora izliektajam
galam, cauri aizmugurējai plāksnei un uzskrūvējiet uzgriezni
(4), kā parādīts attēlā. Cieši pievelciet.
• Maisa sistēmas apakšpusei jāsaskaras ar cilpas galu, lai,
aizverot, tas tiktu cieši nostiprināts.
2
1
3 4
PIEZĪME. Ja tiek regulēts maisa sistēmas augstums, iespējams,
būs jāregulē arī maisa atsperes fi ksatora augstums, lai tiktu droši
noslēgta maisa sistēma. Lai veiktu regulēšanu, nedaudz atlaidiet
uzgriezni (4) maisa atsperes fi ksatora pārvietošanai. Bīdiet maisa
atsperes fi ksatoru uz augšu vai uz leju pēc vajadzības, gādājot, lai
maisa sistēma tiktu droši noslēgta. Atkal cieši pievelciet uzgriezni.
A
3
4
1
2
ĀĶA KRONŠTEINU REGULĒŠANA (Ilustrācija 3, 4)
Pļaujmašīna sākotnēji ir aprīkota ar maisa pagrieziena kronšteinu,
kas iestatīts fi ksētā stāvoklī. Ja nepieciešams, šo stāvokli var
mainīt, lai nodrošinātu nemainīga lieluma atvērumu (A) starp
aizsargrežģi un maisa sistēmas augšpusi. Piemērotākais atvēruma
lielums ir aptuveni 0,2 collas (5,1 mm).
PIEZĪME: Ja nepieciešams, āķa kronšteinus abās zāles pļāvēja
pusēs var regulēt šādi.
• Noņemiet maisa sistēmu.
PIEZĪME: SĀKOTNĒJI VEICIET REGULĒŠANU TIKAI VIENĀ
PUSĒ.
VERTIKĀLA REGULĒŠANA
• Lai pielāgošanas plāksne (5) varētu pā
rvietoties uz augšu vai
leju, atbrīvojiet bultskrūvju (4) uzgriežņus. Ja nepieciešams,
pārvietojiet. Cieši pievelciet uzgriežņus, fi ksējot pielāgošanas
plāksni jaunajā stāvoklī.
• Veiciet tādas pašas darbības zāles pļāvēja otrā pusē.
HORIZONTĀLA REGULĒŠANA
• Lai pielāgošanas plāksne (5) varētu pārvietoties uz priekšu
vai atpakaļ, atbrīvojiet bultskrūvju (6) uzgriežņus. Ja
nepieciešams, pārvietojiet. Cieši pievelciet uzgriežņus, fi ksējot
pielāgošanas plāksni jaunajā stāvoklī.
• Veiciet tādas pašas darbības zāles pļāvēja otrā pusē.
• Ja nepieciešams, regulējiet vēlreiz.
1
3
2
MAISA SVIRAS/AIZVARA PIELĀGOŠANA
Bīdiet maisa sistēmas pilno paplašinājumu līdz vajadzīgajam
stāvoklim (3).
• Ja jāpļauj smaga/mitra zāle, iebīdiet paplašinājumu līdz galam.
• Ja jāpļauj viegla/sausa zāle, izbīdiet paplašinājumu līdz galam.
MAISA PILNĀS SVIRAS/IETAISES UZSTĀDĪŠANA
Pirms uzstādīšanas vai regulēšanas izslēdziet zāles pļāvēja
motoru un pievelciet stāvbremzi.
• Noņemiet centrālo izvades sistēmu (skatiet „Centrālās iz-
vades sistēmas noņemšana” šīs rokasgrāmatas 6. sadaļā).
• Izskrūvējiet skrūvi (1). Ievietojiet atverē sviru (2) un uzstādiet
atpakaļ skrūvi (1). Ja nepieciešams, pielāgojiet.
