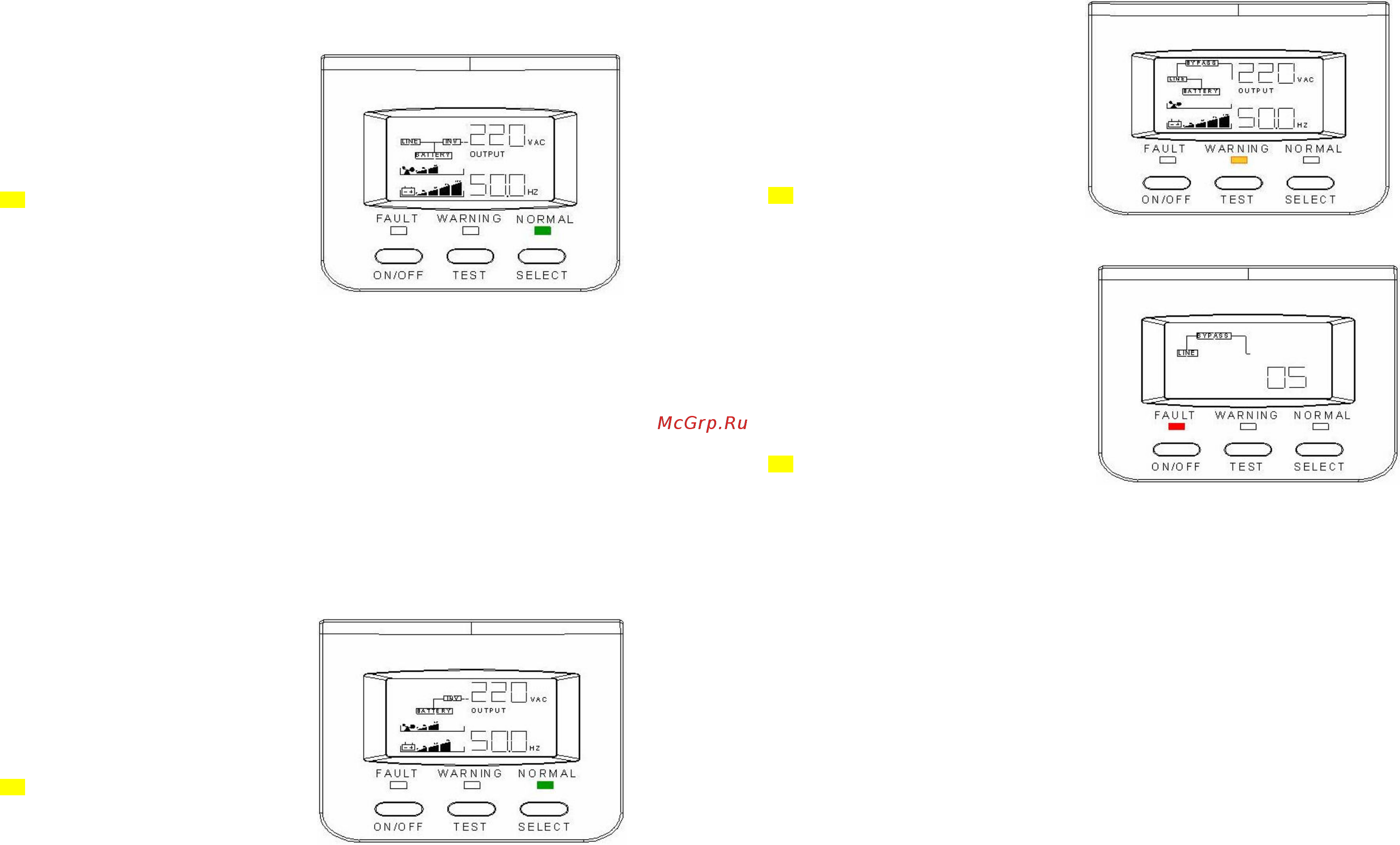

Работа на нагрузочном оборудовании должна быть быстро завершена и нагрузки должны быть отключены одна за одной 3 3 Режимы работы ИБП 1 Сетевой режим Дисплей ИБП работающего в сетевом режиме показан на рисунке Отображаются следующие знаки ЫМЕп сеть МУ инвертор это значит инвертор и нагрузка питаются от сетевого источника энергии Шкала уровня нагрузки показывает величину подключенной нагрузки Если знак батарей пВАТТЕПУ батареи включен и знак сети Е МЕ сеть мигает то это означает что ИБП работает в сетевом режиме но при подключении входного кабеля допущены ошибки например земля отсутствует между нейтралью и землёй присутствует напряжение перепутаны нейтраль и фаза и др Рис 3 1 Экран Сетевой режим Если выход ИБП перегружен то шкала уровня нагрузки включена целиком при этом издаётся звуковой сигнал дважды в секунду Вы должны отключая постепенно менее важные нагрузки снизить мощность нагрузок подключенных к ИБП до уровня 90 или менее Замечание При питании ИБП от генератора следуйте следующим шагам 3 Режим Байпас Bypass Дисплей ИБП работающего в режиме Байпас показан на рисунке Отображаются следующие знаки LINE ceTb ВУРАЗЭ Байпас это значит инвертор отключен и нагрузка питаются напрямую от сетевого источника энергии по линии Байпас Шкала уровня нагрузки показывает величину подключенной нагрузки В режиме Байпас ИБП будет издавать звуковой сигнал каждые 2 минуты Рис 3 3 Экран Режим Байпас Остальные элементы индикации экрана такие же как в сетевом режиме Внимание ИБП работающий в режиме Байпас не обеспечивает резервное питание нагрузки в случае пропадания напряжения в сети В режиме Байпас нагрузка через внутренние защитные фильтры подключена непосредственно к входной сети 4 Аварийный режим Номинальная мощность генератора переменного напряжения должна быть больше номинальной мощности ИБП не менее чем в два раза Запустите генератор и дождитесь когда генератор войдёт в стабильный рабочий режим Убедитесь что ИБП отключен Нагрузка ИБП полностью отключена от ИБП Подайте питание с генератора на ИБП Включите ИБП согласно процедуре запуска После запуска ИБП нагрузки подключаются к ИБП одна за одной постепенно При питании ИБП с Зх фазным входом от Зх фазного генератора необходимо принять во внимание что в режиме байпас нет распределения нагрузки по фазам и вся нагрузка будет питаться от первой фазы генератора Дисплей ИБП работающего в аварийном режиме показан на рисунке Горит красный светодиод FAULT Описание и устранение возможных аварий приведены в соответствующем разделе руководства 2 Батарейный режим 4 ОБСЛУЖИВАНИЕ Дисплей ИБП работающего в батарейном режиме показан на рисунке Отображаются следующие знаки пВАТТЕПУ батареи 1МУ инвертор это значит что нагрузка и инвертор питаются от батарейного источника энергии Шкала заряда батарей показывает величину оставшегося заряда батарей Шкала уровня нагрузки показывает величину подключенной нагрузки Знак nLINE ceTb отсутствует это означает что напряжение или частота во входной сети вышли за допустимые пределы или сеть просто не подключена Всё время когда ИБП работает в батарейном режиме издаётся звуковой сигнал каждые 4 секунды Для отключения включения звуковой индикации нажмите кнопку TEST в течение 2 секунд Рис 3 2 Экран Батарейный режим В батарейном режиме по мере исчерпания энергии батарей число зажжёных секторов шкалы заряда батарей будет снижаться Если напряжение батарей снизилось до порога Low Battery динамик будет издавать звуковой сигнал каждую секунду Порог Low Battery означает что ёмкость батарей недостаточна и ИБП вскоре отключится автоматически 19 Рис 3 4 Экран Аварийный режим 4 1 Эксплуатация ИБП и батарей 1 Общие замечания Система ИБП не содержит компонентов подлежащих обслуживанию пользователем Исключением является эксплуатация ИБП в загрязнённых запылённых помещениях в этом случае только по согласованию с сервисным центром рекомендуется открывать и очищать внутреннее пространство ИБП компрессором пылесосом 1 раз в 2 6 месяцев Если срок службы батарей 3 5 лет при температуре эксплуатации 25 С истёк батареи должны быть заменены В этом случае пожалуйста обратитесь в сервисный центр 2 Обслуживание батарей Серия Mega Vision требует минимального обслуживания В стандартных моделях используются клапанно регулируемые свинцово кислотные необслуживаемые батареи Эти модели требуют минимальной подготовки Единственным требованием является регулярная подзарядка ИБП для увеличения срока службы батарей Будучи подключенным к питающей сети независимо от того включен ИБП или нет ИБП сохраняет батареи в заряженном состоянии и так же обеспечивает функции защиты от перезаряда и недозаряда Если ИБП не используется в течение длительного времени то ИБП должен заряжаться 1 раз каждые 4 6 месяцев В странах с жарким климатом батареи необходимо разряжать и заряжать каждые 2 месяца Стандартное время заряда не менее 12 часов При нормальных условиях эксплуатации срок службы батарей составляет от 3 до 5 лет В 20
