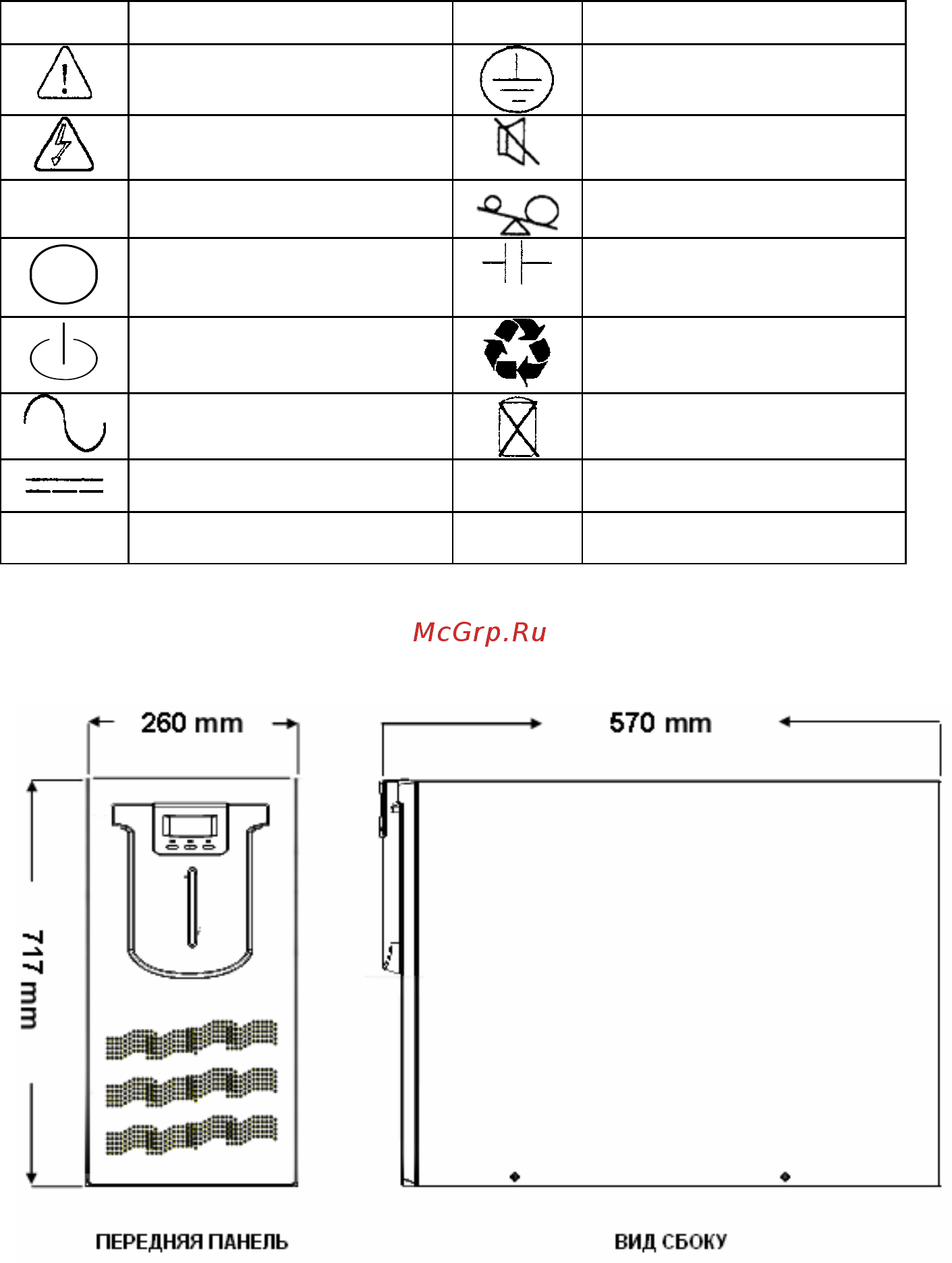

1 2 Обозначения 1 ВВЕДЕНИЕ 1 1 Общее описание On Line Источники Бесперебойного Питания ИБП серии Mega Vision построены на основе технологии двойного преобразования энергии ИБП серии Меда Vision спроектированы и предназначены для обеспечения качественной защиты компьютерного оборудования и коммуникационных систем Этот классический On Line ИБП с двойным преобразованием устраняет все неподадки в электросети Выпрямитель преобразует переменный ток питающей электросети в постоянный ток Этот постоянный ток заряжает батареи а так же питает инвертор Сфомированная этим двойным источником батареи и выпрямитель линия постоянного напряжения DC обеспечивает инвертор защищенным стабилизированным питанием на базе которого инвертор вырабатывает на выходе чистое синусоидальное переменное напряжение АС которое обеспечивает постоянным питанием защищаемые нагрузки Компьютеры сервера коммуникационное оборудование различное офисное оборудование и переферия таким образом полностью защищены ИБП В случае аварии в сети необслуживаемые аккумуляторы питают инвертор и нагрузку Следующие символы приведённые ниже используются в руководстве пользователя и при работе с ИБП Все пользователи должны ознакомиться с этими символами и понимать их значение Символ Значение Символ Значение Обратите особое внимание Защитное заземление Опасность Высокое напряжение Отключение звуковой сигнализации Включение ИБП Индикация перегрузки Отключение ИБП Проверка батарей I cb Вкл Откл ИБП Данное руководство содержит описание следующих моделей Пересенный ток АС 1 MEGA VISION бкВА 1Ф ВХОД 1Ф ВЫХОД с встроенными батареями 2 MEGA VISION бкВА LT 1Ф ВХОД 1Ф ВЫХОД модели с длительным временем резервирования предназначены для работы с внешним батарейным кабинетом 3 MEGA VISION ЮкВА 1Ф ВХОД 1Ф ВЫХОД с встроенными батареями 4 MEGA VISION ЮкВА LT 1Ф ВХОД 1Ф ВЫХОД модели с длительным временем резервирования предназначены для работы с внешним батарейным кабинетом 5 MEGA VISION ЮкВА ЗФ ВХОД 1Ф ВЫХОД с встроенными батареями 6 MEGA VISION ЮкВА LT ЗФ ВХОД 1Ф ВЫХОД модели с длительным временем резервирования предназначены для работы с внешним батарейным кабинетом 7 MEGA VISION 15кВА LT ЗФ ВХОД 1Ф ВЫХОД модели с длительным временем резервирования предназначены для работы с внешним батарейным кабинетом 8 MEGA VISION 20кВА LT ЗФ ВХОД 1Ф ВЫХОД модели с длительным временем резервирования предназначены для работы с внешним батарейным кабинетом 9 Нестандартные модели с Гальванической Изоляцией IT Постоянный ток ОС о VAC VDC Напряжение в Вольтах линии переменного тока Напряжение в Вольтах линии постоянного тока 1 3 Корпус ИБП Mega Vision 6 20кВА Общие размеры 260 mm ПЕРЕДНЯЯ ПАНЕЛЬ 3 Пригодно для вторичной переработки и использования Запрещено выбрасывать вместе с обычным мусором 4
