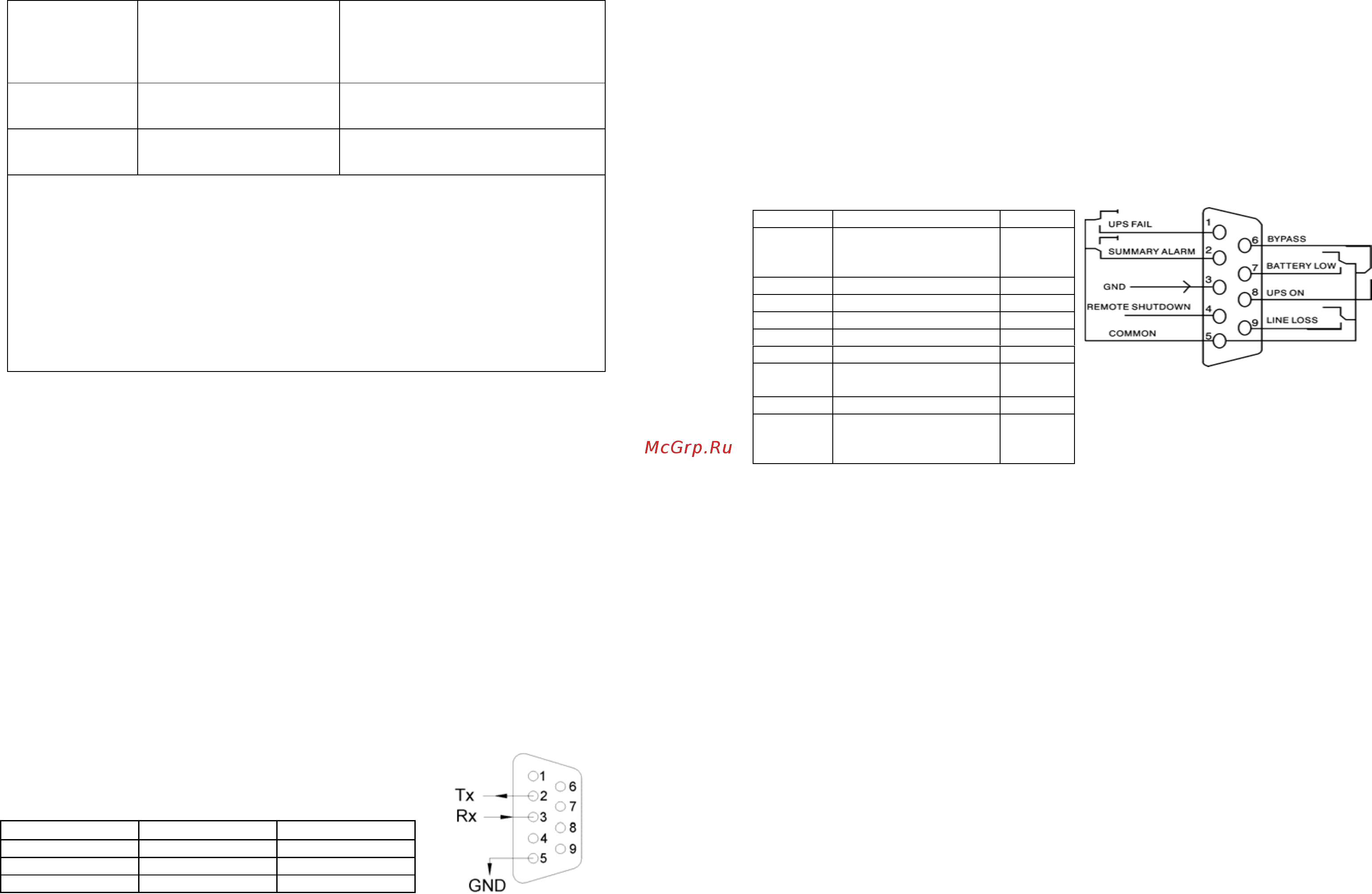

Блокировка по перегрузке или ИБП неисправен Отключите всю нагрузку Полностью с полным отключением перезапустите ИБП При повторении сбоя пожалуйста обратитесь к поставщику ИБП Батареи не заряжаются Неисправны батареи или зарядное устройство З У Замена батарей З У Обратитесь в сервисный центр Не работают вентиляторы Неисправны вентиляторы охлаждения Замена вентиляторов охлаждения Обратитесь в сервисный центр Замечание 1 если неисправность обнаружена не на новом ИБП то перед проверками см выше рекомендуется по саглосованию с сервисным центром полностью отключить ИБП открыть корпус ИБП и аккуратно очистить ИБП от пыли и загрязнений пылесос сжатый воздух При наличии неустранимых загрязнений включать ИБП запрещено пожалуйста обратитесь к поставщику ИБП Замечание 2 при обращении в сервисный центр пожалуйста сообщите 1 Название модели ИБП и Серийный номер ИБП 2 Тип ёмкость количество батарей для моделей ЦТ 3 Тип мощность нагрузки 4 Дату время периодичность аварии 5 Подробное описание аварии включая показания дисплея звуковую светодиодную индикацию состояние вх сети нагрузки условия эксплуатации ИБП 5 3 Интерфейс AS 400 Сухие контакты Интерфейс AS 400 является дополнительной опцией для моделей Mega Vision 6кВА 10кВА 15кВА 20кВА и не входит в стандартную поставку Кроме протокола связи описанного выше эти модели могут включать плату сухих контактов AS400 для связи по протоколу AS400 За подробной информацией пожалуйста обратитесь к официальному поставщику Ниже приведено назначение контактов и описание разъёма DB 9 платы AS400 Примечание Сухими контактами Dumb contacts Contacts closure называются НР нормально разомкнутые и Н3 нормально замкнутые сигнальные выводы ИБП гальванически изолированные от цепей ИБП Контакты замыкаются и размыкаются в зависимости от режима работы и аварийных ситуаций ИБП Pin 1 2 3 4 5 6 7 8 5 Коммуникационные интерфейсы ИБП 5 1 Интеллектуальный слот Серия ИБП Mega Vision оборудована специальным интеллектуальным слотом установочным местом предназначенным для установки платы SNMP HTTP адаптера или других плат расширения Цель установки дополнительных плат адаптеров сетевой мониторинг ИБП позволяющий удалённо контролировать и управлять ИБП через internet intranet На корпусу слот обозначен как SNMP HTTP интерфейс или INTELLIGENT SLOT Платы расширения являются опцией и не поставляются в стандартном комплекте ИБП I O UPS FAIL 1 Коммуникационный интерфейс порт RS232 DB9 расположенный на задней панели ИБП может быть подключен к компьютеру на котором установлено ПО мониторинга и управления ИБП Порт имеет интерфейс RS 232 ИБП обменивается данными с компьютером посредством двунаправленной передачи сигналов через последовательный интерфейс RS 232 Если необходимо подключить ИБП к USB порту используйте стандартный переходник адаптер USB последовательный порт RS 232 Параметры и схема порта RS232 приведены ниже Baud rate Скорость 2400bps 9600bps Data bit Биты данных 8 bit Ending bit Стоповые биты 1 bit Parity bit Чётность None BYPASS Output Output Input Input Input Output CND BATTERY LOW 30 О О 08 UPSON REMOTE SHUTDOWN COMMON o250_32Z и LINE LOSS Output Output Output 5 4 Программное обеспечение Введение UPSmart это многофункциональное программное обеспечение предназначенное для работы с источниками бесперебойного питания ИБП UPS Основные функции Исключается повреждение ПК и потеря данных из за внезапного пропадания напряжения в электросети В этом случае UPSmart автоматически сохранит все открытые файлы и затем корректно свернёт операционную систему Система раннего предупреждения UPSmart может рассылать предупредительные сообщения на пейджер по E mail или через локальную сеть и таким образом обеспечить раннее оповещение в случае сбоев электропитания на входе ИБП при разряде аккумуляторов при отключении системы а также в других ситуациях Это позволит вам быстро реагировать на события даже в случае удаленного нахождения Энергосбережение 04 1 GND 05 0 r У СМ 2Xj Tx 08 09 Если оборудование подключенное к ИБП работает не в круглосуточном режиме UPSmart может автоматически включать и отключать ИБП в соответствии с заданным графиком уменьшая суммарную потребляемую мощность и таким образом экономя электроэнергию и денежные средства Кроме того UPSmart обеспечивает удалённый контроль через сеть ТСР 1Рбез необходимости приобретения дорогостоящего SNMP адаптера Простота управления и мониторинга Пользователь имеет возможность самостоятельно изменять настройки UPSmart такие как последовательность действий при аварии аварийные сообщения конфигурирование панели инструментов для быстрого вызова наиболее часто используемых функций Сетевые возможности 23 ____________ SUMMARY ALARM Автоматическая свёртка ОС при аварии и автоматическое сохранение файлов перед отключением системы 5 2 Коммуникационный порт RS232 Ниже приведено назначение контактов и описание разъёма DB 9 ру Контакт Описание I O 2 TXD Output 3 RXD Input 5 GND Ground 9 Описание Авария ИБП Нормально разомкнут Авария замкнут Общая авария GND Удалённое отключение Общий Режим Байпас Разряд АКБ Low Battery ИБП включен Авария сети Нормально разомкнут Авария замкнут 24 J
