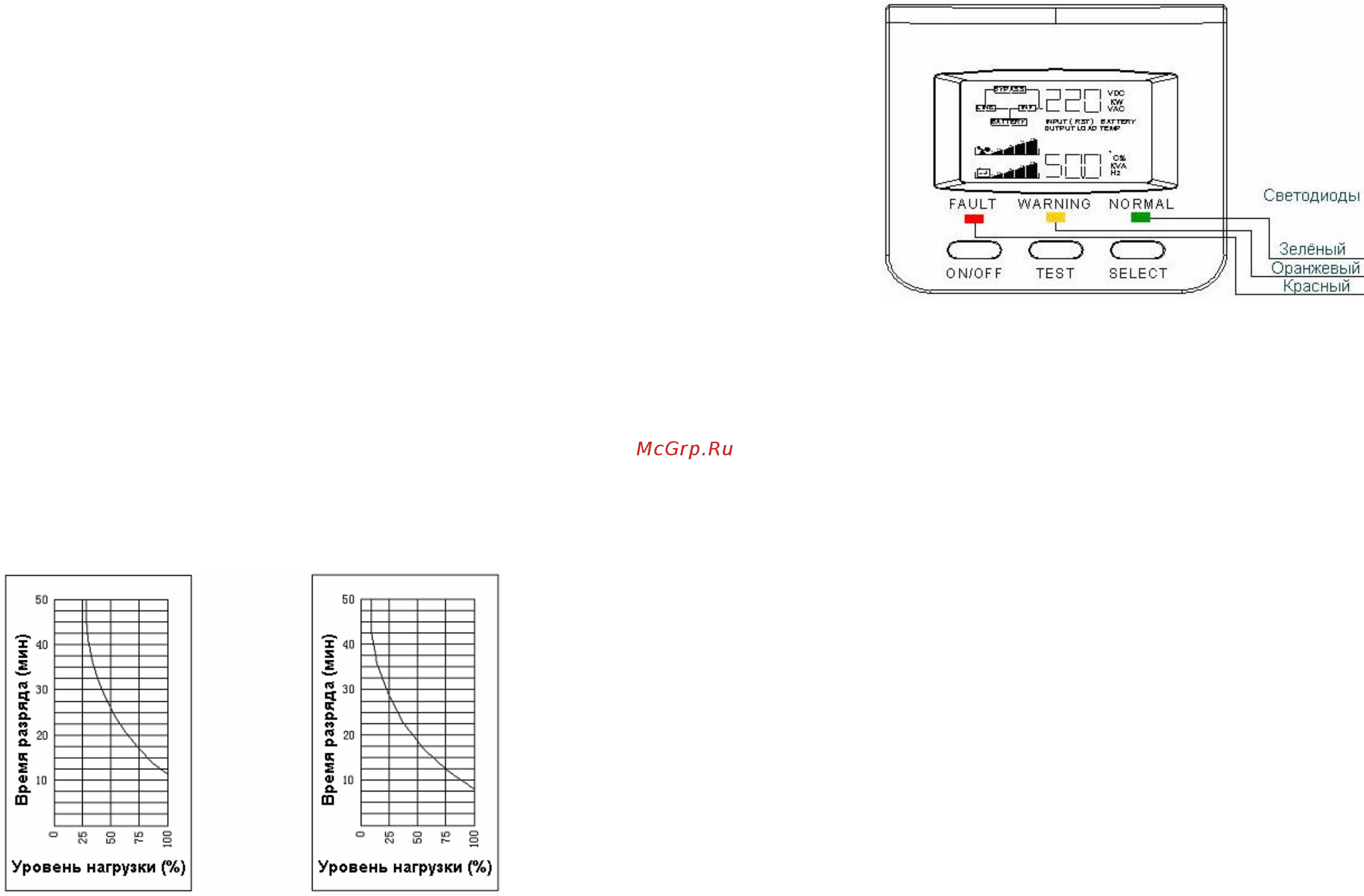

отключения инвертора ИБП 2 При отключении инвертора ИБП проводит внутреннее тестирование В процессе тестирования шкалы загрузки ИБП и заряда батарей загораются а затем гаснут постепенно После завершения тестирования светодиод Normal Норма гаснет загорается светодиод Warning Предупреждение показывая что инвертор остановлен и ИБП работает в режиме Байпас Так же в этом режиме продолжается подзаряд батарей 3 После перехода в Байпас напряжение на выходе ИБП всё ещё присутствует Для полного отключения ИБП и нагрузки отключите ИБП от входного источника энергии отключив входной автомат и или входной автомат во внешнем питающем щите ИБП проводит внутреннее тестирование после чего дисплей и индикаторы должны погаснуть полностью и выход ИБП должен обесточиться полностью Внимание допускается следующее исполнение ИБП линия байпаса заблокирована во всех случаях кроме перегрузки и неисправности ИБП 3 2 Описание передней панели и дисплея ИБП 4 Отключение ИБП при отсутствии напряжения в питающей сети батарейный режим Battery mode 1 Нажмите и удерживайте кнопку ON OFF ВКЛ ВЫКЛ в течение не менее 3 секунд для отключения ИБП 2 При отключении ИБП проводит внутреннее тестирование В процессе тестирования шкалы загрузки ИБП и заряда батарей загораются а затем гаснут постепенно После завершения тестирования дисплей и индикаторы должны погаснуть полностью и выход ИБП должен обесточиться полностью Предупреждение Пожалуйста перед отключением ИБП отключите подсоединённые нагрузки Отключайте нагрузки последовательно одну за другой Отключите ВСЕ нагрузки перед отключением ИБП 5 Время автономной работы для стандартных моделей Время автономной работы для моделей с внешними батареями модели LT зависит от ёмкости внешнего батарейного кабинета от мощности нагрузки ИБП и от других факторов для расчёта используйте разрядные паспортные таблицы используемых батарей или обратитесь в N Power Время автономной работы для стандартных моделей с внутренними батареями зависит от модели и мощности нагрузки как показано ниже 1 ЖКИ LCD дисплей отображает информацию о работе ИБП включает режим работы ИБП входное выходное напряжение входная выходная частота напряжение батареи текущий заряд батареи мощность нагрузки 2 ON OFF ВКЛ ВЫКЛ Левая кнопка используется для включения и отключения ИБП Для включения ИБП нажмите и удерживайте кнопку ON OFF три секунды Для отключения ИБП нажмите и удерживайте кнопку ON OFF три секунды 3 TEST ТЕСТ Средняя кнопка используется в сетевом режиме для запуска автотеста ИБП Так же служит для отключения звукового сигнала в батарейном режиме 4 SELECT ВЫБОР Правая кнопка используется для просмотра состояния ИБП на ЖКдисплее ИБП Нажатие кнопки SELECT в течение 3 секунд позволяет выбрать режим просмотра параметров ручной или автоматический В ручном режиме требуемый параметр выбирается кратковременным нажатием кнопки SELECT В автоматическом режиме параметры INPUT BATTERY OUTPUT LOAD TEMPERATURE сменяются на экране последовательно с интервалом 2 секунды 5 Красный светодиод Fault Неисправность загорается в случае неисправности при аварийном отключении инвертора завышенной температуре и при других авариях 6 Жёлтый светодиод Warning Предупреждение показывает что ИБП в режиме перегрузки в режиме Байпас так же загорается при неправильном подключении ИБП 7 Зелёный светодиод Normal Норма показывает что инвертор ИБП включен нагрузка питается от сетевого или батарейного источника энергии через инвертор Описание ЖКИ LCD Уровень нагрузки Уровень нагрузки Зависимость времени резервирования от уровня нагрузки для Mega Vision бкВА Зависимость времени резервирования от уровня нагрузки для Mega Vision ЮкВА 17 Область вверху справа интерактивная мнемосхема ИБП Line Вход Inv Инвертор Battery Батареи Bypass Байпас Область в середине слева шкала загрузки ИБП Область внизу слева шкала заряда батарей Область вверху справа значение выбранного параметра ИБП Область в середине справа выбор измеряемых параметров ИБП 1приЦВход ВаИегу Батареи Output Bbixofl Load Haгрузка Тетр Температура Область внизу справа значение выбранного параметра ИБП Замечания Line мигает ошибка во внешней проводке Требуется перевернуть вилку питающего кабеля на 180 град и или проверить исправность и правильность подключения нейтрали фазы земли во входной линии Шкала заряда батарей не отображается требуется провести тест батарей Нагрузка подключена но на экране отображается нулевая мощность нагрузки для правильного отображения мощности нагрузки требуется подключить нагрузку мощностью не менее 15 номинальной мощности ИБП 18
