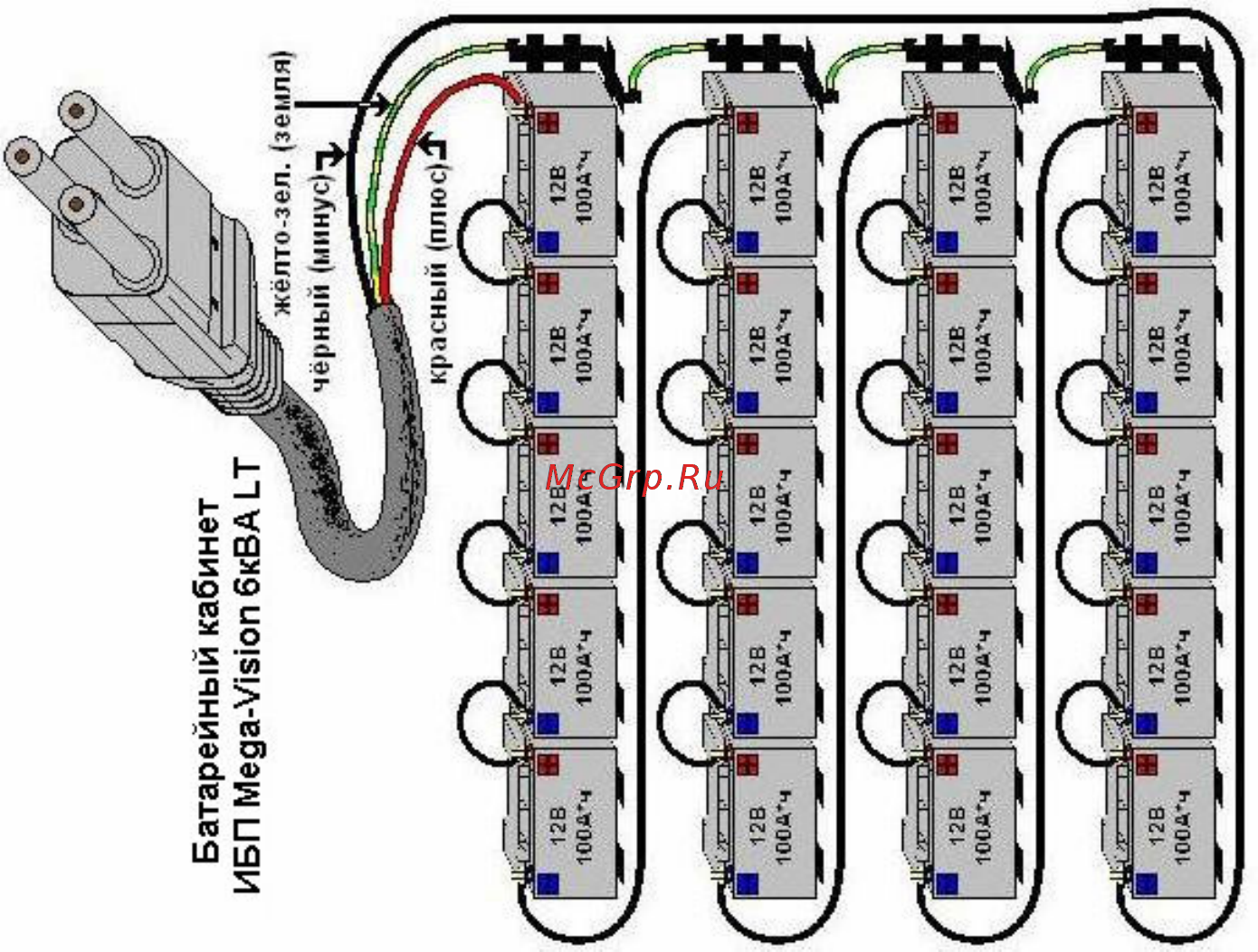

2 3 Процедура подключения моделей с внешними батареями Модели Mega Vision с индексом LT 1 Номинальное постоянное напряжение батарейного кабинета 240 VDC Каждый батарейный кабинет содержит 20 последовательно соединённых батарей с напряжением 12 Вольт каждая Для увеличения времени автономной работы ИБП возможно подключение нескольких батарейных кабинетов параллельно но принцип то же напряжение тот же тип должен строго выполняться Внимание Если ИБП несколько то каждый ИБП должен иметь свой собственный батарейный кабинет Запрещается подключение единственного батарейного кабинета одновременно к двум и более ИБП так как это приведёт к повреждению ИБП 2 Подключите разъём батарейного кабеля в розетку предназначенную для подключения внешних батарей на задней панели ИБП Другой конец батарейного кабеля представляет собой провода оборудованные наконечниками под винт для подключения к внешнему батарейному кабинету кабинетам Процедура подключения батарейных кабинетов должна выполняться с большой аккуратностью и вниманием В противном случае вы можете получить опасный удар электрическим током 3 Автоматический выключатель для постоянного тока должен быть подключен между батарейным кабинетом и ИБП Номинал автомата должен соответствовать току указанному в общих технических данных 4 Переведите батарейный автоматический выключатель в положение ВЫКЛ OFF и соедините все 20 батарей последовательно 5 Сначала необходимо подключить батарейный кабель к батарейному кабинету Если вы подключите кабель сначала к ИБП то вы можете получит опасный удар электрического тока ИБП Меда Vision бкВА LT 10кВА LT имеют в комплекте батарейный кабель кабель с одной стороны имеет стандартный разъём подключается к ИБП а с другой стороны оборудован наконечниками под винт для подключения к батарейному кабинету 6 Стандартный батарейный кабинет Если ИБП поставлялся в комплекте со стандартным батарейным кабинетом то сборка не производится Убедитесь что номинальное напряжение кабинета соответствует номинальному батарейному напряжению ИБП Подключите комплектный батарейный кабель к соответствующим разъёмам кабинета и ИБП При использовании стандартных батарейных кабинетов с моделями Mega Vision 15кВА LT 20кВА LT Зф 1 ф требуется отрезать один из разъёмов кабеля и подключить проводники к клеммной панели согласно схеме 7 Для завершения подключения включите разъём батарейного кабеля в розетку предназначенную для подключения внешних батарей на задней панели ИБП Не пытайтесь в настоящий момент подключать нагрузку к ИБП Сначала необходимо подключить входной питающий кабель к клеммной панели ИБП в соответствии со схемой приведённой выше Затем переведите батарейный автоматический выключатель в положение ВКЛ ON После этого переведите входной автомат в положение ВКЛ ON ИБП автоматически начнёт заряд батарей Подключение батарейного кабеля Mega Vision бкВА LT 1ф 1ф МИНУС Чёрный провод кабеля минус подключается к крайнему отрицательному полюсу батареи ПЛЮС Красный провод кабеля плюс подключается к крайнему положительному полюсу батареи ЗЕМЛЯ Жёлто зелёный провод кабеля земля подключается к стелажам на которых установлены батареи или к корпусу или клемме Земля GND батарейного кабинета Подключение батарейного кабеля Mega Vision 10кВА LT 1ф 1ф Зф 1ф МИНУС Чёрный и белый провода кабеля минус подключается к крайнему отрицательному полюсу батареи ПЛЮС Коричневый и синий провода кабеля плюс подключаются к крайнему положительному полюсу батареи ЗЕМЛЯ Жёлто зелёный провод кабеля земля подключается к стелажам на которых установлены батареи или к корпусу или клемме Земля GND батарейного кабинета Подключение батарейного кабеля Mega Vision 15кВА LT 20кВА LT Зф 1ф МИНУС Отрицательный провод батарейного кабеля подключается к отрицательной клемме на клеммной панели обозначенной Battery С другой стороны отрицательный провод подключается к крайнему отрицательному полюсу батареи ПЛЮС Положительный провод батарейного кабеля подключается к положительной клемме на клеммной панели обозначенной Battery С другой стороны положительный провод подключается к крайнему положительному полюсу батареи ЗЕМЛЯ Заземляющий провод подключается к клемме Input Ground Земля Вход см схему клеммной панели С другой стороны заземляющий провод подключается к стелажам на которых установлены батареи или к корпусу или клемме Земля GND батарейного кабинета 13 14
