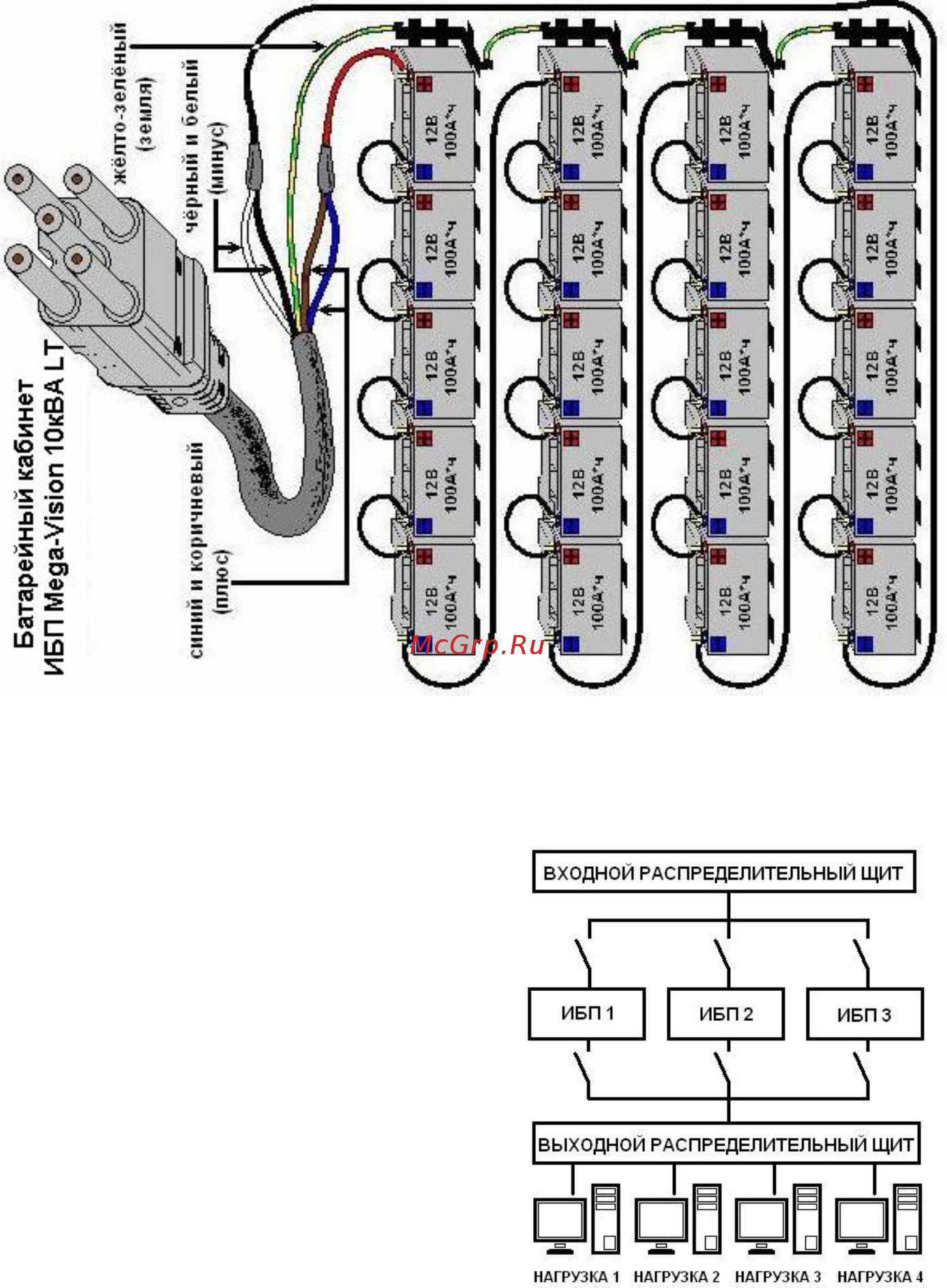

подключениям для одиночной непараллельной машины 3 Подключите выходные кабели каждого ИБП к панели выходных автоматов 4 Удалите перемычку ЗР1 ЗР2 с клеммной панели каждого ИБП и подключите каждый выходной автомат к главному выходному автомату и затем к нагрузке Требования к выходным кабелям следующие Если расстояние между параллельными ИБП и выходной панелью автоматов менее 20 метров то разница длин между входными и выходными кабелями ИБП должна быть менее 20 Если расстояние между параллельными ИБП и выходной панелью автоматов более 20 метров то разница длин между входными и выходными кабелями ИБП должна быть менее 10 2 Работа и обслуживание 1 Включите все ИБП по отдельности следуя всем требованиям по кабелям и подключениям для одиночной непараллельной машины 2 Запуск при наличии сети после последовательного запуска всех ИБП и включения инверторов на всех ИБП все ИБП одновременно перейдут в рабочий инверторный режим 3 Отключение последовательно отключить инверторы на всех ИБП В момент отключения последнего инвертора все ИБП одновременно отключат инвертор и перейдут на байпас 3 Запуск и работа ИБП 3 1 Порядок включения и отключения ИБП 1 Включение ИБП при наличии входного напряжения Сетевой режим AC mode 2 4 Процедура подключения для параллельной системы нескольких ИБП с избыточным резервированием 1 Общее описание параллельной системы нескольких ИБП с избыточным резервированием мощности Стандартное обозначение такой системы И Х Ы это минимальное количество ИБП которое требуется для работы нагрузки X это число избыточных ИБП То есть если X ИБП выйдет из строя то оставшиеся Ы ИБП продолжат питать нагрузку Таким образом чем больше X тем больше надёжность всей силовой системы В случаях когда требуется высокая надёжность системы оптимальным решением является режим И Х Если ИБП оборудованы кабелями параллельного резервирования до 3 ИБП могут быть соединены по схеме с избыточным резервированием мощности 2 Установка параллельной системы 1 Пользователь должен заказать дополнительно стандартный 25 р п НАГРУЗКА t НАГРУЗКА НАГРУЗКА з НАГРУЗКА 4 коммуникационный кабель который должен иметь 25 жил соответствующие разъёмы и экран как параллельный кабель ИБП Длина параллельного кабеля должна быть менее 3 метров 2 Входной кабель каждого ИБП подключите строго следуя всем требованиям по кабелям и 15 1 Подключите батарейный кабинет Включите батарейный размыкатель если установлен 2 После того как вы проверили что подключение входного кабеля надёжно и правильно переведите переключатель режима работы в положение UPS ИБП это положение заводская предустановка и входной автомат в положение ВКЛ ON С этого момента вентиляторы начинают работать и ИБП питает нагрузку через электронный Байпас ИБП работает в режиме электронного Байпаса 3 Нажмите кнопку ON OFF ВКЛ ВЫКЛ на передней панели ИБП и удерживайте её в течение 3 секунд после чего ИБП запустится в инверторном режиме и загорится правый зелёный светодиод Normal который показывает что нагрузка питается от инвертора 4 При запуске переход в инверторный режим ИБП проводит автоматическое внутреннее тестирование В процессе тестирования шкалы загрузки ИБП и заряда батарей загораются а затем гаснут постепенно Через несколько секунд загорается светодиод Normal Норма и знак INV на экране после чего ИБП переходит в рабочий ONLINE инверторный режим Если напряжение сети не в норме ИБП переходит в батарейный режим работы и продолжает питать нагрузку без каких либо прерываний в напряжении на выходе ИБП 2 Запуск ИБП при отсутствии напряжения в питающей сети Запуск в батарейном режиме Battery mode 1 Проверьте что батарейный кабинет подключен Включите батарейный размыкатель если установлен 2 Нажмите кнопку ON OFF ВКЛ ВЫКЛ на передней панели ИБП и удерживайте её в течение 3 секунд для запуска ИБП 3 При таком запуске ИБП выполняет те же действия как и при работе от сети за исключением того что светодиод Normal Норма не включен а вместо него горит светодиод Warning Предупреждение На экране знак входной сети LINE отключен знак батарей BATTERY включен 3 Отключение ИБП при наличии напряжения в питающей сети Сетевой режим АС mode 1 Нажмите и удерживайте кнопку ON OFF ВКЛ ВЫКЛ в течение не менее 3 секунд для 16
