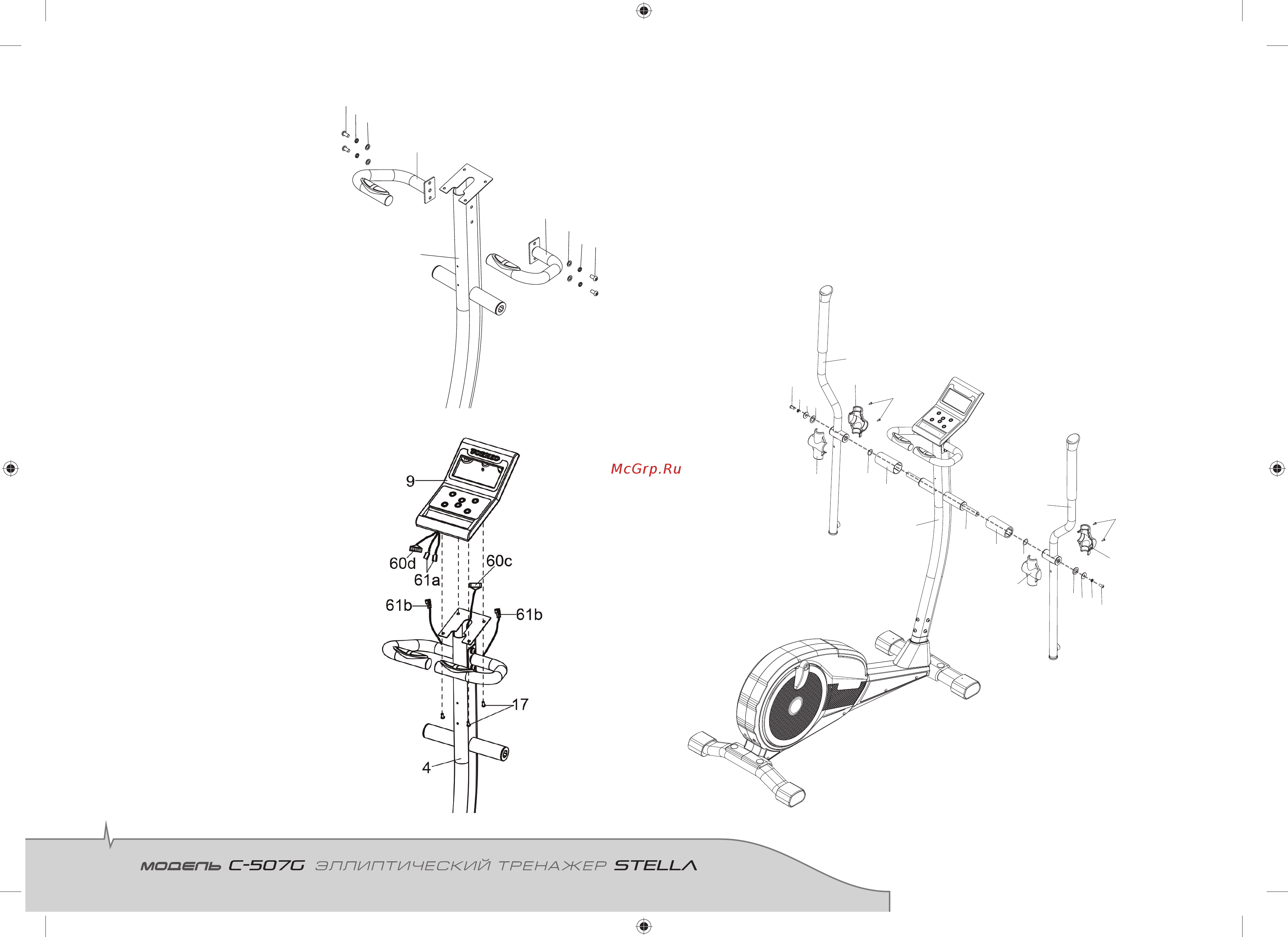

ШАГ 3

Прикрепите левый

поручень (5) к передней

стойке (4) при помощи

2 комплектов винтов

M8*16 (21), пружинных шайб

Φ8 (23) и шайб Φ8 (20).

Повторите вышеуказанные

действия для правого

поручня (6).

ШАГ 4

Подключите сигнальный

провод (60c)

к соответствующему

проводу тренировочного

компьютера (60d), а также

подсоедините провода

датчиков пульса (61a и 61b).

Установите тренировочный

компьютер (9) на переднюю

стойку (4) и закрепите его на

стойке с

помощью 4х винтов

M5X12 (17).

ШАГ 5

Вставьте ось (56) в отверстие передней стойки (4).

Затем наденьте шайбу (57) и кожух (58) на ось (56).

Установите подвижный поручень (R) (11) на ось (56).

Закрепите соединение с помощью шайбы Φ19XΦ32 (30),

шайбы Φ9XΦ28 (29), шайбы пружинной Φ8 (23) и винта M8X16 (21).

Закройте место соединения передней и задней накладкой

подвижного поручня (25, 26) и закрепите их с

помощью

2 винтов-саморезов ST4.2X13 (27).

Повторите вышеуказанные действия для левого поручня (10).

-----------------------------------

-----------------------------------------------------------------
