13

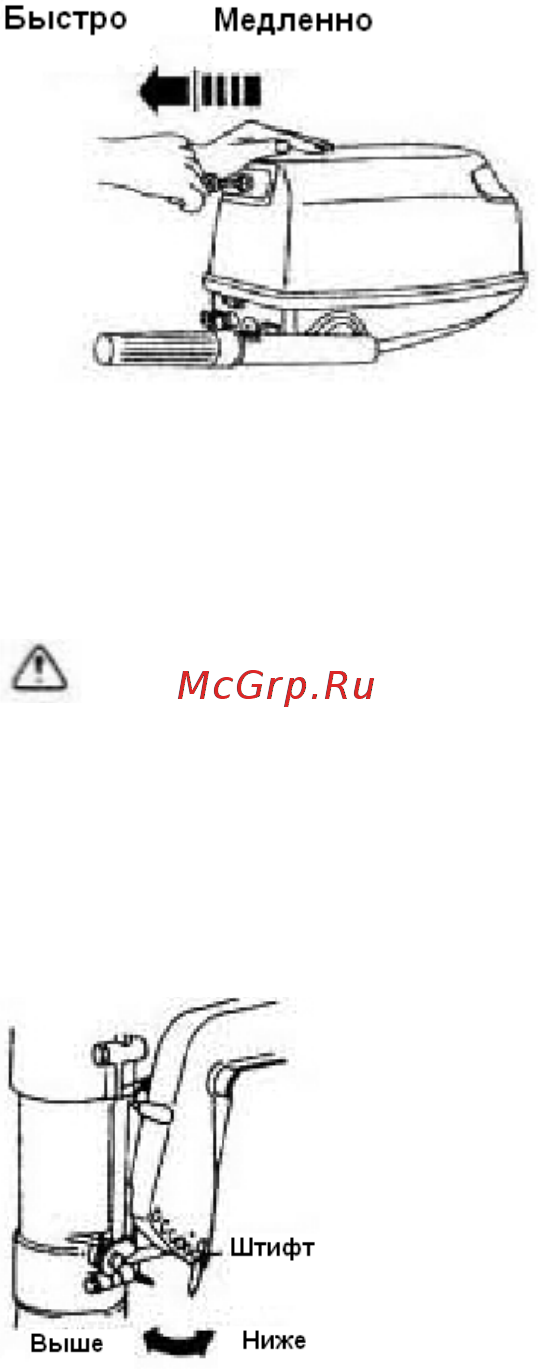

Ручка стартера.
Медленно вытягивайте ручку стартера пока не почувствуете
сопротивление. Затем сильно потяните ее, чтобы провернуть коленчатый вал и
запустить двигатель. Повторите при необходимости.
Регулятор скольжения рулевого управления.
Регулятор скольжения рулевого механизма позволяет установить его сопротивление вращению по
желанию оператора. Регулировочный винт или болт находится на вращающейся скобе.
Для снижения сопротивления вращайте против часовой стрелки.
ПРЕДУПРЕЖДЕНИЕ!
Не перетягивайте регулятор скольжения. Если сопротивление будет очень сильным, будет тяжело
управлять лодкой, что может привести к несчастному случаю.
Штифт регулировки наклона.
Положение регулировочного штифта определяет небольшой угол наклона мотора
по отношению к транцу.
