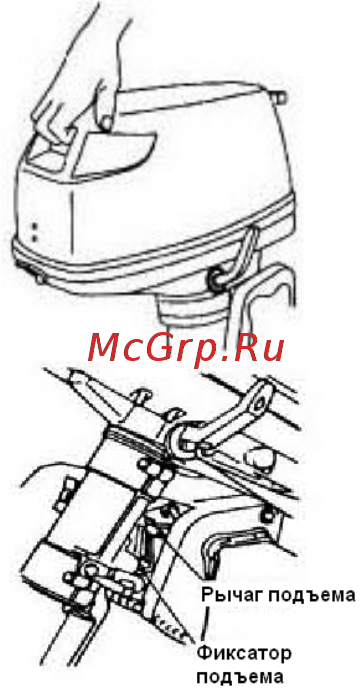

4. Возьмитесь за рукоятку на обтекателе и поднимите мотор до упора вверх.
5. Подпружиненный фиксатор защелкнется автоматически, и закроет мотор в
поднятом положении.
Процедура спуска мотора.
1. Слегка приподнимите мотор.
2. Потяните за рычаг фиксатора. Аккуратно опустите мотор вниз.
Характеристики.
Габариты:
Общая длина: 700 мм (27.6”)
Общая ширина: 310 мм {12.2”)
Общая высота S: 1007 мм (39.6”)
Высота транца S: 436 мм (171”)
Вес (AL)S: 20.0 кг (43.8 lb)
