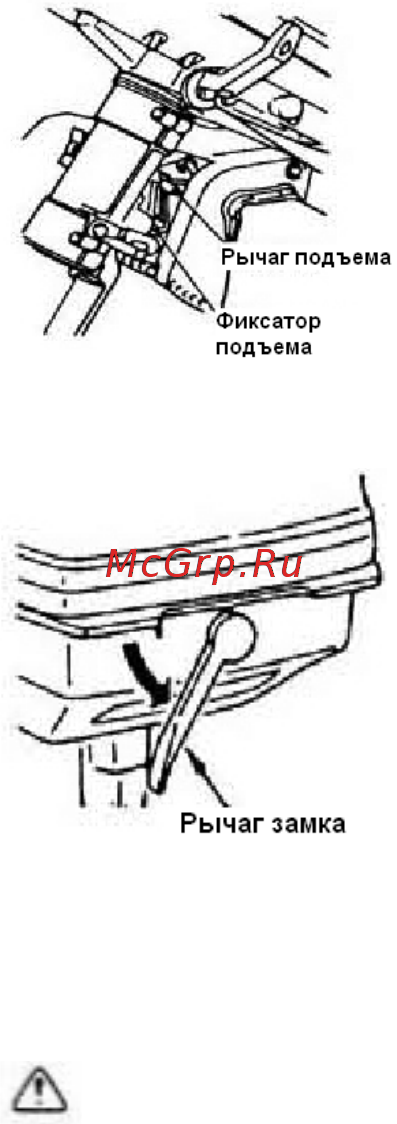

Рычаг подъема.
Для удержания мотора в поднятом состоянии, переведите рычаг в положение
закрыто к скобе.
Рычаг замка верхнего обтекателя.
Чтобы снять верхний обтекатель потяните ручку замка и поднимите обтекатель
вверх. При установке обтекателя, проверьте расположение резиновой прокладки. Затем
закройте обтекатель, нагнув рычаг.
Индикатор давления масла (если оборудован)
Давление масла необходимо для смазки внутренних частей двигателя. Когда индикаторная красная
лампа не горит, значит, давление есть.
ПРЕДУПРЕЖДЕНИЕ!
Немедленно заглушите двигатель, если лампа горит или мигает.
Содержание
